Elektronika ETDR 10A-3 - импульсный рефлектометр для симметричного непупинизированного кабеля (1 канальный)

Артикул: ELK-464-000-003

Ціна: 123 477.26 грн.

Закрити
от 0 грн.
123 477.26 грн.
Оплата:
  • безготівковий розрахунок (ціна на сайті вказана з ПДВ)
Доставка:
  • самовивіз зі складу у Києві (безкоштовно)
  • доставка транспортною компанією по Україні

За Вашим запитом оперативно:

  • підберемо обладнання та аналоги
  • надамо технічну консультацію

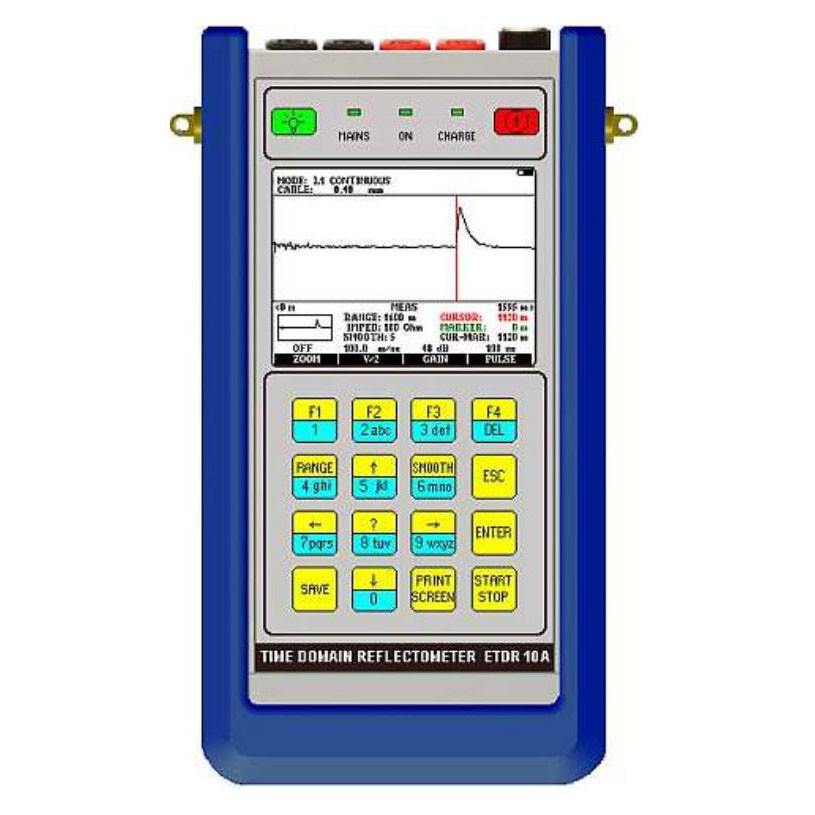

Elektronika ETDR 10A-3 - импульсный 1-но канальный рефлектометр для диагностики и локализации повреждений в симметричных непупинизированных кабелях связи. Он удобен в эксплуатации, обладает дружественным меню и ярким ЖК дисплеем с подсветкой. А оптимизированные методы передачи импульсов и дискретизации совместно с  фильтрацией и обработкой сигналов, позволяют получить четкую рефлектограмму и увеличить длину тестируемой линии до 16 км.

Для удобства работы "в поле" ETDR 10 имеет встроенную библиотеку кабелей, малые габариты и вес, а также снабжен аккумулятором, который обеспечивает работу прибора в течении 10-ти часов.

Особенности Elektronika ETDR 10A-3

  • большое количество режимов работы для удобства диагностики различных повреждений
  • наличие режимов с автоматическим конфигурированием для удобства эксплуатации начинающими специалистами
  • функция справки с образцами рефлектограмм и полезной информацией по ним
  • функция автоматического обнаружения повреждений
  • портативное исполнение и небольшой вес
  • возможность диагностики протяженных кабельных трасс (до 16 км)
  • большой объем памяти
  • библиотека кабелей для стандартных и определяемых пользователем типов кабелей
  • результаты могут быть переданы на ПК через USB кабель или могут быть сохранены на карте памяти.

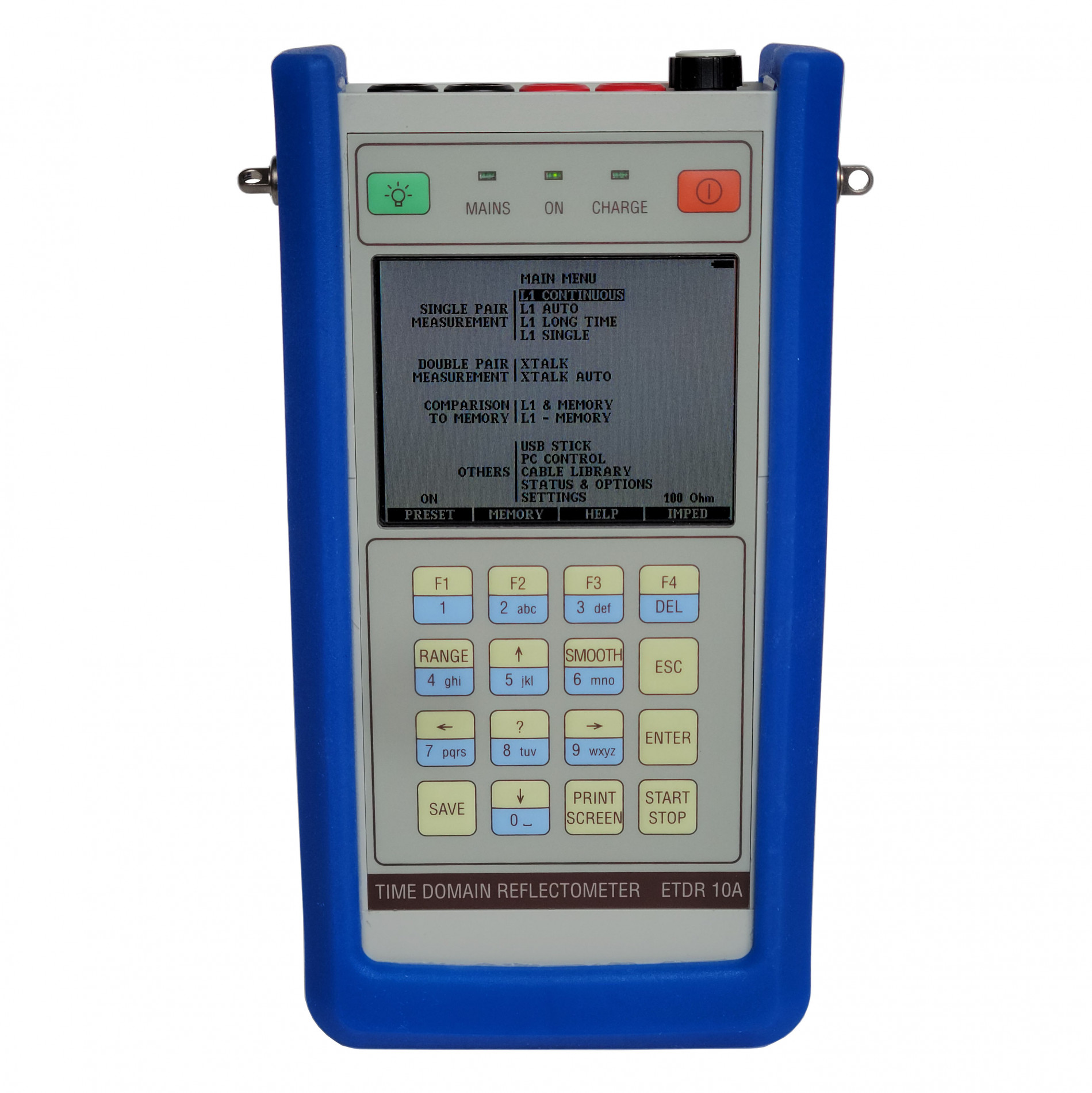

Режимы работы Elektronika ETDR 10A-3

Наименование режима Описание
L1 AUTO Анализ одной пары кабеля с автоматическим конфигурированием
L1 CONTINUOUS Повторяемые измерения одной пары кабеля с усреднением
L1 LONG TIME Длительный анализ одной пары кабеля (для поиска плавающих неисправностей)
L1 SINGLE Диагностика одной пары кабеля
L1 & MEMORY Сравнение рефлектограммы с пары 1 с сохраненной в памяти
L1 - MEMORY Вычитание рефлектограммы с пары 1 из сохраненной в памяти

Комплект поставки ETDR 10A-3

Комплектующая Количество, шт
Рефлектометр ETDR 10A-3 1
Аккумуляторная батарея 1
Блок питания от сети переменного тока 1
Комплект измерительных кабелей (красный, черный) 1
ПО для выгрузки результатов измерений на компьютер 1
USB карта Y 146-019 1
USB кабель и OTG кабель Y 107-389 1

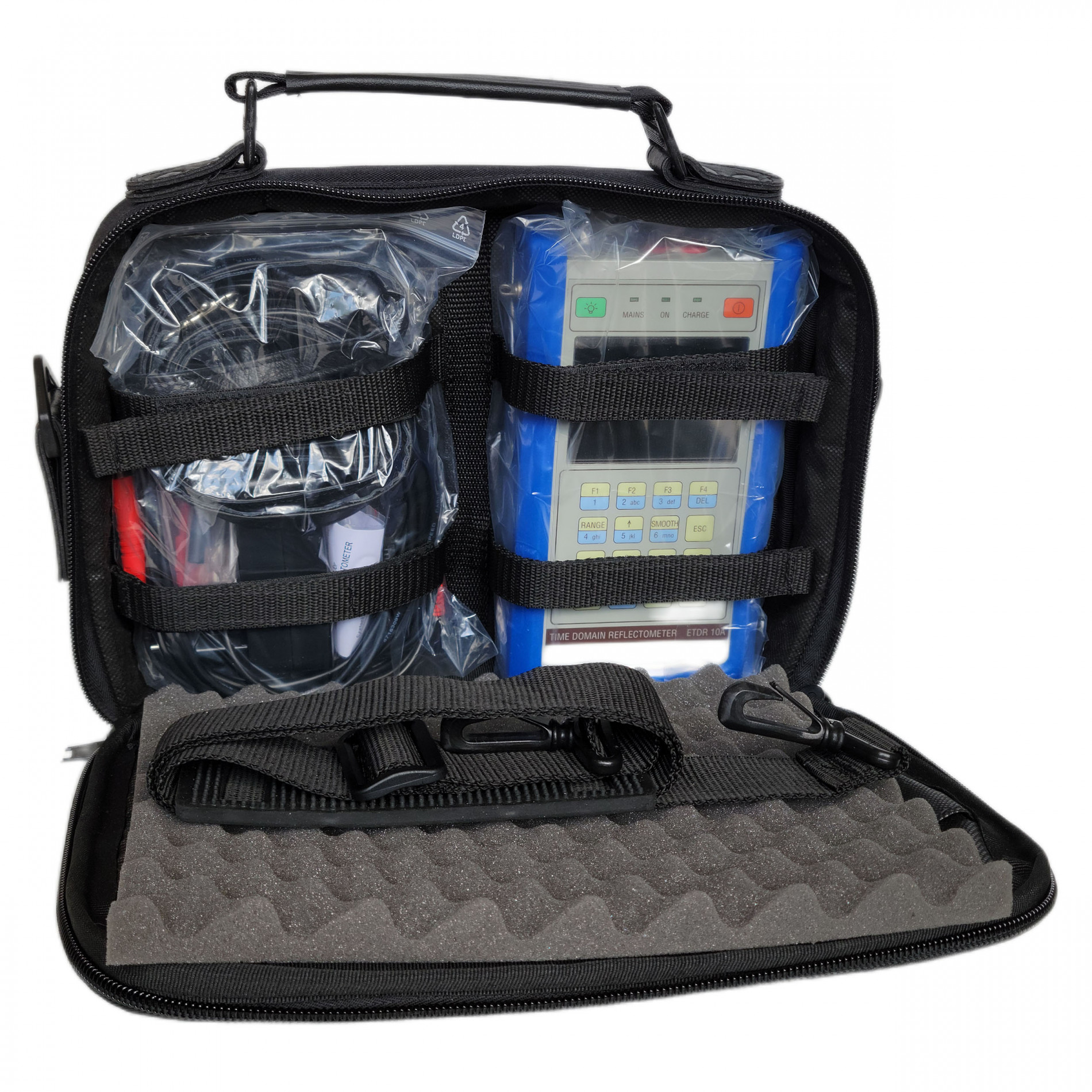

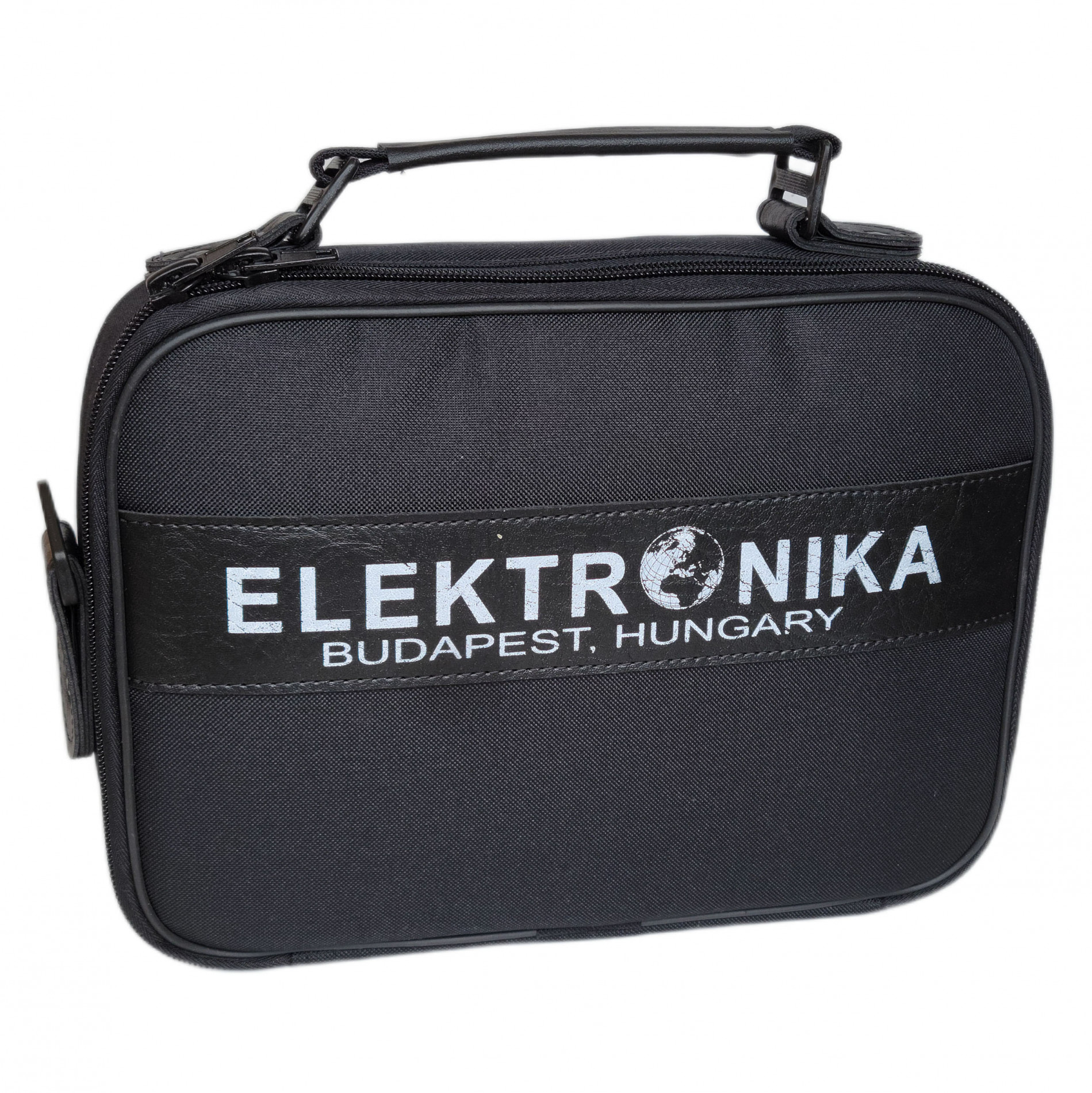

Сумка для переноски 1
Инструкция по эксплуатации 1
Краткая форма инструкций по работе 1
Сертификат заводской калибровки 1



Зателефонуйте та замовте Elektronika ETDR 10A-3 - импульсный рефлектометр для симметричного непупинизированного кабеля (1 канальный) у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. ELEKTRONIKA ELK-464-000-003: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.

Дивіться аналоги ELK-464-000-003 у категорії: Рефлектометры, Рефлектометры Elektronika, Рефлектометри та мости для міді

Технические характеристики Elektronika ETDR 10A-3

Параметр Значение
Диапазон измерений

до 16 км

Калиброванные диапазоны 16 м, 32 м, 64 м, 160 м, 320 м, 640 м, 1600 м, 3200 м, 6400 м, 16000 м
Увеличение масштаба Выкл.; 2,5; 5
Оценка результатов с помощью курсора и маркера в метрах
Разрешающая способность
с увеличением масштаба 0,06% от диапазона
без увеличения масштаба 0,3% от диапазона
Погрешность
Дискретизация 0,01 м
Погрешность определения места повреждения 0.2% от диапазона
Регулировка усиления
Диапазон от 0 до 90 дБ
Шаги 6 дБ/шаг
Характеристики импульса
Амплитуда 10 В на разомкнутой цепи
Ширина для непупинизированных кабелей 3, 6, 10, 30, 60, 100, 300, 600 нс, 1, 3, 6 мкс
Присоединение к линии
Импеданс 100, 135, 150 Ом симметричный
Защита входа 350 Вэфф, 50 Гц; 500 В пост тока
Регулировка баланса до 250 Ом
Скорость распространения

Для непупинизированных кабелей

V/2 ................................................... от 45 до 150 м/мкс

VOP ......................................................... от 30 до 99 %

Память и связь с ПК
Количество ячеек памяти
  • для рефлекитограмм: 50 шт
  • для настроек: 10 шт
  • для сохраняемых пользователем значений PVF: 10 шт
  • для параметров стандартных кабелей: 30 шт
Порт для связи с ПК USB-MIC/B
Питание
Напряжение питания от сети 230В
Тип аккумуляторной батареи Li-Ion
Возможность питания от втомобильного прикуривателя опция EAA 20
Время зарядки аккумулятора 3 часа (зарядка не требует извлечения батареи с прибора)
Время работы от заряженной батареи 10 часов
Общие параметры
Дисплей цветной, TFT ЖК 320 х 240 точек
Язык меню английский, итальянский, русский
Температура эксплуатации от -10 до +50°C
Температура хранения от -20 до +70°C
Ударопрочность EN 60068-2-27
Защита IP 54
Габариты 200 x 100 x 40 мм
Вес 0,8 кг

Elektronika ETDR 10A-3 - импульсный 1-но канальный рефлектометр для симметричного непупинизированного медного кабеля. Он позволяет определить и локализовать следующие повреждения кабеля:

  • обрыв жилы или пары
  • короткое замыкание между жилами
  • замыкание на землю, наличие воды в кабеле
  • плавающие (периодически возникающие) неисправности

Режимы работы Elektronika ETDR 10A-3

Наименование режима Описание
L1 AUTOMATIC Анализ одной пары кабеля с автоматическим конфирурированием
L1 CONTINUOUS Повторяемые измерения одной пары кабеля с усреднением

L1 long time

Определение плавающих неисправностей (кратковременно возникающих)
L1 SINGLE Одиночное измерение

L1 & MEMORY

Сравнение рефлектограмм пары и сохраненной в памяти
L1 - MEMORY Вычитание рефлектограмм пары и сохраненной в памяти

Аксессуары к рефлектометру Elektronika ETDR 10A-3

Код по каталогу Наименование
ELK-HW-378-000 Коаксиальный адаптер ЕСА 10 (Balanced/BNC)
ELK-366-000-000 Устройство организации шлейфа зондирующего импульса Elektronika ES 2002A
