Артикул: TE-TV220EX
Ціна: 324 398.91 грн.
Середній термін постачання: 12-14 тижнів
За Вашим запитом оперативно:

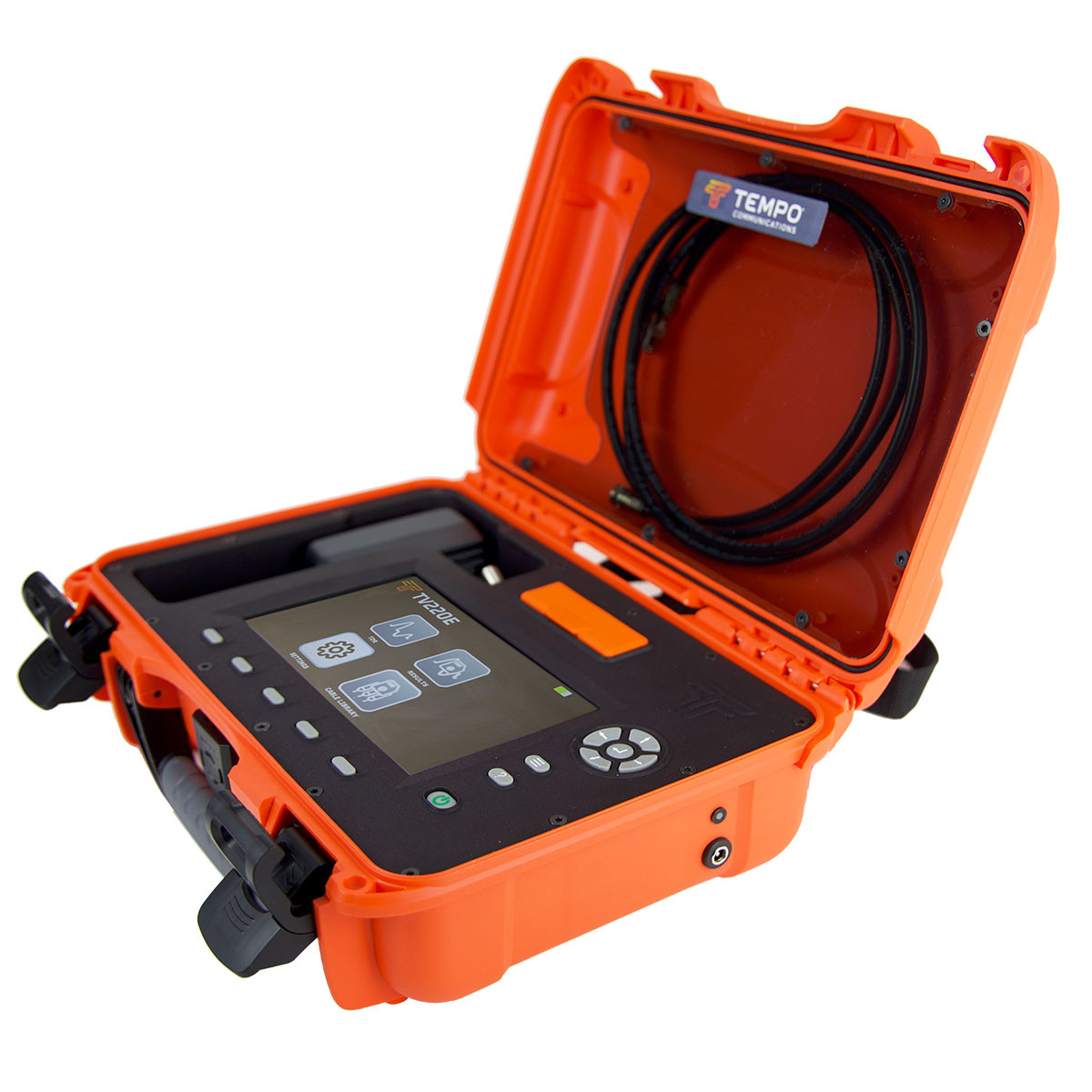

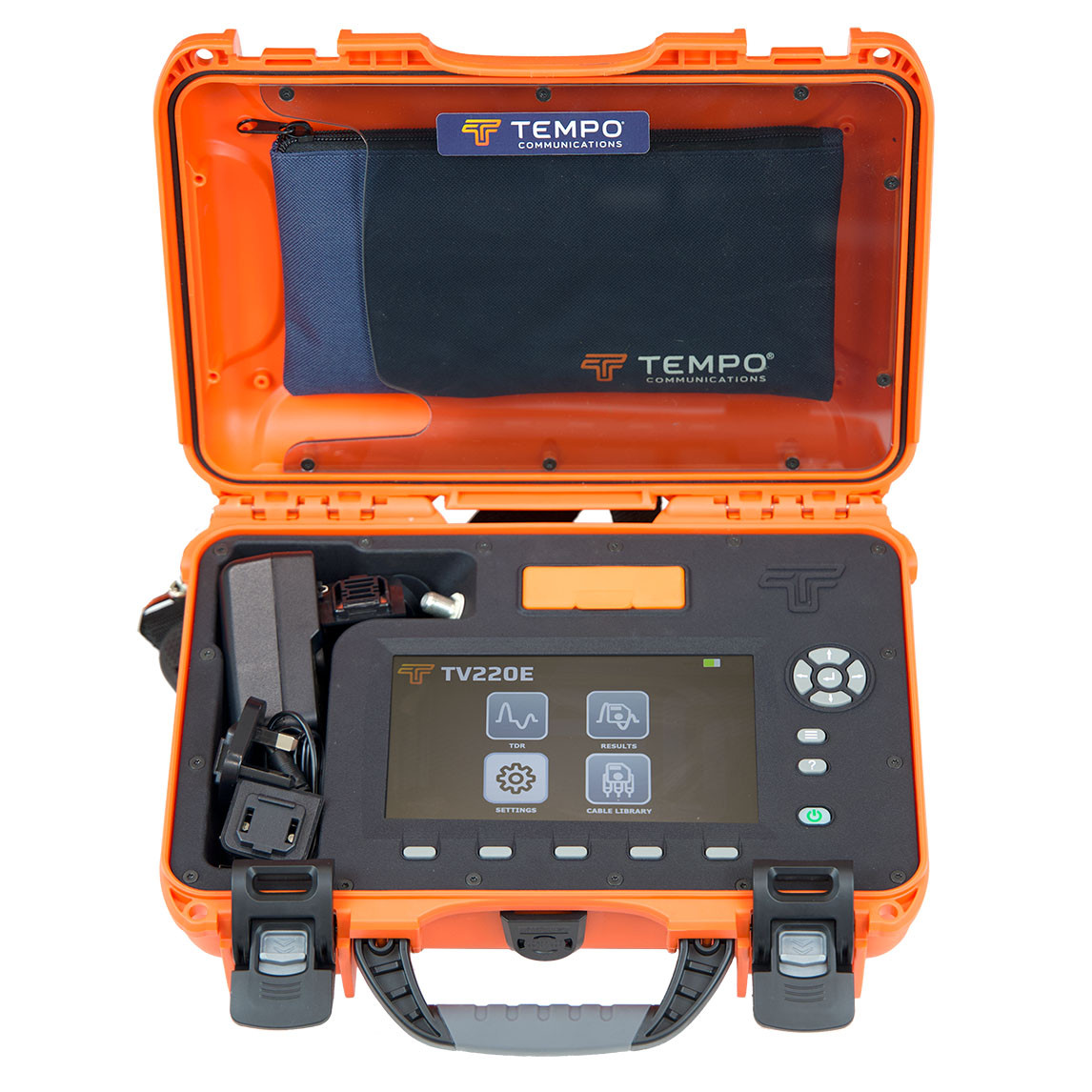

Рефлектометр для мідного кабелю TEMPO CableScout TV220EX — сучасний TDR для точного тестування та діагностики мідних кабельних ліній в міцному та водонепроникному корпусі.
Прилад поєднує високу точність вимірювань із зручністю використання. Завдяки вдосконаленому TDR-двигуну з низьким рівнем шуму та розширеною смугою пропускання TV220E дозволяє швидко визначати довжину кабелю, локалізувати пошкодження та виявляти навіть незначні дефекти, які часто залишаються непоміченими іншими приладами.
Система автоматичного аналізу TestWizard™ значно спрощує роботу: прилад самостійно визначає події на лінії та допомагає оперативно знаходити критичні несправності. Розширені можливості збору даних і використання довших цифрових імпульсів забезпечують більшу дальність і точність вимірювань.

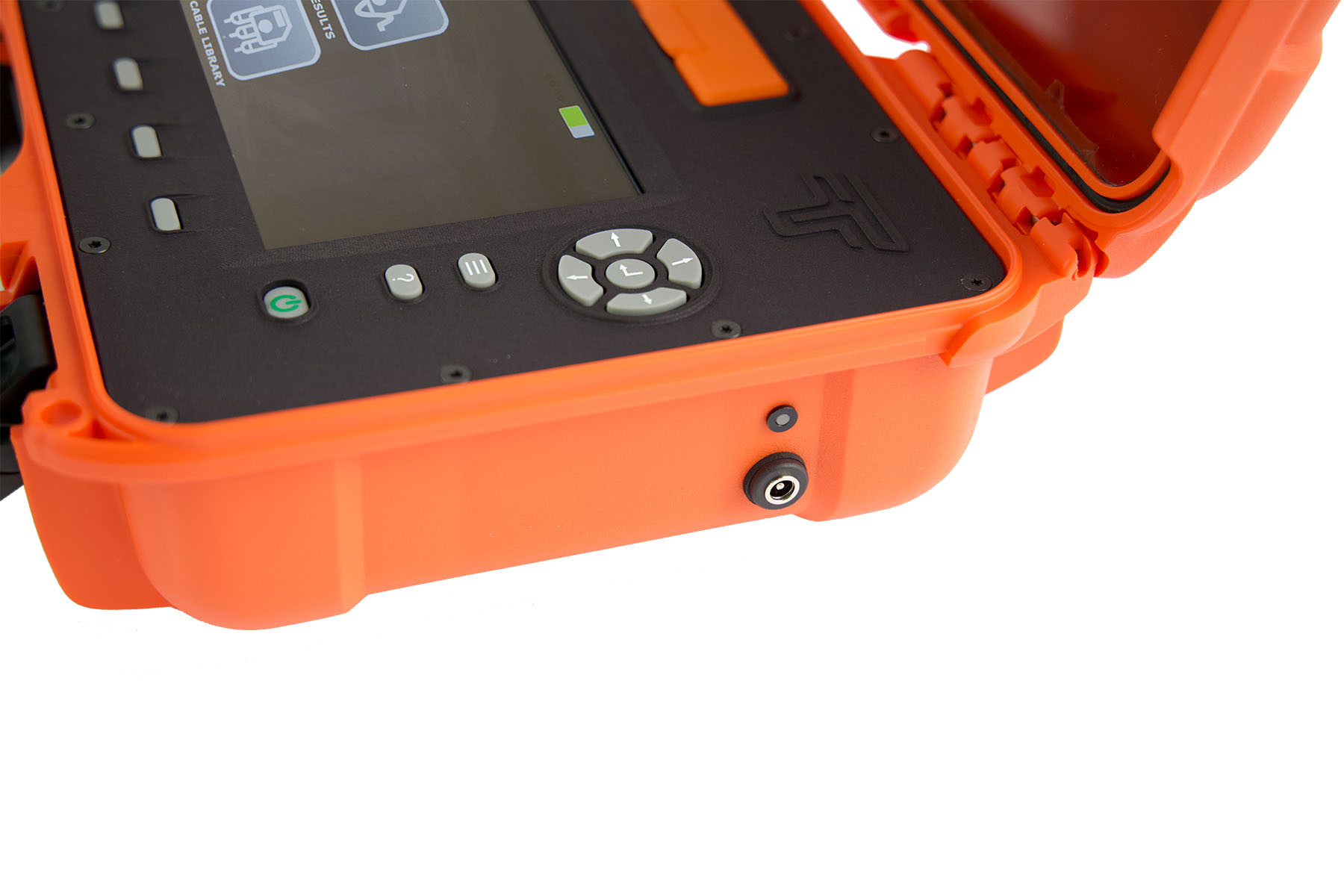

Інтуїтивний інтерфейс із 7-дюймовим повноколірним сенсорним дисплеєм високої яскравості забезпечує комфортну роботу навіть при яскравому освітленні. Мультитач-жести (масштабування, прокрутка) прискорюють аналіз, а фізичні кнопки дозволяють зручно працювати в польових умовах, у рукавицях або при забрудненні.

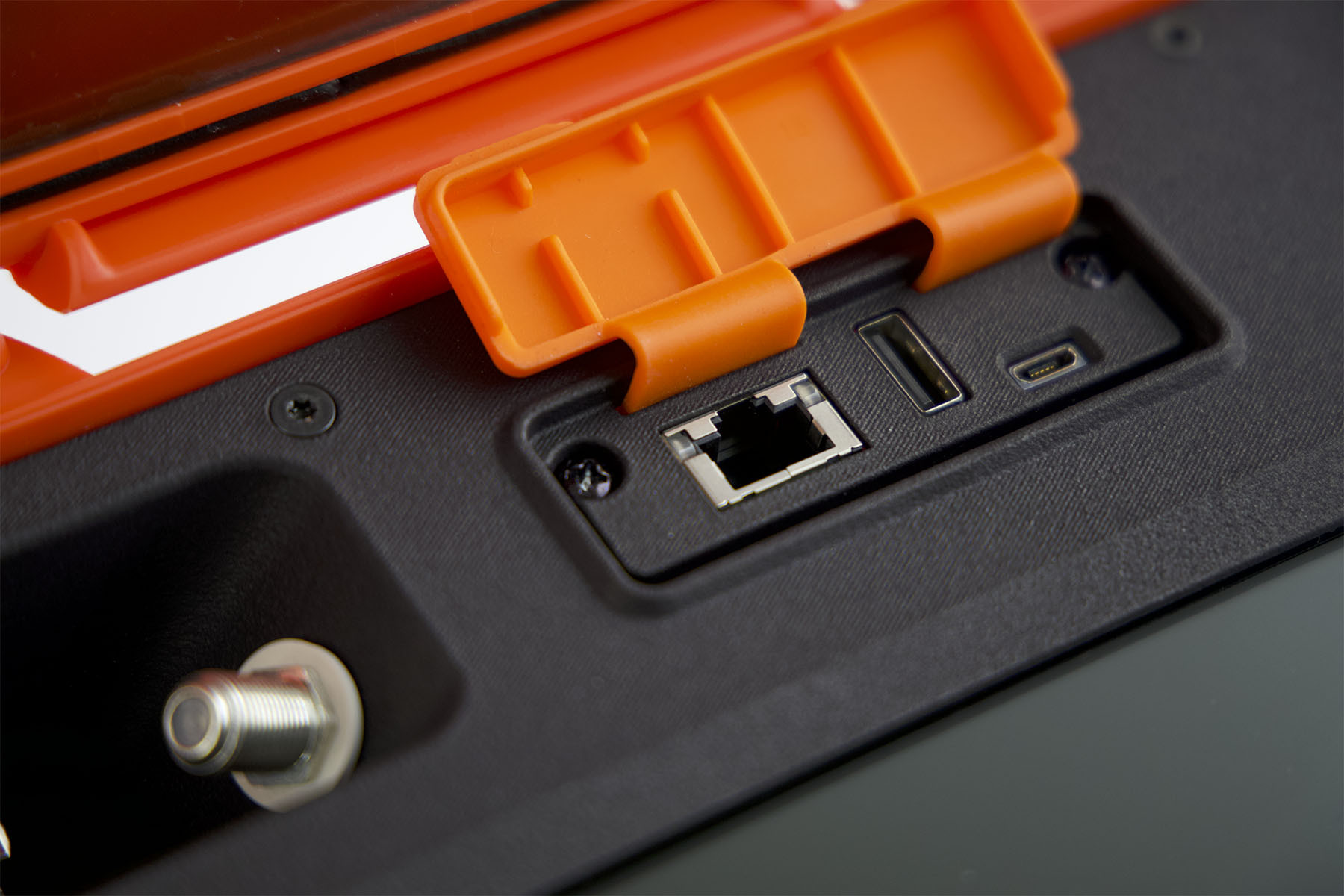

TEMPO CableScout TV220EX підтримує збереження скріншотів і повних трас для подальшого аналізу чи передачі колегам. Дані легко експортуються через USB-накопичувач або мобільні пристрої, а для створення звітів доступне ПЗ Tempo Report Writer та мобільні додатки для iOS і Android.
Прилад розроблений для роботи в сучасних мережах HFC (Hybrid Fiber Coax) і має міцний компактний корпус, ергономічний дизайн та вбудований літій-полімерний акумулятор із підтримкою швидкого заряджання.
Оновлення програмного забезпечення виконується безпосередньо в польових умовах через USB, що дозволяє завжди використовувати найактуальніші функції. Також можливе швидке копіювання трас і бібліотек кабелів між пристроями для уніфікації роботи технічних команд.
Такий рефлектометр стане оптимальним рішенням для монтажників і сервісних інженерів, які працюють із коаксіальними та мідними кабельними мережами.
| Максимальна дальність | 5,58 км (при Vp = 0,93) |
| Буфер трасування | 0–20 000 нс |
| Базова точність | ±0,01% ±300 пс |
| Горизонтальна роздільна здатність | 0,05–20 нс (залежить від діапазону) |
| Підсилення | 3–90 дБ (крок 3 дБ) |
| Тривалість імпульсів | 2, 5, 25, 125, 250, 500 нс ±10% |
| Форма імпульсів | Raised Cosine (2, 5, 25 нс); квадратний імпульс (125, 250, 500 нс); час наростання 700 ±100 пс |
| Коефіцієнт швидкості (Vp) | 0.300–1.000 (коеф., %, м/мкс або фут/мкс) |
| Роздільна здатність дисплея | 1024 × 600, повноколірний, до 800 ніт; ~4 см/піксель; вікно ~48 нс (≈14 м при Vp=0,93) |
| Зворотні втрати (Return Loss) | Автоматичне вимірювання, роздільна здатність 1 дБ |
| Кнопковий інтерфейс | 13 механічних кнопок (робота в рукавицях) |
| Сенсорний інтерфейс | Ємнісний дисплей із мультитач, 7" дюймів |
| Захист входу | ±400 В (AC + DC) до 440 Гц; до 10 В AC при 1 МГц (до 30 с) |
| Амплітуда вихідного імпульсу | 4–6 В |
| Вихідний опір | 75 Ω |
| Маркери подій | >6 |
| Тестовий роз’єм | F-type (штекер), змінний перехідник |
| Режими тестування | Стандартний; переривчасті несправності; порівняння трас; різниця трас |
| Збереження звітів | >100 трас |
| ПЗ для звітів | Tempo Report Writer Enhanced (PC, Android, iOS) |
| Габарити TV220E | 27 × 16 × 5 см |
| Габарити TV220EX | 32 × 23 × 11 см |
| Вага TV220E | 1200 г |
| Вага TV220EX | 2109 г (без аксесуарів) |
| Акумулятор | Літій-іонний, 60 Вт·год |
| Час роботи | >8 годин |
| Безпека батареї | Вбудована BMS |
| Живлення | 12 В DC (11–15 В), до 2,5 А |
| Температура зберігання | −20…+60°C |
| Робоча температура | −10…+50°C |
| Температура заряджання | 0…+50°C (захист) |
| Ступінь захисту TV220E | IP5x |
| Ступінь захисту TV220EX | IP67 (закритий), IP5x (відкритий) |
| Внутрішня пам’ять | >1 ГБ |
| USB | Підтримка до 32 ГБ |
| Wi-Fi | 802.11 b/g (2,4 ГГц) |
| Bluetooth | Bluetooth Low Energy (BLE) |
Зателефонуйте та замовте Імпульсний рефлектометр CABLESCOUT TV220EX TDR у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. Tempo Communication TE-TV220EX: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.
