Tempo 701K-G - кабельний трекер, тон генератор і щуп для пошуку і прозвонки кабелю

Артикул: GT-701K-G

Ціна: 7 793.06 грн.

В наявності
Закрити
от 0 грн.
7 793.06 грн.
Оплата:
  • безготівковий розрахунок (ціна на сайті вказана з ПДВ)
Доставка:
  • самовивіз зі складу у Києві (безкоштовно)
  • доставка транспортною компанією по Україні

За Вашим запитом оперативно:

  • підберемо обладнання та аналоги
  • надамо технічну консультацію

    Кабельний шукач-трекер 701K-G американської компанії Tempo (США) - це незамінний інструмент для пошуку схованої проводки, ідентифікації, відбору і трасування кабелю. Завдяки своїй надійності та високим характеристикам, цей трекер проводки давно використовується по всьому світу і займає провідне місце серед аналогічних пристроїв.

    Цей кабельний детектор призначений для прозвонки кабелю, точного визначення цілісності проводки, пошуку необхідного проводу в пучку кабелів, ідентифікації потрібного порту на кросі, трасування кабелю під штукатуркою, організації каналу службового зв'язку між монтажниками та визначення полярності телефонних ліній. Завдяки потужному тональному генератору 77HP-G (+10 дБм) та чутливому індуктивному щупу 200EP-G, трекер мереж 701K-G здатний впевнено ідентифікувати кабель на відстані, навіть в декілька кілометрів. Крім того, широкосмуговий щуп пробник дозволяє шукати дроти під напругою навіть без підключення генератора сигналу, забезпечуючи максимальну зручність користувача.

    Тональний генератор і щуп є корисними інструментами для ремонту автомобільної проводки і пошуку дефектів. Тональний генератор генерує сигнал, який потім можна виявити за допомогою щупа. Ось кілька кроків для використання цих інструментів:

    Підключіть тональний генератор до кінця проводу або кабелю, який вам потрібно відстежити. Зазвичай використовується крокодильчатий кліпс для кріплення до проводу. Налаштуйте тональний генератор так, щоб він генерував звуковий сигнал або сигнал на іншому частотному діапазоні, який легко розрізнити. Тепер використовуйте щуп для пошуку сигналу. Проведіть щупом по проводці, слухаючи або спостерігаючи сигнал. Щуп реагує, коли він наближається до проводу з підключеним тональним генератором.

    Генератор 77HP-G оснащений стандартними затискачами типу "крокодил", має звукову індикацію короткого замикання та захист від напруги. Індуктивний щуп для відбору кабелю має LED індикатор прийому сигналу, ліхтарик для полегшення роботи в умовах обмеженого освітлення та роз'єм 3.5 мм для підключення навушників, що дозволяє зручно слухати сигнали.

    Тестовий набір TEMPO 701K-G розроблений у США та сертифікований CE, вважається одним з найкращих кабель трекерів у своєму сегменті.

    Функції детектору кабелю Tempo 701K-G:

    • Відбір кабелю із пучка
    • Трасування кабелю у стіні
    • Пошук схованих дротів під напругою
    • Ідентифікація жил, розетки чи порту патч-панелі
    • Тестування цілісності проводки
    • Продзвонювання лінії (звуковый сигнал замкнутого ланцюга)
    • Індикація короткого замикання проводки (звук сигнал та LED)
    • Визначення наявності телефонної напруги в лінії
    • Визначення полярності телефонних ліній
    • Організація каналу службового зв'язку (подача струму 4.6 В)
    • Підключення гарнітури або телефонної трубки до щупа
    • Регульований контроль посилення індуктивного щупа
    • Ліхтарик вмонтований в індуктивний щуп
    • Потужний генератор 10 дБм (робота на декілька кілометрів)
    • Захист генератора від напруги: 150 VDC (при 600Ω)
    • Шнури з посиленими крокодилами з голками та RJ11
    • Надійна та міцна конструкція, великий динамік
    • Міцний нейлоновий чохол з двома відділеннями
    • Розроблений у США та сертифікований CE

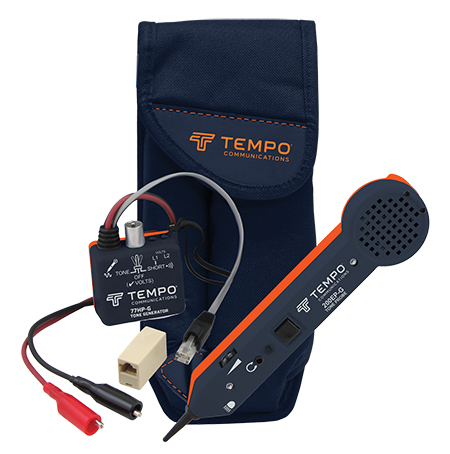

    Комплект поставки трасувальника кабелю Tempo 701K-G:

    1. Тон-генератор високої потужності 77HP-G/6A з перевіркою короткого замикання
    2. Шнури зі стандартними крокодилами
    3. Індуктивний щуп 200EP-G з ліхтариком і роз'ємом для навушників 3.5 мм
    4. Адаптер RJ11 на RJ45
    5. Накінечник щупа плоский пластиковий
    6. Накінечник щупа круглий металевий
    7. Міцний нейлоновий чохол з двома відділеннями

    Принцип роботи тестового набору для пошуку кабелю Tempo 701K-G:

    Для "продзвонювання" лінії Вам обов'язково потрібні два провідники. Це може бути дві жили або жила та екран кабелю. За допомогою крокодилів або модульного роз'єму (RJ) підключаємо генератор до лінії. Він надсилає в лінію сигнал певної частоти. На зворотному кінці лінії за допомогою антени - щупа, торкаючись по черзі до всіх пар/кабелів, ми шукаємо максимальний рівень сигналу. На потрібному провіднику звук сигналу буде набагато голосніше ніж на сусідніх (незначні наведення будуть поширюватися по всіх жилах, що проходять поруч).

    Є невелика особливість роботи, якщо вам необхідно відібрати кабель з пучка, а доступу до оголених жил на дальньому кінці немає. У цьому випадку підключайте генератор до всіх пар відразу - дві пари до одного "крокодила" і дві до "другого" (у разі 4-х парного провідника). Якщо підключиться до однієї пари – сигналу складніше пробиватися крізь зовнішню ізоляцію. Також легко ви зможете працювати з сигнальними мережами без напруги.

    Використання кабель-трекера для відбору кабелю має низку переваг:

    • Прискорення процесу пошуку та ідентифікації кабелів у мережі. Кабель-трекер дозволяє швидко визначити місцезнаходження кабелю в структурованій кабельній системі, що заощаджує час та сили.
    • Зменшення ймовірності помилок під час пошуку кабелів. Кабель-трекер дозволяє ідентифікувати потрібний кабель точно і без помилок, що допомагає запобігти можливим проблемам з підключенням або вимкненням кабелів.
    • Зменшення витрат на обслуговування мережі. Використання кабелю-трекера допомагає уникнути необхідності встановлення додаткового обладнання для пошуку кабелів, що знижує витрати на обслуговування мережі.
    • Збільшення продуктивності мережі. Кабель-трекер дозволяє швидко виявити та усунути проблеми з кабелями, що допомагає покращити продуктивність мережі загалом.
    • Поліпшення якості обслуговування користувачів. Швидке та точне визначення розташування кабелю дозволяє швидко відновити роботу мережі та зменшити час простою, що покращує якість обслуговування користувачів.

    Загалом використання кабель-трекера дозволяє значно спростити процес пошуку та ідентифікації кабелів у мережі, що підвищує ефективність роботи всієї мережі в цілому.

    Відео огляд прозвонки кабелю Tempo 701K:

    Відео огляд роботи інструменту для пошуку дротів Tempo 701K-G:

    Технічні характеристики Tempo (Greenlee) 701K-G

    Генератор тонального сигналу TEMPO 77HP-G
    Напруга, яка подається для організації службового зв'язку 4.6 В DC (при 600 Ом)
    Вихідна потужність (при 600 Ом) +10 дБм
    Візуальна індикація КЗ  <10 кОм
    Звукова індикація КЗ  <200 Ом
    Частота вихідного сигналу 890/960 Гц
    Частота звукового сигналу 1.3 Гц та 6 Гц
    Спосіб підключення до лінії Крокодили стандартні, шнур RJ11, адаптер RJ45
    Захист по напрузі (при 600 Ом) 150 VDC
    Живлення 9 В (крона)
    Час роботи від батареї 50 годин
    Температура експлуатації 0 °C до 50 °C
    Температура зберігання -50 °C до 75 °C
    Габарити 32 х 64 х 57 мм
    Вага 128 г
    Індуктивний щуп для відбору кабелю TEMPO 200EP-G
    Діапазон частот, що приймаються 500 Гц – 5 кГц
    Коефіцієнт підсилення (номінальний) 30 дБ
    Можливість регулювання посилення (гучності) так
    Електричний опір накінечника металевого – 0 Ом, пластикового – 300 Ом
    Вхідний імпеданс (номінальний) 100 МОм
    Живлення 9 В (крона)
    Час роботи від батареї 50 годин
    Підсвічування робочого простору, ліхтарик Світлодіод
    Індикація рівня сигналу динамік, світлодіод
    Роз'єм для гарнітури 3,5 мм, 8 Ом
    Температура експлуатації та зберігання 0 °C ... 50 °C
    Габарити 231 х 55 х 28 мм
    Вага 145 г

    Порівняльна таблиця тестових наборів 601K-G, 701K-G, 701K-G/6A

    Модель тестового набору для пошуку кабелю (генератор + щуп) 601K-G   701K-G   701K-G/6A
    Модель індуктивного щупа 200B-G 200EP-G 200EP-G
    Модель генератора тонального сигналу 77M-G 77HP-G 77HP-G/6A
    Характеристики індуктивного щупа
    Регулятор гучності + + +
    Індикатор прийому сигналу LED   + +
    Роз'єм для підключення телефонної трубки   + +
    Роз'єм для підключення гарнітури   + +
    Ліхтарик LED   + +
    Характеристики генератора тону
    Звуковий та LED індикатор короткого замикання LED + +
    LED індикатор полярності однієї лінії +
    LED індикатор полярності 1-ї або 2-х ліній одночасно   + +
    LED індикатор цілісності ланцюга + + +
    Індикатор подачі сигналу до лінії + + +
    Індикатор низького заряду батареї + + +
    Перемикач мелодії сигналу (2 мелодії) + + +
    Кількість мелодій 2 2 2
    Адаптер RJ 11 - RJ 45   + +
    Кліпси-крокодили посилені з голками     +
    Кліпси-крокодили стандартні + +

    Зателефонуйте та замовте Tempo 701K-G - кабельний трекер, тон генератор і щуп для пошуку і прозвонки кабелю у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. Tempo Communication GT-701K-G: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.

    Дивіться аналоги GT-701K-G у категорії: Пошук та трасування кабелю, Генератори та щупи для ідентифікації кабеля

    Технічні характеристики Tempo 701K-G

    Генератор TEMPO 77HP-G
    Напруга, яка подається для організації службового зв'язку (при 600 Ом) 4,6 В DC
    Вихідна потужність (при 600 Ом) +10 дБм
    Візуальна індикація КЗ  <10 кОм
    Звукова індикація КЗ  <200 Ом
    Частота вихідного сигналу 890/960 Гц
    Частота трелі 1,3 Гц; 6 Гц
    Захист по напрузі (при опорі ланцюга 600 Ом) 150В DC
    Живлення 9 В (крона)
    Час роботи від батареї 50 годин
    Температура експлуатації 0 °C ... 50 °C
    Температура зберігання -50 °C ... 75 °C
    Габарити 32 х 64 х 57 мм
    Вага 128 гр
    Індуктивний щуп TEMPO 200EP-G
    Діапазон частот, що приймаються 500 Гц – 5 кГц
    Коефіцієнт підсилення (номінальний) 30 дБ
    Можливість регулювання посилення (гучності) так
    Електричний опір накінечника
    • металевого – 0 Ом
    • пластикового – 300 Ом
    Вхідний імпеданс (номінальний) 100 МОм
    Живлення 9 В (крона)
    Час роботи від батареї 50 годин
    Підсвічування робочого простору світлодіод
    Індикація рівня вхідного сигналу динамік, світлодіод
    Роз'єм для гарнітури 3,5 мм 8 Ом
    Температура експлуатації та зберігання 0 °C ... 50 °C
    Габарити 231 х 55 х 28 мм
    Вага 145 г

    Основні функції приладу для пошуку кабелю Tempo 701K-G

    Тестовий набір Tempo 701K-G допоможе Вам:

    • знайти потрібну пару або жилу у проводі (UTP/FTP);
    • відібрати "свій" провід з пучка інших;
    • виконати трасування кабелю у стіні;
    • визначити порт на патч-панелі, який відповідає певній розетці;
    • перевірити полярність лінії;
    • визначити наявність замикання жил (зі звуковою індикацією);
    • перевірити цілісність ланцюга;
    • визначити наявність постійної/змінної напруги в парі;
    • подати напругу для живлення мікрофона тестової телефонної трубки;

    Завдяки сумці з двома відсіками та кріпленням до ременя, забезпечується зручність його транспортування та зберігання.

    Функції тонального генератора Tempo 77HP-G:

    • два світлодіоди для індикації короткого замикання, цілісності проводки, полярності лінії та стану батареї;
    • два типи змінних тонів 890/960 Гц (тумблер в батарейному відсіку);
    • роз'єми типу "крокодил" та модульний роз'єм RG-11;
    • захист від напруги в лінії;
    • перемикач подачі тону винесений на корпус генератора, що спрощує його використання;
    • перехідник RJ-11 на RJ-45 у комплекті.

    Функції індуктивного щупу для відбору кабелю Tempo 200EP-G:

    • світлодіодна та звукова сигналізація потужності сигналу, що приймається;
    • регулятор чутливості приймача (регулятор гучності);
    • високий коефіцієнт посилення вхідного сигналу;
    • два змінні пластикові накінечники (гострий і плоский) що дозволяють уникнути замикання провідників між собою при ідентифікації пари;
    • додатковий металевий змінний накінечник, що забезпечує максимальну чутливість під час сортування жил;
    • роз'єм для підключення тестової трубки, для приміщень з високим рівнем шуму;
    • роз'єм для підключення телефонної гарнітури;
    • вбудований ліхтарик для роботи в умовах поганого освітлення

    Принцип роботи тестового набору для відбору кабелю:

    Для "продзвонювання" пари на віддаленому кінці кабелю необхідно:

    1. Чорний провід генератора підключити до екрану (оболонки) кабелю;
    2. Червоний провід генератора підключити до пари, яку слід ідентифікувати на віддаленому кінці кабелю;
    3. Включити генератор у положення "Tone"
    4. Розвести пари на віддаленому кінці кабелю на максимально можливу відстань один від одного. Збільшення відстані між парами призведе до зменшення взаємних наведень та зменшення ймовірності помилкового визначення пари.
    5. Включити індуктивний щуп і по черзі піднести його наконечник до кожної пари кабелю на віддаленій його стороні. Найбільш потужний сигнал спостерігатиметься при наближенні щупа до пари, в яку був поданий сигнал генератора. Якщо сигнал добре чути всіх парах - слід зменшити гучність щупа і повторити вимір.

    Відео: Пошук прихованої проводки за допомогою індуктивного щупа Tempo

    Відео: Відбір кабельних пар на віддаленому кінці кабелю

    Аксесуари для тестового набору Tempo 701K-G:

    Фото Артикул Найменування
    3-00-0472 Tempo RPT-1 - комплект змінних пластикових накінечників
    (плоский та круглий) для щупів 200B, 200EP, 200FP и 200XP
    3-00-0471 Tempo RMT-1 - змінний металевий накінечник (круглий)
    для індуктивних щупів 200B, 200EP
    3-00-0498 Затискачі «крокодил», пара
    2-10-0494 Tempo 700C - сумка-чохол для індуктивних щупів:
    200B, 200EP, 200FP, 200XP, 402R
    Тональних генераторів:
    77HP-G, 77HP-G/6A, 77M-G, 402T, 77GX, 77GX2, AT8, AT8L
    GT-PA1902 Tempo PA1902 - модульний адаптер RJ45 (8 контактів)
    GT-PA1903 Tempo PA1903 - модульний адаптер RJ11 (6 контактів)
