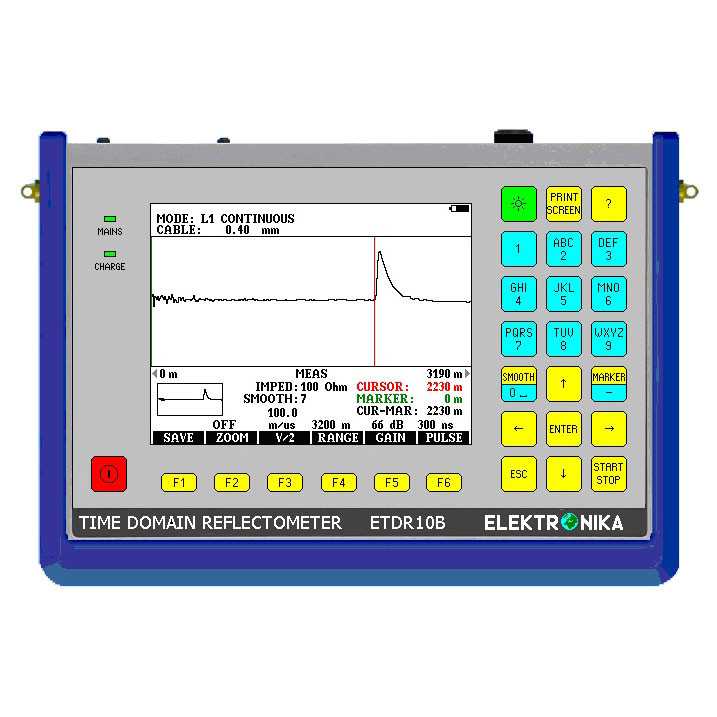

ELEKTRONIKA ETDR 10B — це компактний рефлектометр (TDR), призначений для швидкого та точного визначення місця пошкодження та діагностики симетричних енергетичних і телекомунікаційних. Прилад оснащений великим кольоровим LCD-дисплеєм, який забезпечує чітке відображення рефлектограм. Різноманітні режими вимірювання дозволяють точно визначати місце виникнення таких несправностей, як:
Рефлектометр ETDR 10B використовує оптимізовані методи формування імпульсів та вибірки сигналу, доповнені сучасними технологіями фільтрації та обробки сигналів. Це забезпечує максимальний діапазон вимірювання до 16 км. та чисту форму сигналу для більш простої та точної інтерпретації пошкоджень. Після вибору типу кабелю з бібліотеки та встановлення діапазону вимірювання прилад автоматично налаштовує: коефіцієнт швидкості поширення сигналу (V/2), підсилення, ширину імпульсу, компенсацію загасання сигналу залежно від довжини кабелю.
Ширина імпульсу від 3 нс забезпечує високу роздільну здатність на малих відстанях. Прилад дозволяє виявляти пошкодження на відстані від 0,5 м від точки підключення. Вбудована довідкова система містить приклади рефлектограм та корисну тематичну інформацію.
| Діапазони вимірювання | 16, 32, 64, 160, 320, 640, 1600, 3200, 6400, 16000м |
| Оцінка результатів | За допомогою курсора та маркера, у метрах |
| Масштабування (Zoom) | Вимкнено (OFF), 2,5; 5 |
| Роздільна здатність з масштабуванням | 0,06 % від діапазону |
| Роздільна здатність без масштабування | 0,3 % від діапазону |
| Точність дискретизації | 0,01 м |
| Точність визначення місця пошкодження | 0,2 % від діапазону |
| Швидкість поширення сигналу V/2 | 45–150 м/мкс |
| Коефіцієнт швидкості поширення (VOP) | 30–99 % |
| Режими вимірювання | |
| L1 AUTOMATIC | Автоматична конфігурація |
| L1 CONTINUOUS | Безперервні вимірювання з усередненням |
| L1 LONG TIME | Пошук нестійких контактів та переривчастих пошкоджень |
| L1 SINGLE | Одноразове вимірювання |
| L2 CONTINUOUS | Безперервні вимірювання з усередненням |
| L1 - L2 | Порівняння двох пар |
| XTALK AUTOMATIC | Передача сигналу по лінії 1 |
| XTALK CONTINUOUS | Приймання сигналу по лінії 2 |
| L1 - MEMORY | Порівняння збереженої рефлектограми з поточним вимірюванням |
| Характеристики імпульсу | |
| Амплітуда | Максимум 10 В пік на розімкненому колі |
| Тривалість імпульсу | 3, 6, 10, 30, 60, 100, 300, 600 нс; 1, 3, 6 мкс |
| Примітка | Тривалість імпульсу автоматично змінюється залежно від діапазону |
| Примітка | Амплітуда імпульсу змінюється залежно від підсилення та тривалості |
| Регулювання підсилення | |
| Діапазон | 0–90 дБ |
| Крок регулювання | 6 дБ |
| Підключення до лінії | |
| Імпеданс | 100, 135, 150 Ом (симетричні лінії) |
| Захист входу | 230 В RMS, 50 Гц; 500 В DC |
| Регулювання балансу | До 250 Ом |
| Пам'ять | |
| Рефлектограми | 50 |
| Налаштування | 10 |
| Збережені користувачем значення PVF | 10 |
| Стандартні параметри кабелів | 30 |
| Загальні характеристики | |
| Живлення | Вбудований літій-іонний акумулятор |
| Час роботи | Не менше 10 годин |
| Заряджання від мережі 230 В | Через мережевий адаптер |
| Заряджання від автомобільного акумулятора 12 В | Через автомобільний адаптер (опція) |
| Час заряджання | Близько 3 годин |
| Дисплей | Кольоровий TFT LCD, 5" |
| Роз'єми | |
| Для мережевого або автомобільного адаптера 12 В | Гніздо 2,1/5,5 мм |
| Роз'єми ліній L1 та L2 | Бананові гнізда 4 мм |
| USB-MIC/B | Для підключення ПК або USB-накопичувача |
| Діапазони температур | |
| Нормальна експлуатація | від -10 до +50 °C |
| Відносна вологість | 30–75 % (<25 г/м³) |
| Граничні умови експлуатації | від -10 до +50 °C |
| Відносна вологість | 5–95 % (<29 г/м³) |
| Зберігання та транспортування | від -20 до +70 °C |
| Відносна вологість | 55 % при +45 °C (<35 г/м³) |
| Ступінь захисту | IP54 |
| Ударостійкість | EN 60068-2-27 |
| Габарити | 224 × 160 × 44 мм |
| Маса | Приблизно 1,2 кг |
| Комплект постачання | |
| Керівництво з експлуатації | Входить до комплекту |
| Коротка інструкція з експлуатації | Входить до комплекту |
| Сертифікат калібрування | Входить до комплекту |
| Вимірювальний кабель (червоний) | Входить до комплекту |
| Вимірювальний кабель (чорний) | Входить до комплекту |
| USB-накопичувач та адаптер | Входить до комплекту |
| USB-кабель для підключення до ПК | Входить до комплекту |
| Мережевий адаптер | Входить до комплекту |
| Акумуляторний блок (вбудований) | Входить до комплекту |
| Транспортний кейс | Входить до комплекту |
Зателефонуйте та замовте Імпульсний рефлектометр Elektronika ETDR 10B для силових і телекомунікаційних кабелів у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. ELEKTRONIKA ELK-474-000-000: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.
Дивіться аналоги ELK-474-000-000 у категорії: Рефлектометры Elektronika, Рефлектометри та мости для міді| Додаткові опції | |
| Коаксіальний адаптер ECA 10 | 378-000-000 |
| Автомобільний адаптер живлення EAA 20 | 462-000-000 |
| Пристрій імпульсного замикання петлі ELP400 | 475-000-000 |
| Блокувальний фільтр EBF 20 | 476-000-000 |
| Запасний акумулятор | 464-210-000 |
