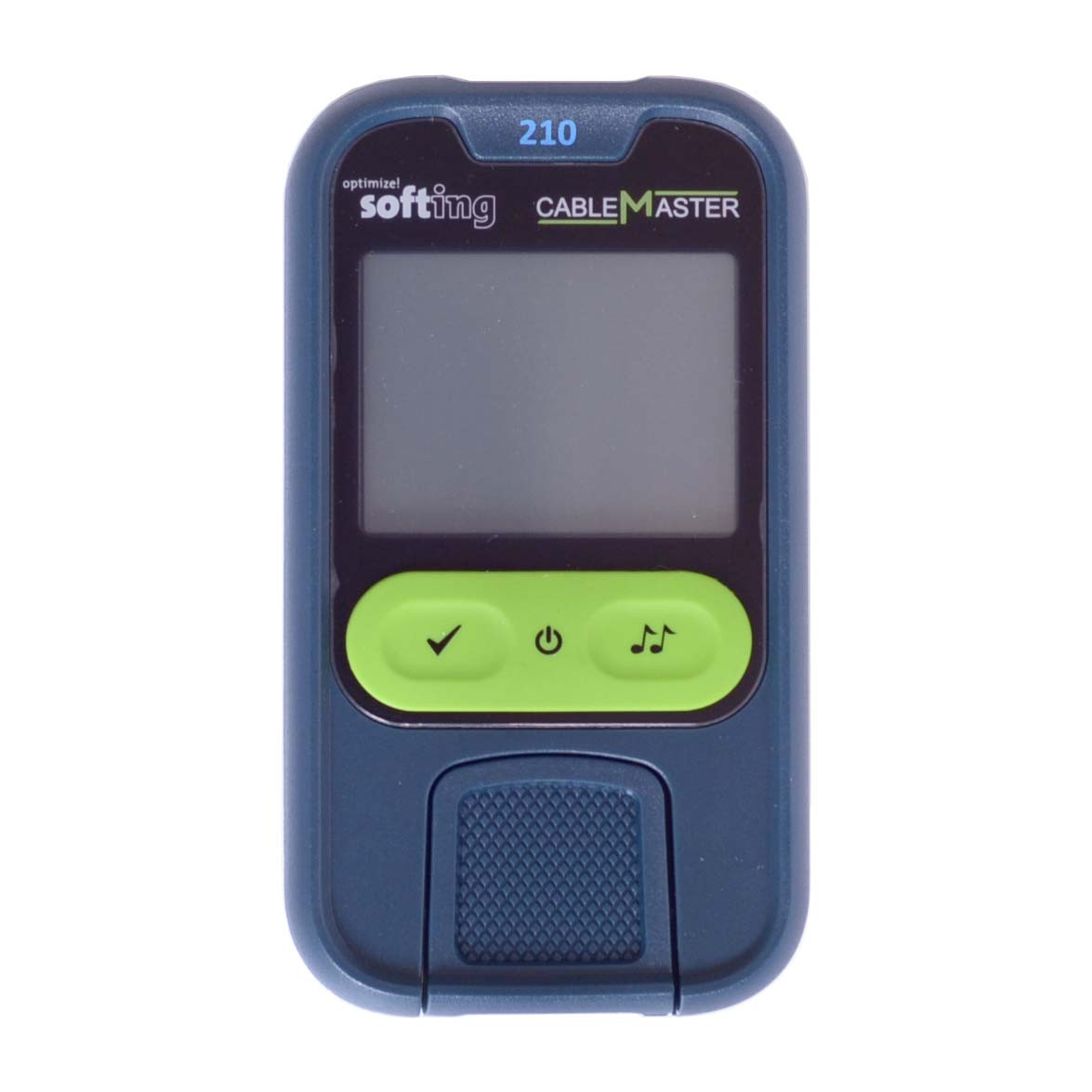

Softing CableMaster 210 - кабельний тестер витої пари RJ45

Країна походження обладнання: Німеччина.

Тестер витої пари Softing CableMaster 210 виконує перевірку LAN кабелю з роз'ємами RJ45 на цілісність жил та екрану, обриви, короткі замикання, переплутані та розщеплені пари. Результат вимірів виводиться на LCD екран, який набагато швидше і чіткіше дасть уявлення про стан лінії, ніж світлодіоди стандартних тестерів витої пари. Спеціальні екранні іконки дають змогу користувачу безпомилково визначити тип несправності кабелю. Для визначення схеми розведення провідників (правильність обтискання коннектору RJ45) використовується віддалений ідентифікатор, що входить до комплекту. Щоб знизити можливість втрати цієї важливої частини приладу, виробник передбачив можливість її фіксації всередині корпусу пристрою.

Кабельний тестер CableMaster 210 оснащений генератором тонального сигналу, який служить для ідентифікації потрібного кабелю з пучка або пошуку порту на патч панелі. Для цієї операції знадобиться додатковий індуктивний щуп PS-CT15 (у комплект не входить), або інший широкосмуговий приймач. Також тестер підтримує можливість роботи з кабельними номерними ідентифікаторами для швидкого пошуку потрібної розетки (до 24 шт).

Важливою особливістю цього сучасного пристрою, є захист від вхідної напруги до 60V, що збереже прилад при помилковому підключенні до слаботочних систем під напругою.

Можливості тестера витої пари Softing CableMaster 210:

• Тестування Ethernet кабелю і патч-кордів
• Роз'єм RJ45 на тестері та віддаленій частині
• Визначення помилок монтажу: обриву, переплутаних пар, короткого замикання
• Визначення розщеплених пар (Split)
• Визначення Cross Over кабелю

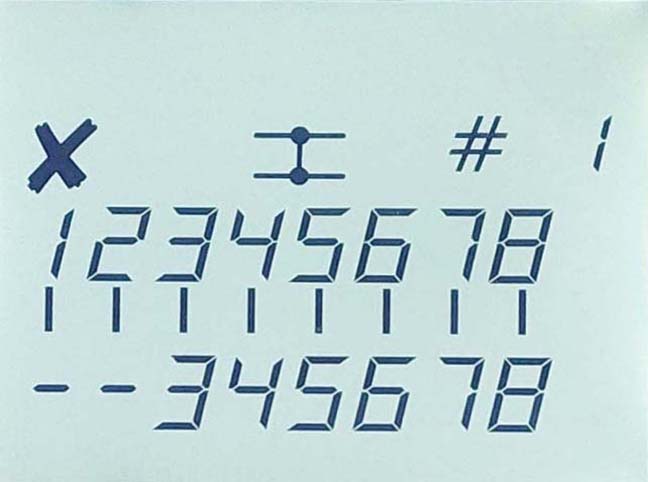

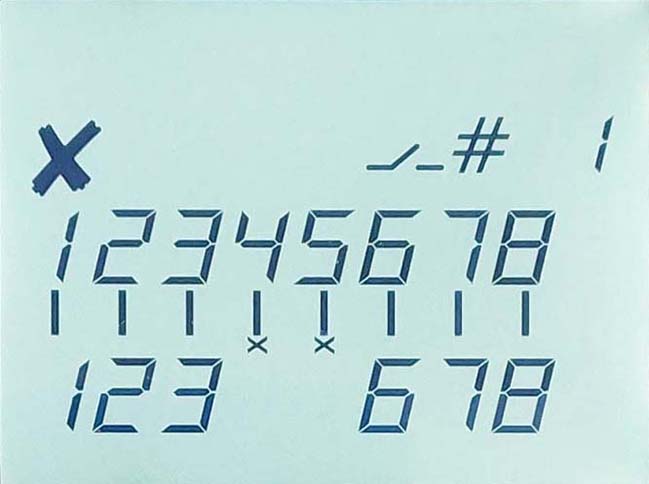

• Спецальні екранні позначки для вказання типу несправності
• Два режими тестування: пезперервний та одиночний
• LCD екран, чорно-білий з підсвічуванням
• Генератор тонального сигналу для продзвонювання кабелю
• Віддалений ідентифікатор, що закріплюється в корпусі приладу
• Підтримка 8 віддалених ідентифікаторів схеми розведення RJ45 (№ 1-8)
• Підтримка 20 віддалених номерних ідентифікаторів Coax (№ 1-20)
• Підтримка 24 віддалених номерних ідентифікаторів RJ45 (№ 1-24)
• Попередження про наявність напруги на лінії
• Захист від вхідної напруги до 60В (DC) і 55В (AC)
• Індикатор низького заряду батарей

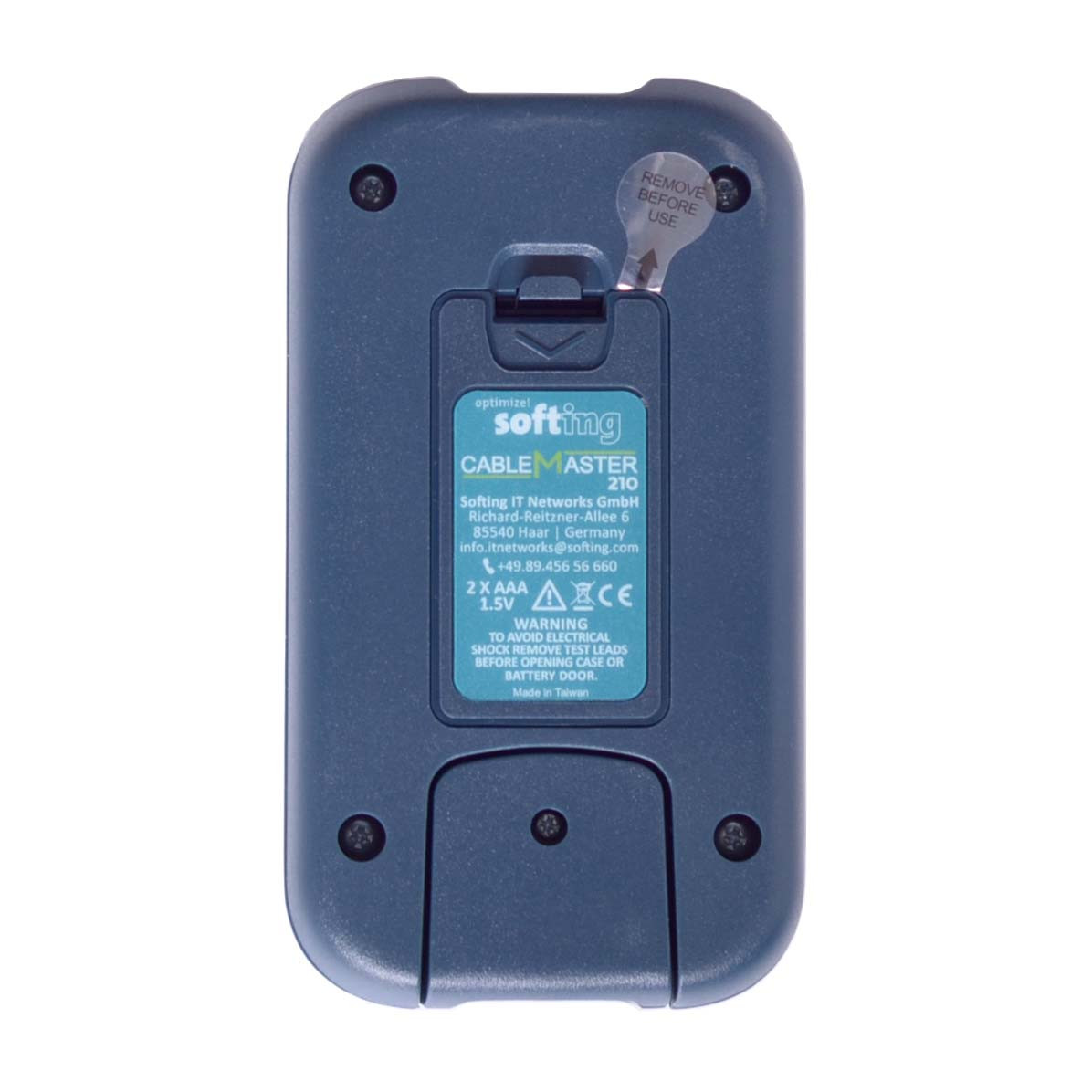

• Живлення: батарейки ААА 2 шт
• Міцний корпус
• Дуже компактний розмір: 120 x 67 x 28 мм

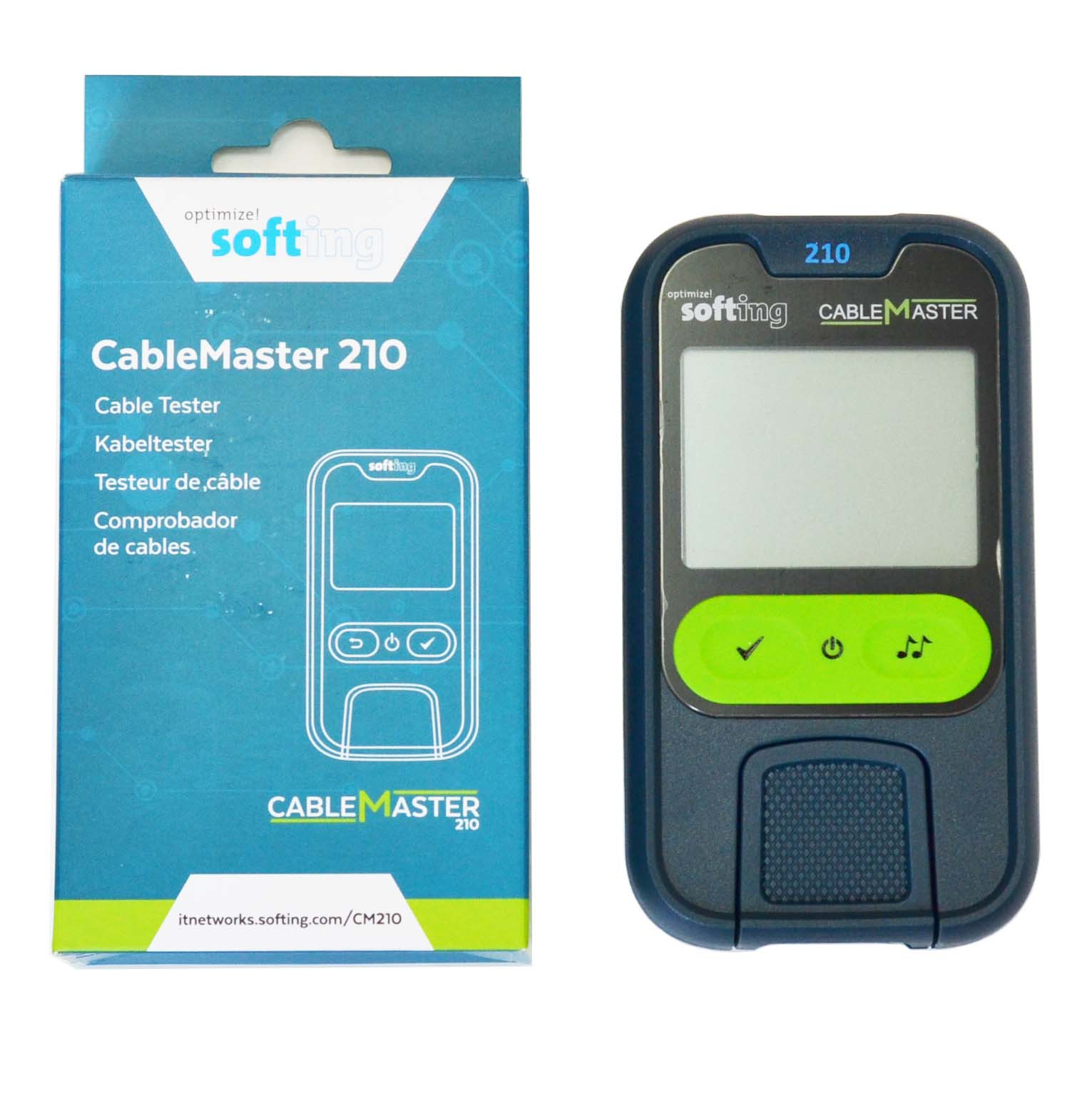

Комплектація LAN тестера Softing CableMaster 210:

1. Тестер з генератором тону
2. Віддалений блок
3. Батарейки ААА (2 шт)
4. Посібник користувача

Технічні характеристики тестера Softing Cable Master 210:

Cравнительная таблица LAN тестеров витой пары Softing:

	CableMaster 210	CableMaster 500	LinkXpert TP	LinkXpert M3
Среда передачи данных	медь	медь	медь	медь/оптика/WiFi
Разъемы для подключения	RJ45	RJ45/11/Coax	RJ45	RJ45, SFP
Опциональные переходники			Coax, M12 D/X	Coax, M12 D/X
Связь с компьютером, генерация отчетов			PDF/XML/CSV	PDF/XML/CSV
Wi-Fi				IEEE 802.11.ac
VFL (локатор повреждений оптоволокна)				+
Возможность подключения видеомикроскопа				+
Измерение расстояния до замыкания жил			+	+
Графическая распиновка в реальном цвете			+	+
Сенсорный цветной экран 5.25 "			+	+
Измерение длины LAN кабеля		+	+	+
Измерение расстояния до обрыва кабеля и пар		+	+	+
Cхема распиновки проводов T568A/B	+	+	+	+
Определение обрыва и замыкания проводов	+	+	+	+
Определение перепутанных и Split пар	+	+	+	+
Распознавание кросс-кабеля (crossover)	+	+	+	+
Отбор нужного кабеля, поиск портов патч-панели и розеток пользователя:
Тональный генератор для отбора кабеля	+	+	+	+
Функция зажигания LED порта коммутатора		+	+	+
Поддержка идентификаторов распиновки RJ45	№ 1-8	№ 1-8	№ 1-8	№ 1-8
Поддержка номерных идентификаторов RJ45	№ 1-24	№ 1-20	№ 1-24	№ 1-24
Поддержка номерных идентификаторов Coax	№ 1-20	№ 1-20	№ 1-20	№ 1-20
Тестирование активной сети Ethernet:
Индикация активной сети Ethernet			до 1G	до 10G
Тестирование PoE с нагрузкой (IEEE 802.3)			class 8, 90W	class 8, 90W
Конфигурация сети (подключенные устройства)			+	+
Ping - тест на один или список адресов			+	+
IPv4 и IPv6 - поддержка протоколов			+	+
DHCP/DNS - тестирование серверов			+	+
TCP/UDP - тестирование подключения			+	+
CDP/LLDP/NDP и VLAN - идентификация			+	+
Traceroute (маршрут пути данных)			+	+
Сканнер дублированных IP адресов			+	+
Особенности:
Дисплей	2¼" ч.б.	2¾" ч.б.	5¼" HD сенсор	5¼" HD сенсор
Подсветка экрана	+	+	+	+
Встроенный в корпус LED фонарь		+	+	+
Резиновые накладки или бампер на корпусе		+	+	+
Защита от входного напряжения	+	+	+	+
Автоматическое отключение питания	+	+	+	+
Индикатор низкого заряда батарей	+	+	+	+
Время работы от батарей		425 часов	акумулятор	акумулятор
Питание	AAA - 2 шт	“Крона”	Li-Ion 3.12Ah	Li-Ion 3.12Ah
Внешний источник питания			+	+
Комплект поставки:
Тестер кабеля	+	+	+	+
Идентификатор схемы распиновки коннектора	1 шт	1 шт (№ 1)	Smart 1 шт	Smart 1 шт
Номерные удалённые идентификаторы
Коаксиальный F-адаптер		+
Патч корд RJ-45 - RJ-45			2 шт	2 шт
Micro USB кабель			+	+
Блок питания от 220В			+	+
Сумка			+	+

Видеообзор кабельного тестера CableMaster 210:
