Индикаторы короткого замыкания для воздушных линий Horstmann Navigator (ИКЗ, ИПВЛ)

Индикаторы короткого замыкания для воздушных линий Horstmann Navigator предназначены для работы в сетях среднего напряжения до 46 кВ (модели Navigator без приставки HV), высокого напряжения до 110 кВ (модели Navigator с приставкой HV) и до 220 кВ (модель Smart Navigator 2.0 HV). Индикаторы устанавливается под напряжением при помощи специальной оперативной штанги.

Индикатор хранит в памяти информацию о токе нагрузке линии за последние 72 часа работы, что позволяет ему устанавливать порог срабатывания автоматически. Возможность автонастройки порога срабатывания позволяет использовать прибор в сетях с низкой нагрузкой.

Устройство также подходит для индикации двух последовательных коротких замыканий : одиночное мигание – единичное короткое замыкание, двойное мигание – устойчивое короткое замыкание.

Индикаторы снабжены простым и надежным механизмом крепления на проводе. Компания Horstmann проводила испытания на качество фиксации устройств. Подвешенный на проводнике индикатор помещался в в аэродинамическую трубу. При скорости воздушного потока 200 км/ч осевое смещение на проводнике составило 0 мм, при этом максимальное угловое смещение не превысило 25 °. Это позволяет применять индикаторы, не опасаясь "сползания" в пролет воздушной линии.

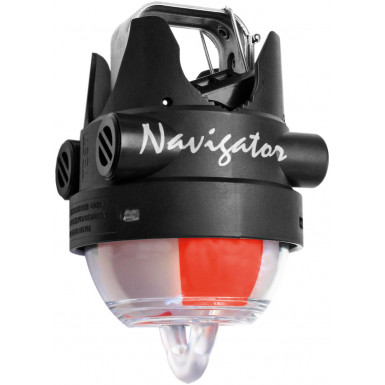

Индикаторы модели Navigator LED+FLAG в дополнение к светодиоду, сброс индикации по времени которого составляет 4 ч, имеют механический флажок. Сброс индикации по времени данного флажка настраивается на следующие значения: 4 ч, 1, 2, 3 или 7 дней.

Модели индикаторов короткого замыкания с приставкой DFCI обеспечены функцией определения направления мощности аварийных токов. Индикаторы данных моделей следует использовать в сетях с одновременным подключением и работой нескольких источников питания.

Модели индикаторов короткого замыкания серии Smart Navigator работают в сочетании с блоком сбора данных, предустановленным на опоре воздушной линии. Индикатор передает информацию о срабатывании по радиоканалу в блок сбора данных, из блока сбора данных при помощи встроенного GSM модема показания передаются в диспетчерское управление. Полученная диспетчером информация может быть использована для принятия решения о наиболее целеесобразных оперативных переключениях, а также значительно ускоряет процесс поиска поврежденного участка сети.

Индикаторы короткого замыкания серии Smart Navigator поколения 2.0 не требуют использования блока передачи данных, поскольку коммуникационный модуль установлен непосредственно в самом индикаторе. Индикаторы получают питание от линии, на которой они установлены и имеют встроенную запасную аккумуляторную батарею на случай пропажи питания от линии. Повышенная чувствительность к аварийным токам и возможность определения направления мощности аварийного тока, а также обновленные алгоритмы позволяют обнаруживать однофазные замыкания (ОЗЗ) в сетях с изолированной нейтралью.



Видео: принцип работы индикатора короткого замыкания для ВЛ, пример 1




Видео: принцип работы индикатора короткого замыкания для ВЛ, пример 2


Видео: Как прописать индикаторы короткого замыкания Horstmann в блок сбора данных

Технические характеристики индикаторов короткого замыкания Horstmann Navigator-LM и Navigator-LM HV

Параметр

Модель

A

B

C

E

Ток срабатывания. Авто настройка с учетом тока нагрузки

>100 А / 100 мс

Температурный диапазон

-40C..+85C (IEEE 495)

Точность измерения тока

10% при 20С

Самонастройка при токе нагрузки

≥20 А

Задержка самонастройки

≥50 сек протекания нагрузочного тока

Внутренняя память тока нагрузки для авто настройки

72 часа

Индикаторы

4 красных , 2 желтых светодиода

Сброс

по току нагрузки >3А

+



+



автоматический через 4 часа после срабатывания (опционально 2 или 8 часов)

+

+

+

+

после восстановления напряжения >5кВ







+

ручной

+

+

+

+

Частота мерцания

30 раз в минуту

Максимальное время работы в режиме индикации

более 500 часов

Питание

Литиевые батареи, заменяемые, время работы более 20 лет

Напряжение работы

Navigator-LM: до 46 кВ

Navigator-LM HV: до 161 кВ

Допустимый максимальный ток

Navigator-LM: 25 кА/ 200 мс

Navigator-LM HV: 40 кА/1 s

Зона электромагнитного невлияния на ИКЗ со стороны соседних ВЛ

250 мм

Диаметр проводника линии

Navigator-LM: 4-29 мм

Navigator-LM HV: 13-36 мм

Материал индикатора

Поликарбонат/Полиамид

Фиксатор

Нержавеющая сталь

Видимость индикации

>50 м - день, >150 м — ночь, 360°

Вес

470 гр

Класс защиты

IP68


Horstmann Navigator-LM (A) - индикатор КЗ для ВЛ

Артикул: HMN-41-2101-111

  • Для ВЛ напряжением до 46 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • Шесть светодиодов высокой яркости

Цена: 10 469.87 грн.

Артикул: HMN-V28-8100-101-000

  • Для сетей до 46 кВ
  • Работает в сетях со всеми режимами нейтрали
  • Встроенная связь WAN
  • Удаленная настройка и обновление через iHost или локально через USB-передатчик
  • Ток срабатывания 7 -1200 А при самонастройке, либо фиксированное значение до 2000А
  • Питание от линии не требуется, срок службы батареи 20 лет.

Цена: Предоставляется по запросу

Horstmann индикатор КЗ дл ВЛ Smart Navigator (B)

Артикул: HMN-43-4026-202

  • Ток срабатывания 200 А
  • Диаметр проводника 8–29 мм
  • Автоматическое восстановление по времени через 8 часов
  • Восстановление: ручное, по времени

Цена: 13 747.93 грн.

Horstmann индикатор КЗ для ВЛ 110кВ с передачей данных и указанием направления Smart Navigator DFCI HV

Артикул: HMN-43-4518-100

  • Ток срабатывания 100 А
  • Диаметр проводника 13–36 мм
  • Автоматическое восстановление по времени через 4 часов
  • Восстановление: ручное, по времени, при восстановлении тока нагрузки >3 A
  • Для линий ВЛ напряжением до 161 кВ
  • Передача данных в диспетчерское управление, требуется установка блока Smart Reporter
  • Определение направления мощности аварийного тока
  • Сброс индикации при восстановлении тока, восстановлении напряжения, по истечении времени, ручной
  • Красный/зеленый/желтый светодиоды высокой яркости

Взять на тест  /  Запросить ТЗ  /  Защита тендера

Цена: 22 474.35 грн.

Horstmann индикатор КЗ для ВЛ 110кВ с передачей данных и указанием направления Smart Navigator DFCI HV, тип В

Артикул: HMN-43-4518-200

  • Ток срабатывания 100 А
  • Диаметр проводника 13–36 мм
  • Автоматическое восстановление по времени через 4 часов
  • Восстановление: ручное, по времени

Цена: 22 474.35 грн.

Horstmann индикатор КЗ дл ВЛ Smart Navigator-HV (C), 100 A, с передачей данных, 4 часа, Ø 13-36 mm, темпер. датчик

Артикул: HMN-43-4118-100

  • Ток срабатывания 100 А
  • Диаметр проводника 13–36 мм (HV Версия до 161 кВ)
  • Автоматическое восстановление по времени через 4 часов
  • Восстановление: ручное, по времени
  • Температурный датчик

Цена: 20 622.08 грн.

Horstmann индикатор КЗ для ВЛ 110кВ с передачей данных Smart Navigator HV

Артикул: HMN-43-4026-100

  • Ток срабатывания 200 А
  • Диаметр проводника 8–29 мм
  • Автоматическое восстановление по времени через 4 часов
  • Восстановление: ручное, по времени, при восстановлении тока нагрузки >3 A

Цена: 13 747.93 грн.

Horstmann индикатор КЗ для ВЛ 110кВ, 200 A, с передачей данных и указанием направления Smart Navigator DFCI HV

Артикул: HMN-43-4528-100

  • Ток срабатывания 200 А
  • Диаметр проводника 13–36 мм
  • Автоматическое восстановление по времени через 4 часов
  • Восстановление: ручное, по времени, при восстановлении тока нагрузки >3 A

Цена: 22 474.35 грн.

Horstmann индикатор КЗ дл ВЛ с передачей данных Smart Navigator

Артикул: HMN-43-4016-102

  • Для ВЛ напряжением до 46 кВ
  • Передача данных в диспетчерское управление, требуется установка блока Smart Reporter
  • Сброс индикации при восстановлении тока, восстановлении напряжения, по истечении времени, ручной
  • Красный светодиод высокой яркости

Цена: 13 323.28 грн.

Horstmann индикатор КЗ дл ВЛ Navigator LED+FLAG HV

Артикул: HMN-41-3206-226

  • Автоматическое восстановление светодиода через 4 часа, при восстановлении тока нагрузки более 3А
  • Восстаовление флажка через 24 часа
  • Ток срабатывания 200 A
  • Версия HV для линий до 161 кВ
  • Самодиагностика цепи батареи питания
  • Ручное тестирование и восстановление
  • Память пиковой нагрузки в течение 72 часов
  • Самодиагностика цепи батареи питания

Цена: 10 928.34 грн.

Horstmann индикатор КЗ дл ВЛ Navigator LED+FLAG HV

Артикул: HMN-41-3201-161

  • Автоматическое восстановление светодиода через 4 часа
  • Восстаовление флажка через 4 часа
  • Ток срабатывания 50 A
  • Версия HV для линий до 161 кВ
  • Самодиагностика цепи батареи питания
  • Ручное тестирование и восстановление
  • Память пиковой нагрузки в течение 72 часов
  • Самодиагностика цепи батареи питания

Цена: 11 228.72 грн.

Horstmann индикатор КЗ дл ВЛ Navigator-LM (C) HV

Артикул: HMN-41-2108-311

  • Для ВЛ напряжением до 161 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • 4 красных и 2 желтых светодиода высокой яркости для индикации повторных замыканий
  • Ток срабатывания 200А
  • Автоматическое восстановление по времени через 4 часа

Цена: 10 144.12 грн.

Horstmann индикатор КЗ дл ВЛ Navigator-LM (C) HV (сброс через 24 часа)

Артикул: HMN-41-2108-336

  • Для ВЛ напряжением до 161 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • Ток уставки 100А
  • Сброс индикации по времени через 24 часов
  • 4 красных и 2 желтых светодиода высокой яркости для индикации повторных замыканий

Цена: 13 122.91 грн.

Horstmann индикатор КЗ дл ВЛ Navigator-LM (A), 100 A, 4 часа,  Ø 8-29 mm

Артикул: HMN-41-2001-131

  • Для ВЛ напряжением до 46 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • Ток срабатывания 100А
  • Восстановление по времени через 4 часа
  • Диаметр проводника 8-29 мм
  • Шесть светодиодов высокой яркости

Цена: 20 834.22 грн.

Horstmann индикатор КЗ дл ВЛ Navigator-LM (C) HV (сброс через 8 часов)

Артикул: HMN-41-2108-332

  • Для ВЛ напряжением до 161 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • Ток уставки 100А
  • Сброс индикации по времени через 8 часов
  • 4 красных и 2 желтых светодиода высокой яркости для индикации повторных замыканий

Цена: 13 122.91 грн.

Horstmann прибор сбора и передачи данных Smart Reporter C1 для индикаторов DFCI

Артикул: HMN-28-3131-xxx

  • Предназначен для ИКЗ серии Smart Navigator DFCI, устанавливаемых на ВЛ,
  • Связь с индикаторами по радиоканалу, связь с сервером по GSM/GPRS

Цена: 125 968.58 грн.

Horstmann индикатор КЗ дл ВЛ Navigator LED+FLAG

Артикул: HMN-41-3201-166

  • Автоматическое восстановление светодиода через 4 часа
  • Восстновление флажка через 24 часа
  • Ток срабатывания 50 A
  • Версия для линий до 46 кВ
  • Самодиагностика цепи батареи питания
  • Ручное тестирование и восстановление
  • Память пиковой нагрузки в течение 72 часов
  • Самодиагностика цепи батареи питания

Цена: 13 623.66 грн.

Horstmann прибор сбора и передачи данных Smart Reporter C1

Артикул: HMN-28-3131-013

  • Предназначен для ИКЗ серии Smart Navigator, устанавливаемых на ВЛ,
  • Связь с индикаторами по радиоканалу, связь с сервером по GSM/GPRS

Цена: 125 968.58 грн.

Horstmann магнит для проверки Navigator,FKA 333

Артикул: HMN-49-6001-002

Магнит (проверка/восстановление)

Цена: 1 735.36 грн.

В наличии

Инструмент для установки и снятия индикаторов Smart Navigator 2.0

Артикул: HMN-49-6006-005

Инструмент для установки и снятия индикаторов неисправности воздушной линии для серии Smart Navigator 2.0

Цена: 16 267.51 грн.

Телескопическая штанга для установки Navigator 1-123 kV, макс длина 6,43 м

Артикул: HMN-65-0305-001

  • Телескопическая штанга с универсальным узлом крепления съемных приспособлений (длина приблизительно 6,43 м)
  • Номинальное напряжение: 123 кВ (только в полностью вытянутом состоянии)

Цена: 21 815.50 грн.

Штанга для установки Navigator LM

Артикул: HMN-65-0301-001

  • Предназначена для монтажа индикаторов серий Horstmann Navigator, Horstmann Smart Navigator,  устанавливаемых на воздушных линиях
  • Максимальное номинальное напряжение - 20 кВ

Цена: 21 883.89 грн.

Штанга для установки Navigator  1-52 kV, 2 м

Артикул: HMN-65-0301-004

Цена: 26 982.24 грн.

Horstmann USB трансмиттер для Smart Navigator 2.0

Артикул: HMN-28-5000-001

  • USB-передатчик для Smart Navigator 2.0

Цена: 12 680.24 грн.

Horstmann комплект ИКЗ Smart Navigator 2.0 для сетей среднего напряжения (1 мастер, 2 ведомых)

Артикул: HMN-V44-1130-101-000

  • Для сетей до 46 кВ
  • Встроенная связь WAN
  • Удаленная настройка и обновление через iHost или локально через USB-передатчик
  • Ток срабатывания 7 -1200 А при самонастройке, либо фиксированное значение до 2000А

Товар не поставляется

Horstmann комплект ИКЗ Smart Navigator 2.0 для сетей высокого напряжения до 220 кВ (1 мастер, 2 ведомых)

Артикул: HMN-V44-2130-101-000

  • Для сетей до 220 кВ
  • Встроенная связь WAN
  • Удаленная настройка и обновление через iHost или локально через USB-передатчик
  • Ток срабатывания 100 -1200 А при самонастройке, либо фиксированное значение до 2000А



Товар не поставляется

Horstmann индикатор КЗ для ВЛ 110кВ, 50 A, с передачей данных и указанием направления Smart Navigator DFCI HV

Артикул: HMN-43-4508-100

  • Ток срабатывания 50 А
  • Диаметр проводника 13–36 мм
  • Автоматическое восстановление по времени через 4 часов
  • Восстановление: ручное, по времени

Цена: 22 474.35 грн.

Horstmann индикатор КЗ дл ВЛ Navigator-LM (B) HV

Артикул: HMN-41-2108-213

  • Для ВЛ напряжением до 161 кВ
  • Сброс индикации по истечении времени, ручной
  • Шесть светодиодов высокой яркости
  • Ток срабатывания 200А



Цена: 13 122.91 грн.

В наличии

Horstmann индикатор КЗ дл ВЛ Navigator-LM (C)

Артикул: HMN-41-2004-332

  • Для ВЛ напряжением до 46 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • 4 красных и 2 желтых светодиода высокой яркости для индикации повторных замыканий
  • Ток срабатывания 100А
  • Восстановление по времени через 8 часов

Цена: 12 212.95 грн.

Horstmann индикатор КЗ дл ВЛ Navigator-LM HV (C) (PM)-CR (700A, 200ms)

Артикул: HMN-41-2008-xxx

  • Для ВЛ напряжением до 161 кВ
  • Сброс индикации при восстановлении тока, по истечении времени, ручной
  • 4 красных и 2 желтых светодиода высокой яркости для индикации повторных замыканий

Цена: 10 408.10 грн.

Залізний Гаррі
вул. Старосільська 1У, 2 під'їзд, 2 поверх 02125 Київ
+38 044 503-08-48 +38 044 503-08-45 [email protected] от 100 грн. Залізний Гаррі
