Softing WireXpert 500 - кабельный тестер для сертификации витой пары категории 5е, 6 и 6A (500 MHz)

Артикул: WX-500-CU

Ціна: 565 100.49 грн.

Закінчується
Закрити
от 0 грн.
565 100.49 грн.
Оплата:
  • безготівковий розрахунок (ціна на сайті вказана з ПДВ)
Доставка:
  • самовивіз зі складу у Києві (безкоштовно)
  • доставка транспортною компанією по Україні

За Вашим запитом оперативно:

  • підберемо обладнання та аналоги
  • надамо технічну консультацію

Softing WireXpert 500 - кабельный анализатор для сертификации витой пары. В базовой комплектации способен протестировать "постоянную линию" или "канал" на категорию 3, 5, 5e, 6, 6A (Class D/E/EA) на соответствие стандартам. Эта модель не поддерживает работу с оптическими модулями, что позволило снизить стоимость владения!

Благодаря мощному процессору, WireXpert 500 способен выполнить сложнейшие тесты за несколько секунд и выдать однозначный ответ проходит линия сертификацию или нет (Pass/Fail). Учитывая, что среда передачи данных может сильно отличаться, пользователь оценит универсальность этого устройства и возможность тестировать не только линии СКС построенных на витой паре. Опциональные модули дадут возможность проводить сертификацию патч кордов, тестировать коаксиальный кабель и Industrial Ethernet.

В новом анализаторе также есть ряд особенностей, которые облегчат работу пользователя. WireXpert 500 может запускать «Автотест» и просматривать информацию с любого устройства, основного или удаленного, что может существенно сократить время тестирования.

При необходимости, есть возможность приобрести и установить в прибор специальную лицензию WX-UP-FIBER, которая навсегда даст прибору возможность работать с оптическими модулями.

Знакомство с тестером для сертификации СКС Softing WireXpert

Настройка эталона

Тестирование Канала СКС

Тест Постоянной Линии

Комплект поставки кабельного анализатора Softing WireXpert 500:

  1. Основной LOCAL блок WireXpert 500 (500 МГц) - 1 шт
  2. Удалённый REMOTE блок WireXpert 500 (500 МГц) - 1 шт
  3. Адаптеры для тестирования постоянной линии CAT 6A - 2 шт
  4. Шнуры для адаптеров постоянной линии CAT 6A - 2 шт
  5. Адаптеры для тестирования канала CAT 6A - 2 шт
  6. Аккумуляторные Li-ion батареи - 2 шт
  7. Защитные крышки на экран - 2 шт
  8. Зарядные устройства AC - 2 шт
  9. Шнуры питания - 2 шт
  10. Гарнитуры - 2 шт
  11. Стилус - 2 шт
  12. USB накопитель с инструкцией и ПО
  13. Сертификат заводской калибровки
  14. Сумка для переноски

Дополнительные возможности тестера WireXpert 500 (опциональные модули):

Сертификация коаксиального кабеля PS-WX_AD_COAX2
Сертификация патч-кордов категории 5e PS-WX_AD_5e_PCORD2
Сертификация патч-кордов категории 6 PS-WX_AD_6_PCORD2
Сертификация патч-кордов категории 6A PS-WX_AD_6A_PCORD2
Сертификация кабеля Industrial Ethernet и Profinet WX_AD_IND_CH1

Параметры, измеряемые для сертификации витой пары на категорию или класс:

  • Длина кабеля (Length)
  • Схема распиновки коннектора (WireMap)
  • Задержка распространения (Propogation delay)
  • Смещение задержки сигнала по парам (Delay skew)
  • Возвратные потери (Return Loss)
  • Вносимые потери (Insertion Loss)
  • Перекрёстные помехи на ближнем конце (Near End Crosstalk, NEXT)
  • Перекрёстные помехи на дальнем конце (Far End Crosstalk, FEXT)
  • Сума перекрёстных помех на ближнем конце (Power Sum NEXT, PSNEXT)
  • Сума перекрёстных помех на дальнем конце (Power Sum FEXT, PSFEXT)
  • Отношение перекрестной наводки к сигналу на дальнем конце (ACRN)
  • Равноуровневые перекрестные наводки на дальнем конце (ACRF - формально ELFEXT)

Система двойного управления Softing WireXpert 500

Тестирование на основе предварительно созданного списка (List-Based Testing)

Тестирование на основе предварительных списков (LBT) - это первый в мире пример использования настраиваемой иерархической схемы маркировки кабелей. Тестирование по спискам меняет порядок проведения тестирования кабеля. Ранее, при сохранении результатов сертификации кабеля, приходилось каждый раз вводить наименование и шифровать в названии файла данные об объекте, патч панели, месте её расположения и номере порта, чтоб потом не запутаться в полученных результатах. Постоянное заполнение имён файлов, отнимало больше времени чем сам процесс тестирования.

Новый метод заключается в том, что список тестируемых объектов составляется заранее на компьютере практически в автоматическом режиме. Нужно просто ввести наименование объекта, этаж, название патч-панелей и указать количество портов. Программное обеспечение само создаст предварительный список названий будущих тестов. Легко загрузив этот список в прибор, Вы получаете возможность использовать имена файлов из предварительно созданного перечня, что значительно облегчит и ускорит процесс тестирования.

Сравнительная таблица сертификаторов СКС:

  WireXpert
500
WireXpert
500 PLUS
WireXpert
4500
Производитель Softing Softing Softing
Среда передачи данных медь медь/оптика медь/оптика
Сертификация категории 3, 5, 5e, 6, 6A 3, 5, 5e, 6, 6A 3, 5, 5e, 6, 6A, 8
Сертификация классов C, D, E, Ea C, D, E, Ea C, D, E, Ea, F, Fa, I/II
Аттестация 10GBASE-T 10GBASE-T 40GBASE-T
Частотный диапазон 500 МГц 500 МГц 2500 МГц
Время выполнения “Автотест” для категории 6A 9 сек 9 сек 9 сек
Уровень точности IIIe (IV) IIIe (IV) VI/2G
Количество сохраняемых отчетов в памяти 6000 6000 6000
Возможность расширение памяти USB USB USB
Время работы от батареи Li-Ion 8 часов 8 часов 8 часов
Сенсорный цветной 5" промышленный дисплей + + +
Идентичный основной и удалённый блок с экраном + + +
Управление тестом и сохранение с любого блока + + +
Библиотека кабелей разных производителей + + +
Переговорное устройство + + +
ПО для обработки результатов на ПК + + +
Модули сертификации канала Cat. 6A + + +
Модули сертификации постоянной линии Cat. 6A + + +
Шнуры для адаптеров постоянной линии Cat. 6A + + +
Модули для сертификации постоянной линии Class F/FA      опция*
Модули для сертификации канала Class F/FA     опция*
Модули для сертификации оптики OLTS (SM)   опция* опция*
Модули для сертификации оптики OLTS EF (MM)   опция* опция*
Модули для сертификации коаксиального кабеля опция* опция* опция*
Модули для сертификации Industrial Ethernet (M12) опция* опция* опция*
Модули для сертификации патчкордов Cat. 5e опция* опция* опция*
Модули для сертификации патчкордов Cat. 6 опция* опция* опция*
Модули для сертификации патчкордов Cat. 6A опция* опция* опция*
Поиск неисправностей + + +
Длина кабеля + + +
WireMap (Схема распиновки коннектора) + + +
Propogation delay (Задержка распространения) + + +
Delay skew (Смещение задержки сигнала по парам) + + +
Return Loss (Возвратные потери) + + +
Insertion Loss (Вносимые потери) + + +
Near End Cross Talk (NEXT) + + +
Far End Cross Talk (FEXT) + + +
Power Sum NEXT (PSNEXT) + + +
Power Sum FEXT (PSFEXT) + + +
Attenuation to Crosstalk Ratio Near-end (ACRN) + + +
Equal Level FEXT (ACRF - формально ELFEXT) + + +
Интервал между калибровками 1 год. Артикул. PS-WIREXPERT_CAL
Код для заказа тестера (с заводской калибровкой) PS-WX500-CU WX-500-PLUS PS-WX4500

* не входит в стандартную комплетацию прибора

Зателефонуйте та замовте Softing WireXpert 500 - кабельный тестер для сертификации витой пары категории 5е, 6 и 6A (500 MHz) у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. Softing IT Networks WX-500-CU: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.

Дивіться аналоги WX-500-CU у категорії: Кабельные тестеры Softing IT Networks, Кабельні тестери, LAN тестери витої пари, тестери RJ45, Сертифікація СКС на категорію 5e/6/6A/7/8

Технические характеристики Softing WireXpert 500:

Сертификация медного кабеля (витая пара)
Диапазон частот 1 - 500 МГц
Точность измерений Превосходит TIA 1152 & IEC61935-1 level IIIe
Сертификация, стандарты TIA-568-C.2 CAT 5e, 6, 6A
ISO/IEC 11801, EN 50173 Class D, E, EA
Патч корды CAT 5e, 6, 6A
Время автотеста – CAT 6A 9 сек.
Длина линии, макс. До 500 м. (двустороннее тестирование)
Рессурс адаптеров

Канал: 10 000 подключений
Постоянная линия: 5000 подключений

Параметры тестирования
(TIA 1152, IEC 61935-1)

Распиновка коннекторов (Wiremap)
Сопротивление цепи (Loop Resistance): 0 до 40 Ω, ±0.1 Ω
Длина кабеля (Length): 0 до 500 м, ±0.5 м (двустороннее тестирование)
Задержка распространения (Propagation Delay): 0 до 5000 нс, ±1 нс
Затухание линии (Attenuation): 0 до 70 дБ, ±0.1 дБ
Pair-to-Pair и Power-Sum NEXT: 0 до 85 дБ, ±0.2 дБ
Pair-to-Pair и Power-Sum ACRF: 0 до 85 дБ, ±0.2 дБ
Возвратные потери (Return Loss): 0 до 40 дБ, ±0.2 дБ
ACRN, PSACRN: 0 до 85 дБ, ±0.5 дБ

Расширенная диагностика Поиск неисправностей кабеля по RL и NEXT
Общие характеристики

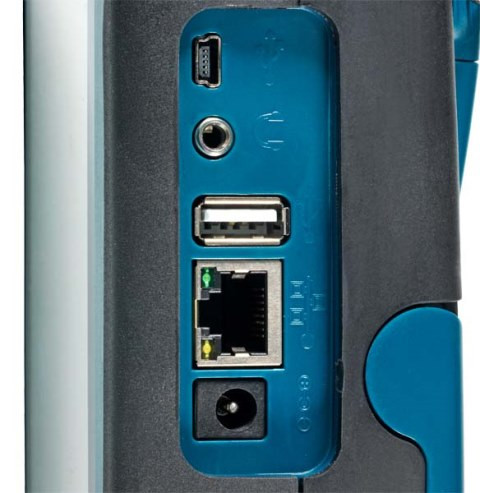

Подключение и интерфейсы:

Разъем для подключения видеомикроскопа
RJ45 Ethernet разъем
USB интерфейс
Разъем для подключения гарнитуры
Разъем питания

Защита по напряжению Да (от телефонного напряжения)
Экран 5" промышленный LCD сенсорный экран на обоих устройствах
Корпус Корпус из прорезиненного пластика повышенной прочности
Протестирован на падение с 1.5 м на твердую поверхность
Функции удаленного блока Просмотр и сохранение результатов теста, запуск автотеста
Источник питания Адаптер переменного тока 100-240В на 12В, 3A
Батарея Li-Ion аккумулятор (более 8 часов работы)
Внутренняя память 6000 протоколов испытаний медного кабеля CAT6A
Внешняя память Внешний USB накопитель
ПО для подготовки отчетов В комплекте. Отчеты в формате *.CSV и *.PDF
Размеры 223 х 124 х 70 мм (с адаптерами канала 6ACH)
Вес 1,4 кг / устройство
Поддержка языков ru, tw, cs, en, fi, fr, de, it, ja, ko, pl, pt, es, sv, tr
Рабочая температура от 0 до 40 °C
Температура хранения от -20 до 60 °C
Влажность от 10% до 80%
Русскоязычный интерфейс Есть
Операционные системы и
минимальные требования

Microsoft Windows XP/7/8, 32 or 64 bits
Intel Core 2 Duo, 2GHz
200Mb of free disk space
1GB RAM
Microsoft NET framework 4.0

Интервал между калибровками 1 год



Модули и аксессуары для тестера Softing WireXpert 500:

PS-WX500

  1. Основной LOCAL  модуль WireXpert 500 (500 МГц) - 1 шт
  2. Удаленный REMOTE модуль WireXpert 500 (500 МГц) - 1 шт
  3. Адаптеры для тестирования постоянной линии  CAT 6A - 2 шт
  4. Шнуры для адаптеров постоянной линии CAT 6A - 2 шт
  5. Адаптеры для тестирования канала CAT 6A - 2 шт
  6. Аккумуляторные Li-ion батареи - 2 шт
  7. Защитные крышки на экран - 2 шт
  8. Зарядные устройства AC - 2 шт
  9. Шнуры питания - 2 шт
  10. Гарнитуры - 2 шт
  11. Стилус - 2 шт
  12. USB накопитель с инструкцией и ПО
  13. Сертификат заводской калибровки
  14. Сумка для переноски

PS-WIREXPERT_CAL

Калибровка тестеров:

  • WireXpert 4500
  • WireXpert 500 Plus
  • WireXpert 500

Калибровка тестера для сертификации кабеля Softing серии WireXpert действительна в течение одного года со дня её проведения. Дата последней калибровки хранится в приборе и отображается в каждом отчете о результатах тестирования кабеля, чтобы гарантировать заказчику сохранение необходимой точности прибора.

WX-UP-FIBER
Апгрейд тестера WireXpert 500 (медь) до WireXpert 500-PLUS (медь/оптика). Производится самостоятельно, без отправки прибора в сервисный центр.
Модули для сертификации витой пары. Канал СКС (Channel)

WX_AD_6ACH2

Модули для сертификации канала RJ45 (Class EA / CAT6A) - 2 шт
Модули для сертификации витой пары. Постоянная Линия СКС (Permanent Link)

WX_AD_6ALKIT2

Модули для сертификации постоянной линии RJ45 (Class EA / CAT6A) - 2 шт
Шнуры для адаптеров постоянной линии (Class EA / CAT6A) - 2 шт
Шнуры для адаптеров постоянной линии (Class EA / CAT6A) - 2 шт
Модули для сертификации патчкордов (витая пара)

WX_AD_5e_PCORD2

Набор модулей для тестирования патчкордов CAT5e (RJ45) - 2 шт

WX_AD_6_PCORD2

Набор модулей для тестирования патчкордов CAT6 (RJ45) - 2 шт

WX_AD_6A_PCORD2

Набор модулей для тестирования патчкордов CAT6A (RJ45) - 2 шт
WX_AC_5e_REF_PCORD1 Эталонный патчкорд CAT5e (RJ45) - 1шт
WX_AC_6_REF_PCORD1 Эталонный патчкорд CAT6 (RJ45) - 1шт
WX_AC_6A_REF_PCORD1 Эталонный патчкорд CAT6A (RJ45) - 1шт
WX_AC_5e_PCTEST_JACK2 Сменный порт RJ45 (CAT5e) для замены на патчкордных модулях - 2 шт
WX_AC_6_PCTEST_JACK2 Сменный порт RJ45 (CAT6) для замены на патчкордных модулях - 2 шт
WX_AC_6A_PCTEST_JACK2 Сменный порт RJ45 (CAT6A) для замены на патчкордных модулях - 2 шт
Модули для сертификации Коаксиального кабеля

WX_AD_COAX2

Набор адапетров для тестирования коаксиального кабеля 75 Ом с коннектором F-типа, 1-2400 МГц, в соответствии с TIA570B, 568C.4 - 2 шт
