Эрстед РИ-10М1 - рефлектометр импульсный с программным обеспечением IRView 4.0

Артикул: 3-20-0994

Цена: 1 753.12 $

Закрыть
от 0 $
1 753.12 $

Импульсный рефлектометр Эрстед РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар). Прибор предназначен для работы, как в полевых, так и в стационарных условиях.

РИ-10М1 по характеристикам заменяет приборы ИР-10, ИР-10М, РИ-10 и является обновленной версией легендарного рефлектометра РИ-10М.

Особенности РИ-10М1

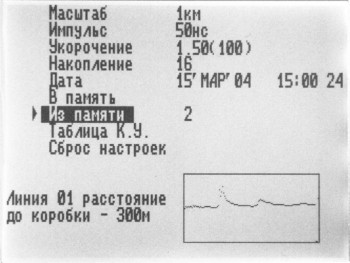

  • Отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек
  • Измерение в реальном масштабе времени
  • Максимальная дальность - до 50 км
  • Высокое разрешение по дальности:
    • 1 м в диапазонах 250 м – 2,5 км
    • 2 м – 20 м в диапазонах 5 км – 50 км
  • Возможность детального рассмотрения любого участка рефлектограммы
  • Подавление асинхронных помех
  • Режим регистрации разбитости пар
  • Энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения
  • Режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти
  • Сравнение с рефлектограммой из памяти прибора
  • Встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
  • Возможность обмена данными с ПК
  • Брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67)

Комплект поставки

  • Рефлектометр импульсный РИ-10M1 – 1 шт.
  • Блок питания (зарядное устройство) – 1 шт.
  • Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 2 шт.
  • Кабель COM-to-COM – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Компакт-диск с программным обеспечением – 1 шт.
  • Сумка для аксессуаров – 1 шт.

Технические характеристики Эрстед РИ-10М1

Диапазон измерения расстояния (временной задержки) от 0 до 50000 м (от 0 до 500 мкс)
Поддиапазоны измерений
  • 0 - 250 м (0 - 2,5 мкс)
  • 0 - 500 м (0 - 5 мкс)
  • 0 - 1000 м (0 - 10 мкс)
  • 0 - 2500 м (0 - 25 мкс)
  • 0 - 5000 м (0 - 50 мкс)
  • 0 - 12500 м (0 - 125 мкс)
  • 0 - 25000 м (0 - 250 мкс)
  • 0 - 50000 м (0 - 500 мкс)
Инструментальная погрешность измерения расстояния от 0,04% до 0,4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1,500
Эффективная частота дискретизации 100 МГц
Длительность зондирующего импульса от 10 нс до 20 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку (20 В в режиме х/x)
Чувствительность приёмного тракта не хуже 1 мВ
Диапазон перекрываемого затухания не менее 80 дБ
Диапазон установки коэффициента укорочения от 1,00 до 3,00, с шагом 0,01
Дисплей монохромный 3,8” (320×240 пикселей)
Время непрерывной работы от аккумуляторной батареи не менее 8 часов
Время непрерывной работы через блок питания не ограничено
Габаритные размеры 240х200х115 мм
Вес прибора с аккумуляторной батареей не более 2 кг
Диапазон рабочих температур от -20 °С до +40 °С

Применение Эрстед РИ-10М1

Рефлектометр РИ-10М1 служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

РИ-10M1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

РИ-10М1 может использоваться для определения длины кабеля при его производстве, складировании и торговле.

Опции и аксессуары для Эрстед РИ-10М1

УП-1 Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-5.0BNC Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25 Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5 Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK Переходник BNC.M – клеммы
