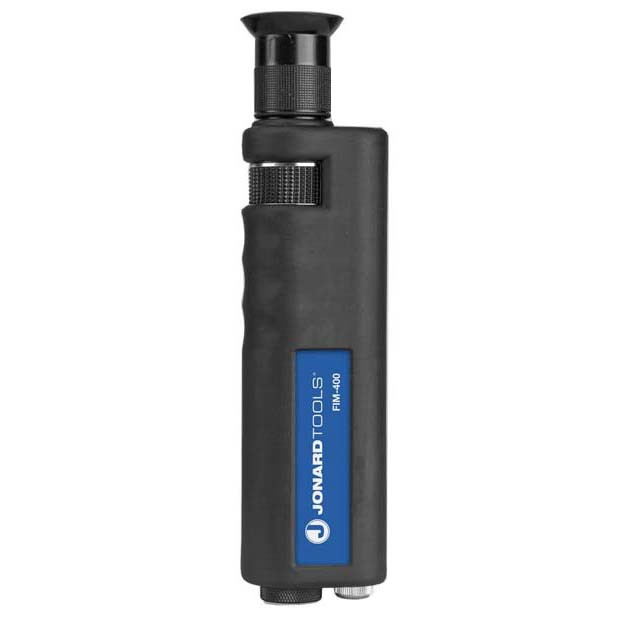

Jonard Tools FIM-400 - Мікроскоп для контролю чистоти торців оптичних конекторів FC, SC, ST, LC (збільшення 400х)

Jonard FIM-400 - ручний мікроскоп для перевірки чистоти конекторів FC, SC, ST, LC на оптичних патч кордах і пігтейлах.

FIM-400 має 400-кратне збільшення, поворотне колесо для фокусування, 2.5-міліметрові та 1.25-міліметрові адаптери для використання на більшості оптоволоконних конекторів (FC, SC, ST та LC). Ахроматична лінза забезпечує відмінну візуалізацію, а вбудовані лазерні фільтри збільшують безпеку оператора (проте мікроскопи не призначені для використання на активних волокнах). Коаксіальне підсвічування дає чіткий вигляд поверхні торця волокна.

Для підсвічування волокна використовується енергоефективний світлодіод. Мікроскоп має міцний прогумований корпус, під пальцеві виїмки та ремінець для безпечного утримання. Джерелом живлення є три батареї AAA. Постачається в нейлоновому міцному чохлі.

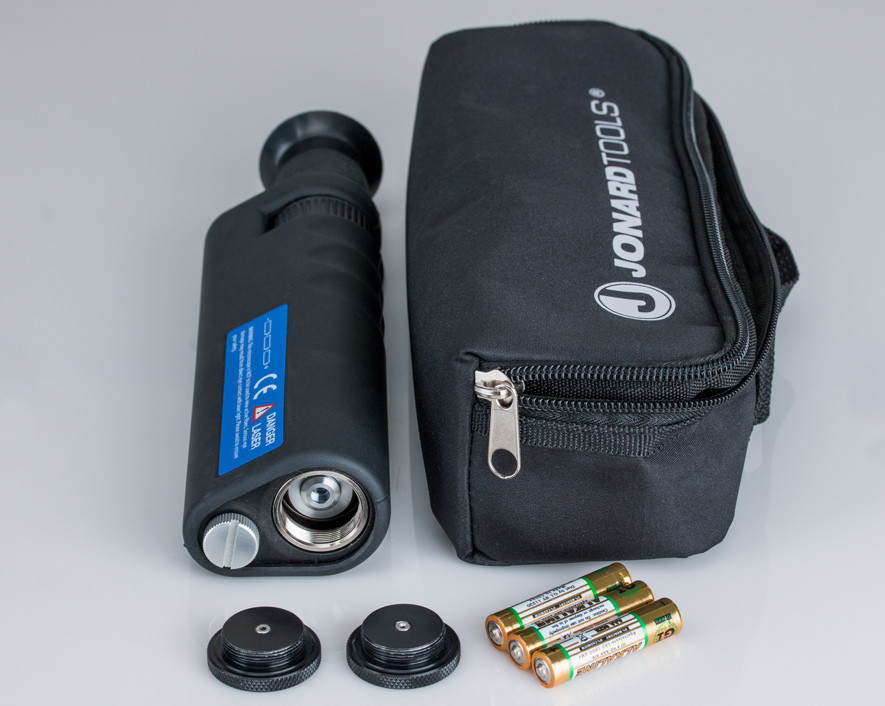

Комплектація мікроскопа для оптичних конекторів Jonard FIM-400:

1. Мікроскоп із збільшенням 400х
2. Адаптер 2.5 мм для підключення конекторів FC, SC, ST
3. Адаптер 1.25 мм для підключення конекторів LC
4. Нейлоновий чохол
5. Батареї ААА – 3 шт.

Характеристики мікроскопа для оптичних конекторів Jonard FIM-400:

• Збільшення: 400х кратне
• Огляд конекторів на наявність подряпин, сколів, дефектів та забруднень
• Поворотне колесо для ручного фокусування
• Універсальні адаптери: 2.5 та 1.25 мм (для конекторів FC, SC, ST, LC)
• Вбудований фільтр оптичного випромінювання для захисту очей
• Коаксіальне підсвічування, білий світлодіод.
• Ергономічна рукоятка з підпальцевими виїмками
• Ремінець для безпечного утримання та нейлоновий чохол у комплекті
• Джерело живлення: три батареї AAA
• Нейлоновий чохол
• Габарити: 22.86×6.35×5.08 см
• Вага: 576.58 г

Нормальний вигляд чистого оптичного конектора (MM/SM):

Брудні чи пошкоджені конектори:

Підготовка до роботи:

Мікроскоп поставляється у повністю зібраному вигляді і потребує лише кілька кроків, перш ніж він буде готовий до використання.

1. Дістаньте прилад із коробки.
2. Далі слід вставити три батареї "AAA". Відкрутіть кришку відсіку для батарей і вставте елементи живлення стороною «-» вгору, відповідно полюс «+» буде спрямований вниз (у напрямку кнопки включення підсвічування). Після встановлення батарей – прикрутіть кришку відсіку назад.
3. Якщо ви придбали мікроскоп волокна з універсальним адаптером, він повинен бути на місці, і ваш прилад готовий до використання. Якщо адаптер постачається окремо, просто прикрутіть його до приладу.

Використання мікроскопа:

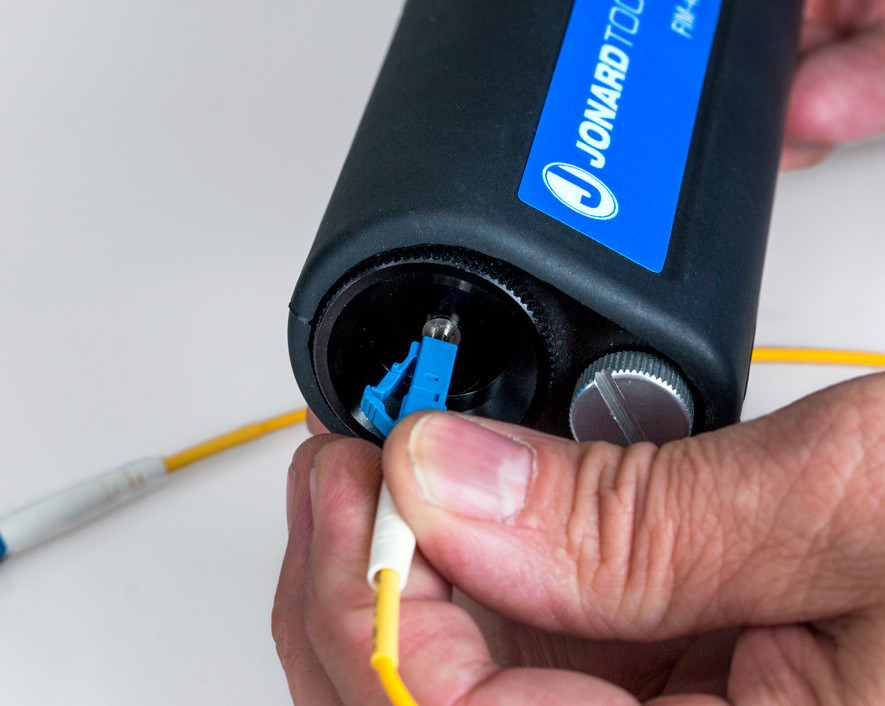

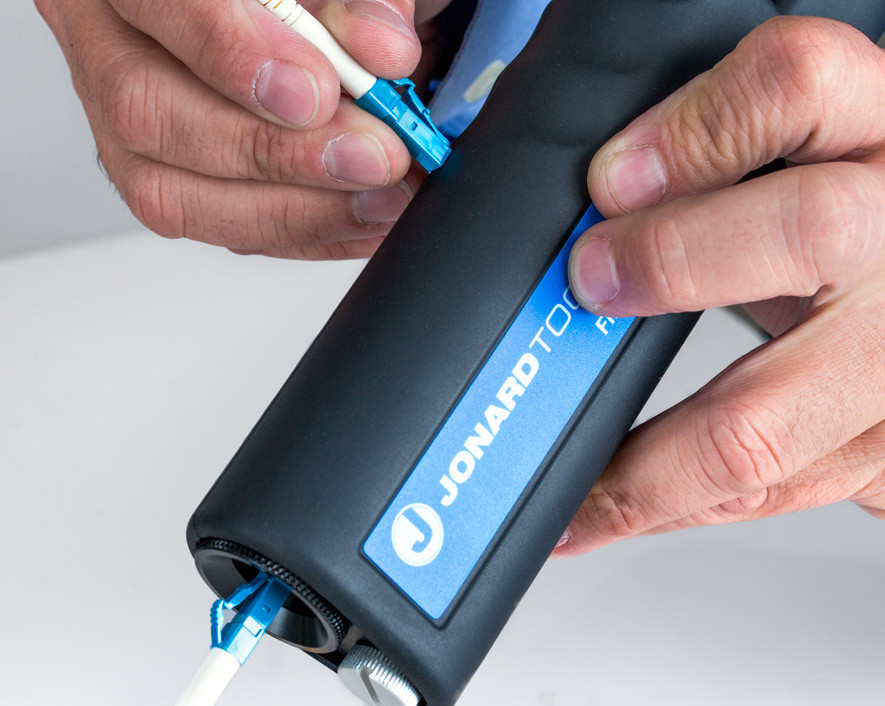

1. Вставте оптичний конектор у універсальний адаптер до упору. Немає ніяких спеціальних фіксаторів або засувок для утримання конектора, його фіксація відбувається за рахунок щільного обхвату гільзовою частиною універсального адаптера. Конектори типу FC, SC та ST сумісні з адаптером 2.5 мм. Для огляду роз'ємів LC на мікроскоп повинен бути встановлений адаптер 1.25 мм.
2. Увімкніть підсвічування, натисканням та утриманням кнопки.
3. Піднесіть окуляр до ока та сфокусуйте зображення. Центрівка положення конектора не потрібна.
