РЕЙС-405 - рефлектометр компьютерный

Артикул: REIS-405

Цена: 7 751.96 $

Закрыть
от 0 $
7 751.96 $

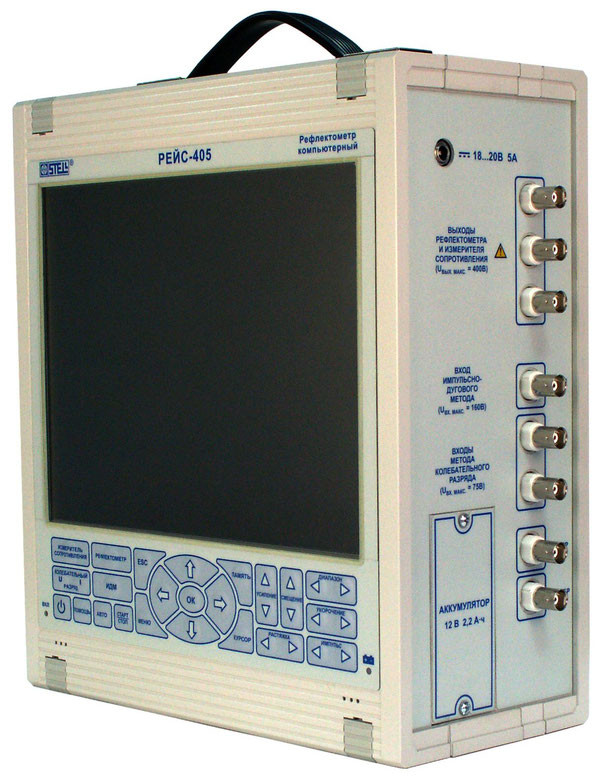

РЕЙС-405 - это мощный и компактный компьютерный рефлектометр, который служит для определения мест повреждений в силовых кабельных линиях. Высокоэффективен при использовании как в составе электроизмерительных лабораторий, так и автономно, для решения задач обнаружения, идентификации и определения расстояния до мест дефектов в силовых кабельных линиях. Также может быть также использован для измерения и других типов линий с металлическими проводниками. В электроизмерительной лаборатории РЕЙС-405 может быть использован либо как постоянно-встроенный прибор, либо как съемный прибор.

Преимущества:

  • четыре метода измерения,
  • большой встроенный цветной дисплей,
  • возможность подключения внешнего дисплея любого размера,
  • мощный зондирующий сигнал,
  • увеличенный диапазон измерения,
  • простой, интуитивно-понятный интерфейс,
  • прямое управление параметрами,
  • универсальное питание.

РЕЙС-405 выполнен в виде моноблока и является измерительной системой, которая объединяет в себе четыре измерительных прибора:

  • рефлектометр для металлических кабельных и воздушных линий,
  • измеритель сопротивления изоляции,
  • измеритель по импульсно-дуговому методу,
  • измеритель по методу колебательного разряда.








Метод измерения сопротивления изоляции и метод отраженных импульсов могут быть использованы для измерения любых линий с металлическими проводниками: силовых кабельных линий, линий связи, контроля, управления и других. Для этого не нужны никакие дополнительные устройства.

Два других метода: импульсно-дуговой метод и метод колебательного разряда могут быть реализованы только совместно со специальной высоковольтной испытательной установкой и высоковольтным импульсным генератором, а также по крайней мере тремя необходимыми высоковольтными присоединительными устройствами, способными с минимальными искажениями передавать сигналы от системы к исследуемой линии и от линии к системе:

  • присоединительным устройством по напряжению (для метода колебательного разряда по напряжению),
  • присоединительным устройством по току (для метода колебательного разряда по току),
  • устройством связи импульсно-дугового метода (для импульсно-дугового метода).

Эти устройства не входят в комплект поставки прибора.



Технические характеристики



Режим "Метод рефлектометра"

Диапазоны измеряемых расстояний
(при коэффициенте укорочения 1,5)
минимальный диапазон – 250 м
максимальный диапазон – 250 000 м
Коэффициент укорочения установка или измерение в пределах 1,00...7,00
встроенная таблица
Зондирующие сигналы амплитуда 25 В...120 В
длительность от 30 нс до 300 мкс
Выходное сопротивление 10...1 000 Ом, программно-регулируемое, с отображением величины на экране
Инструментальная погрешность измерения расстояния не более 0,1 %
Система отсчета расстояния при помощи вертикальных курсоров
Режимы измерения прямой - считывание и отображение текущей рефлектограммы по любому из входов: вход L1, вход L2, вход L3
сравнение - наложение двух или трёх рефлектограмм (вход-вход, вход-память, память-память, входы L1-L2-L3)
раздельный - зондирование по входу L1 и приём по входам L2 или L3 (L1-L2, L1-L3)
разность – отображение результата разности между двумя рефлектограммами (вход-вход, вход-память, память-память)
Растяжка возможность растяжки выбранного участка рефлектограммы
Память возможность запоминания более 1000 рефлектограмм и импульсных характеристик во встроенной энергонезависимой памяти
Отстройка от аддитивных помех и шумов усреднение посредством цифрового накопления, фильтрация сигналов
Отстройка от синхронных помех при считывании рефлектограмм - за счет использования режимов сравнения и разности рефлектограмм исправных и неисправных линий (жил кабеля)
при цифровой обработке рефлектограмм из памяти - за счет использования режимов сравнения и разности рефлектограмм линии из памяти и рефлектограмм неисправных линий (жил кабеля)
Отображение информации рефлектограммы и результаты обработки отображаются в графическом виде на цветном TFT экране размером 10,4''
режимы, параметры и информация - в алфавитно-цифровом и символьном виде






Режим "Метод колебательного разряда"

Диапазоны измеряемых расстояний
(при коэффициенте укорочения 1,5):
минимальный диапазон – 250 м
максимальный диапазон – 250 000 м
Максимальная амплитуда входных сигналов 50 В
Входное сопротивление по волновому входу 300 Ом
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от –18 до +74 дБ
Режимы работы просмотр линии
ожидание разряда
автозапуск (с возможностью автоматического сохранения импульсных характеристик в памяти)
Частота дискретизации 200 МГц
Подключение к линии (при методе колебательного разряда) через присоединительное устройство по напряжению или по току



Режим "Импульсно-дуговой метод"

Диапазоны измеряемых расстояний
(при коэффициенте укорочения 1,5)
минимальный диапазон – 250 м
максимальный диапазон – 250 000 м
Диапазон амплитуд входных сигналов (периодических и однократных) на входе 0,002 … 120 В (без присоединительного устройства напряжения)
Инструментальная погрешность измерения расстояния не более 0,1 %
Усиление от –18 до +74 дБ
Режимы работы просмотр линии
ожидание разряда
автозапуск (с возможностью автоматического рефлектограмм в памяти)
два источника синхронизации: внутренняя и внешняя (сигнал синхронизации принимается на соответствующем входе)
Частота дискретизации 200 МГц






Питание прибора осуществляется через:

  • cеть переменного тока 100...240 В, 50...60 Гц
  • cеть постоянного тока 12В.

Условия эксплуатации: 0...+50 °С
Габаритные размеры (ШxВxГ): 270 x 300 x 122 мм
Масса: не более 7,5 кг







Комплект поставки

  • Рефлектометр компьютерный РЕЙС-405 - 1 шт.
  • Присоединительный кабель для метода рефлектометра, 2 метра - 3 шт.
  • Присоединительный кабель устройства связи по току, 3 метра - 1 шт.
  • Присоединительный кабель устройства связи по напряжению, 3 метра - 1 шт.
  • Блок питания от сети переменного тока - 1 шт.
  • Руководство по эксплуатации - 1 шт.
