Greenlee UT10-22 - кабельная лебёдка на мобильной платформе MVB (44,5кН)

Артикул: GT-6906-22

Товар не поставляется

Оплата:
  • безналичный расчет (цена на сайте указана с НДС)
Доставка:
  • самовывоз со склада в Киеве (бесплатно)
  • доставка транспортной компанией по Украине

По Вашему запросу оперативно:

  • подберём оборудование и аналоги
  • окажем техническую консультацию

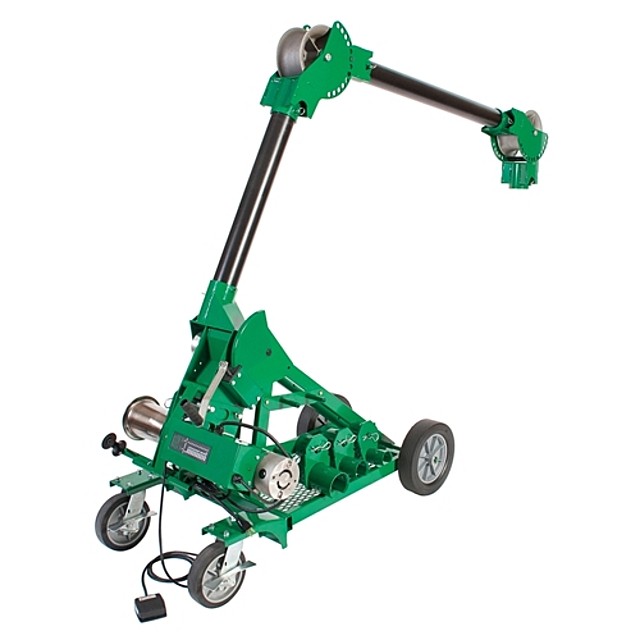

Greenlee UT10-22 – электрическая кабельная лебедка с максимальным тяговым усилием 44,5 кН. Для удобства транспортировки, она оснащена мобильной платформой MVT, а вращающаяся на 360 градусов 3-х метровая стрела делает эту модель идеальным устройством для монтажа кабеля в канализации. Причем для этого не требуется никаких вспомагательных приспособлений.

Благодаря высокой степени проработки решения, достигается сокращение времени на подготовку Greenlee UT10-22 к работе. Это реализуется путем оперативной фиксации стрелы на торце кабельной канализации диаметром от 50 до 130 мм, расположенной в вертикальной или горизонтальной плоскости.

При монтеже кабеля, торец трубы кабельной канализации служит для лебедки точкой опоры, что исключает необходимость ее крепления.

Для протяжки кабеля в траншеях, коллекторах, по лоткам, направляющим и эстакадам, дополнительно к лебедке поставляются соответствующие платформы.

Лебедка имеет 2-х скоростной двигатель и педаль дистанционного управления его работой.

В качестве троса в Greenlee UT10-22 используется полимерный канат, выдерживающий усилие 142 кН (14,4 т). Причем на барабан лебедки наматывается всего несколько его витков, что делает лебедку компактной и удобной в эксплуатации. На корпусе лебедки размещен динамометр, который контролирует приложенное тяговое усилие.

Работа Greenlee UT10-22 хорошо демонстрируется на видео:







Позвоните и закажите Greenlee UT10-22 - кабельная лебёдка на мобильной платформе MVB (44,5кН) в компании «Залізний Гаррі» (г. Киев) по выгодной цене и доставкой по Украине. Greenlee GT-6906-22: описание, фото, технические характеристики, инструкции, отзывы, техническая поддержка.

Смотрите аналоги GT-6906-22 в категории: Greenlee UltraTugger 10 - электрические кабельные лебедки 44,5кН

Технические характеристики Greenlee UT10-22

Табл.1. Соотношения тягового усилия и скорости монтажа кабеля при использовании UT10-22

Нагрузка Низкая скорость Высокая скорость
Без нагрузки 2,74 м/мин 4,88 м/мин
До 8,9 кН (0,9 т) 2,44 м/мин 4,27 м/мин
До 17,8 кН (1,8 т) 2,29 м/мин 4,66 м/мин
До 26,7 кН (2,7 т) 2,13 м/мин -
До 44,5 кН (4,5 т) 1,83 м/мин -

Табл.2. Режимы работы кабельной лебедки UT10-22

Приложенное тяговое усилие Режим работы
0 - 28,9 кН (0 - 2948 кг) непрерывный
28,9 - 35,6 кН (2 948 - 3 631 кг) 5 мин вкл./5 мин выкл
35,6 - 44,5 кН (3 631 - 4 539 кг) кратковременно

Табл.3. Технические параметры лебедки Greenlee UT10-22

Параметр Значение
Максимальное тяговое усилие 44,5кН (4 539 кг)
Тип привода электрический
Количество фаз питающего напряжения 1
Напряжение питания, В 220
Частота питающего напряжения, Гц  50
Ток потребления, А 12
Уровень шума, дБ/м 75
Материал стрелы сталь
Длина стрелы, м 3
Габариты лебедки, мм 290 х 660 х 170
Вес лебедки, кг 38,0

Вес мобильной платформы, кг 146

Способы применения кабельной лебедки Greenlee UT10-22

Вариант 1 - Вытягивание кабеля по вертикальной канализации вверх

Вариант 2 - Вытягивание кабеля по вертикальной канализации вниз



Вариант 3 - Протяжка кабеля по городской кабельной канализации при помощи UT10-22

Вариант 4 - Монтаж кабеля в траншеях и коллекторах и в других условиях, совместно с кабельными роликами.





Опции и аксессуары  кабельной лебедке Greenlee UT10-22

Фото Наименование
Greenlee FG01 - система регистрации для кабельных лебедок
Патформа с цепью для крепления лебедки к трубе
Напольная платформа
Канаты
     Линейные кабельные ролики для монтажа кабеля по опорам
Линейные кабельные ролики
  Угловые кабельные ролики
Кабельные чулки
  Гель-смазка
Кабельные домкраты
