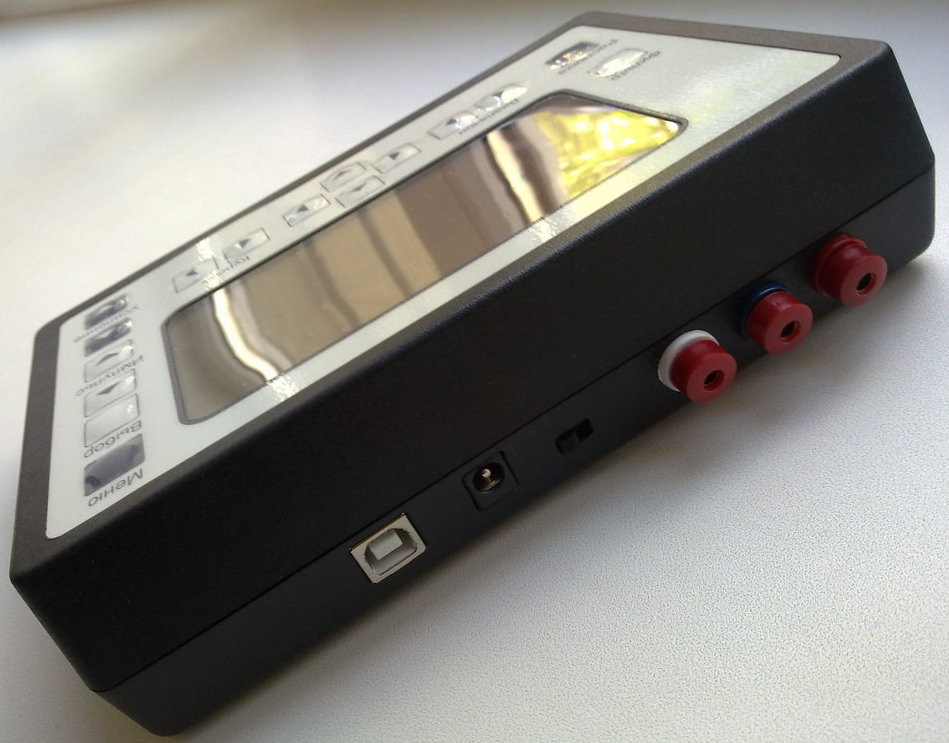

КБ Связь Сова - рефлектометр с функцией моста и измерителем параметров U, R, C

Артикул: kb-5800-6-02

Цена: 588.86 $

Закрыть
от 0 $
588.86 $

Рефлектометр Сова с функцией моста служит для определения характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии. Расстояние до места повреждения определяется мостовым методом. Сова измеряет напряжение (U), сопротивление (R), емкость (C) и омическую асимметрию (A).

Отличительные особенности прибора:

  • высокая чувствительность: отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран;
  • высокая точность;
  • большое поле для отображения рефлектограмм и текста на дисплее 115х65 мм;
  • малые габариты и вес;
  • доступная цена;
  • универсальность методов измерения.



Комплект поставки:

  • прибор Сова - 1 шт.
  • сумка для переноски - 1 шт.
  • адаптер для зарядки аккумулятора (Li-Ion Charger) - 1 шт.
  • кабель рефлектометра - 1 шт.
  • комплект кабелей для моста - 1 шт.
  • руководство пользователя - 1 шт.

Технические характеристики КБ Связь Сова

Технические характеристики рефлектометра:

  • диапазон измеряемых расстояний: до 20 км (минимальный диапазон - от 0 до 60 м);
  • длительность зондирующего импульса: от 5 нс до 50 мкс;
  • амплитуда зондирующего импульса: 5 В;
  • максимальное разрешение: 0,25 м;
  • инструментальная погрешность на диапазонах 1 км и более не превышает 0,15%;
  • выходное сопротивление: 100 Ом;
  • установка коэффициента укорочения с шагом 0,001 (таблица коэффициентов для стандартных кабелей);
  • перекрываемое затухание: 92 дБ;
  • максимальная чувствительность: отраженный сигнал 0,3 мВ дает отклонение на весь экран;
  • возможность растяжки любого участка диапазона до минимального шага;
  • возможность долговременного хранения в энергонезависимой памяти до 24-х рефлектограмм с параметрами измерений и дополнительным текстом;
  • режим сравнения различных рефлектограмм;
  • цифровая фильтрация аддитивных и синхронных помех;
  • отдельный канал посылки импульсов для определения мест перепутывания жил в кабелях.


Технические характеристики моста и измерителя параметров U, R, C:

  • диапазон измерения постоянного напряжения: от 0 до 350 В;
  • диапазон измерения переменного напряжения: от 0 до 250 В;
  • погрешность измерения напряжений: не более 2% + 0,1 В;
  • входное сопротивление: не более 2 МОм;
  • диапазон измерения сопротивлений: от 0,1 Ом до 50 ГОм;
  • погрешность измерения сопротивления:
    • в диапазоне до 1 ГОм: не более 2% + 0,1 Ом,
    • в диапазоне свыше 1 ГОм: не более 10%;
  • диапазон измерения емкости: от 0,1 нФ до 80 мкФ;
  • погрешность измерения емкости: не более 2% + 0,1 нФ;
  • погрешность измерения расстояния до повреждения изоляции (утечки):
    • при сопротивлении утечки от 0 до 10 МОм: не более 0,1% + 1 м,
    • при сопротивлении утечки от 10 до 50 МОм: не более 0,5% + 1 м;
  • погрешность измерения асимметрии: не более 0,1% + 0,1 Ом.



Общие характеристики:

  • ЖКИ 128 х 240 точек с подсветкой;
  • питание: от Li-Ion аккумулятора;
  • время непрерывной работы от аккумулятора: 17 часов;
  • время зарядки аккумулятора: не более 8 часов;
  • габариты: 190 х 140 х 50 мм;
  • вес: не более 0,65 кг.
