Связьприбор CableMeter - прибор для измерения длины кабеля

Артикул: 3-20-7042-1

Цена: 536.17 $

Закрыть
от 0 $
536.17 $

Кабельный прибор Связьприбор ИРК-ПРО Альфа (версия CableMeter) служит для измерения:

  • длины кабеля в бухте
  • погонного сопротивления жилы кабеля
  • площади сечения токопроводящей жилы
  • скорости распространения электромагнитных волн вдоль кабеля
  • расстояния до локального изменения волнового сопротивления кабеля.

Особенности Связьприбор CableMeter

  • В прибор реализованы два метода:
  1. DC метод – по сопротивлению жилы на постоянном токе
  2. TDR метод – на основе рефлектометра
  • Высокая точность измерений за счет 4-проводной схемы измерений
  • Измерения осуществляются на кабеле в бухте (приемка кабеля)
  • Сравнение погонного сопротивления с ГОСТ (приемка кабеля)
  • Измерение длины проложенного кабеля
  • Измерение кабеля сечением от 0,05 до 500 мм2
  • В комплекте датчик температуры
  • Измерение сечения жилы, коэффициента укорочения
  • Задание любых диаметров и сечения жилы

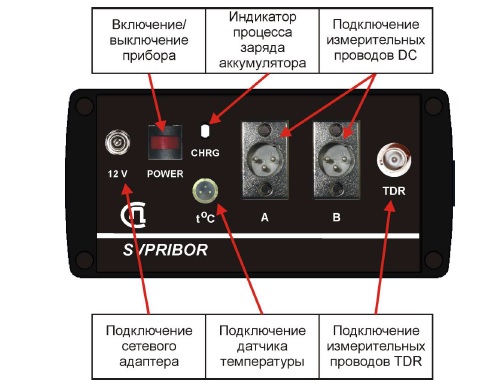

Панель разъемов Связьприбор CableMeter

Обозначения:

  • «12 В» – разъем для подключения внешнего питания
  • «POWER» – кнопка включения (выключения) питания
  • «t°С» – разъем для подключения датчика температуры
  • «A», «B» – разъемы для подключения измерительных проводов для DC метода
  • «TDR» –  разъем для подключения измерительных проводов для TDR метода
  • «CHRG» – индикатор процесса заряда аккумулятора (Charge)

Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки.

Комплект поставки

  • Прибор ИРК-ПРО Альфа (версия CableMeter) – 1 шт.
  • Сумка для переноски – 1 шт.
  • Набор проводов – 1 шт.
  • Сетевой адаптер – 1 шт.
  • Аккумулятор (в приборе) –  1 шт.
  • Руководство по эксплуатации – 1 шт.

Технические характеристики Связьприбор CableMeter

DC метод
Диапазон измерения сопротивления 0 – 2000 Ом
Разрешение по сопротивлению 1 мкОм
Максимальный измерительный ток 1,5 А
Компенсация термо-ЭДС автоматическое изменение направление тока в соответствии с ГОСТ 7229-76
Погрешность измерения сопротивления:
  • 0 - 1 Ом
  • 1 - 2000 Ом



  • 0,3% + 1 младшая единица + 5 мкОм
  • 0,1% + 1 младшая единица
Диапазон измерения длины 0 - 10000 м
Погрешность измерения длины (0,1 % + 1 младшая единица)
Сечение жилы 0,001 – 490 мм2
Погонное сопротивление 0,0200 – 999,0 Ом/км
TDR метод
Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 30, 60, 120, 250, 500, 1000, 2000, 5000, 10000, 20000, 30000 м
Максимальная погрешность определения расстояния1 1%
Амплитуда зондирующего импульса не менее 10 В
Диапазон установки коэффициента укорочения 1-7
Общие характеристики
Питание прибора

встроенный аккумулятор Li-Ion (7,2 В, 4,4 А/ч)

Потребляемая мощность 5 Вт
Размер экрана
160x80 мм
Габаритные размеры 130х170х85 мм
Вес 1,3 кг

_______________

1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана.

Условия эксплуатации приборов:

  • температура окружающего воздуха от -20 до +50°С
  • относительная влажность воздуха не более 90% при 30°С
  • атмосферное давление от 86 до 106 кПа

Основные функции Связьприбор CableMeter

В приборе CableMeter реализованы два метода:

  • DC метод – по сопротивлению жилы на постоянном токе;
  • TDR метод – на основе рефлектометра.

DC метод

DC метод предназначен для измерения:

  • длины кабеля
  • сечения токопроводящих жил
  • погонного сопротивления, приведенного к 20°С
  • точного измерения сопротивления
  • определения соответствия кабеля ГОСТ 22483-77.

Подключение к кабелю при DC методе



TDR метод

TDR методом измеряют:

  • длину кабеля
  • расстояние до места неоднородности волнового сопротивления
  • скорость распространения электромагнитных волн вдоль кабеля (коэффициент укорочения).

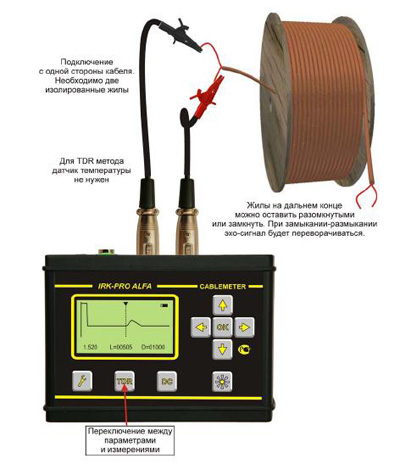

Подключение к кабелю при TDR методе
