Ezidig Экскаваторная система для предотвращения повреждения подземных кабелей и труб

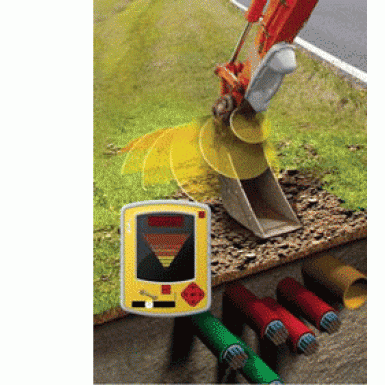

Ezidig – система, которая устанавливается на стрелу строительной техники и сигнализирует оператору о степени приближения к подземной коммуникации в режиме реального времени.

Ezidig состоит из:

	Сенсорный модуль – монтируется на стреле, непосредственно перед ковшом. Данный модуль улавливает электромагнитные сигналы от залегающих в грунте коммуникаций, а именно кабели питания 50 Гц – 1, 5 к Гц, сигнальные кабели 15 кГц – 30 кГц, коммуникации, в которые произведена подача сигнала 32, 758 кГц
	Модуль управления – устанавливается в кабине оператора. Масштабный индикатор модуля управления сигнализирует о степени приближения ковша машины к подземной коммуникации. Индикатор снабжен системой управления, что позволяет быстро и точно настроить прибор под ту или иную задачу.
	Модуль питания – устанавливается в подходящем месте и обеспечивает питание EziDig от источника питания в 12 или 24 В. Состоит из блока питания и комплекта необходимых кабелей

Система проста в управлении и настройке. Безопасна и удобна в использование.

Применение подобной системы позволяет избежать повреждения коммуникаций, строительной техники и ее оператора.

При учете степени сложности работы в городских условиях затраты на систмема окупаются в коротки сроки.

Пример работы системы на объекте.

В стандартной комплектации система реагирует на кабели питания , ркботающие на чатостотах 50 -60 Гц, и на кабели связи , работающие на чатотах 15 – 30 кГц.

Для локализации труб и других металлических объектов ( в том числе обесточенных кабелей ) к коммуникации необходимо подключить специальное устройство - генератор, который будет подавать в нее сигнал на частоте 32,758 к ГЦ.

Предварительную локализацию коммуникаций и разметку направлений подземных трасс можно сделать при помощи трассоискателя или георадара.

Технические характеристики:

Благодаря основным физическим свойствам и принципам работы системы возможна работа с обесточенными коммуникациями за счет эффекта «наведения сигнала»

Наведение сигнала ЛЭП	Наведение сигнала ВЧ

Для упрощения работы при локализации подземных металлических объектов целесообразно использовать систему E100.

Система состоит из генератора и барабана с сигнальным кабелем. Сигнал от генератора, подключенного к кабельному барабану, поступает в кабель, который в свою очередь погружается в землю на участке работы. Через кабель в земле распространяется сигнал генератора, на который реагируют трассоискатели и система EziDig. Данная система применима для локализации любых токопроводящих коммуникаций
