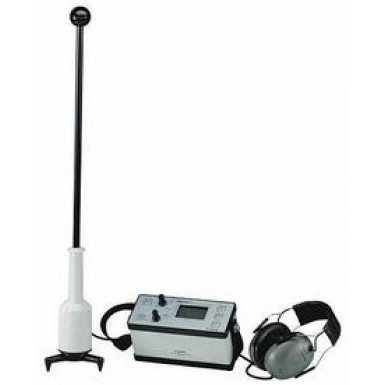

Приемник ударных волн Digiphone T 16/9

Артикул: 892489104

Товар не постачається

Оплата:

безготівковий розрахунок (ціна на сайті вказана з ПДВ)

Доставка:

самовивіз зі складу у Києві (безкоштовно)
доставка транспортною компанією по Україні

За Вашим запитом оперативно:

підберемо обладнання та аналоги
надамо технічну консультацію

Опис

Метод поиска повреждений в кабеле на основе оценки уровня звукового поля имеет ряд преимуществ перед методами поиска, основанными на оценке сигналов электромагнитного поля. В первую очередь, это точность определения места дефекта, а также отсутствие наводок электромагнитного поля от сторонних источников.

Генератор ударных волн SWG

Генераторы ударных волн SWG служат для локализации кабельных дефектов посредством генерирования искровых разрядов в дефектных местах кабельной изоляции. Для этого, четыре импульсных конденсатора встроенных в генератор SWG после зарядки разряжаются в кабель с некоторой периодичностью. В результате этого разряда в месте дефекта происходит пробой, сопровождающийся созданием акустического сигнала, который можно обнаружить на поверхности земли с помощью геофонного микрофона с усилителем.

Приемник акустических волн Digiphone

Приемник акустических волн Digiphone применяется вместе с генератором ударных волн и служит для точной локализации мест повреждения. Отличительной особенностью приемника Digiphone от подобных приборов является то, что приемник вычисляет время задержки между акустическим и электромагнитным сигналом, образующихся при создании электрической дуги в месте дефекта кабеля. Оператору остается лишь найти место, где разница между двумя этими сигналами будет минимальна.

Помимо этого приемник снабжен специальным фильтром, который отсекает посторонние шуму, например ветер, звук двигателя автомобиля и шум приближающегося поезда.

Технические характеристики генератора ударных волн SWG

Модель	Ступени	U кВ	Энергия Дж	Емкость мФ	Регулируемое напряжение	Последовательность ипульсов Единичный импульс	Imax	Габариты	Вес
SWG 505	1 2 3	3 4 5	180 320 500	40	-	1,5-6 +	129 172 213	520Ч255 Ч 530	43
SWG 500	1 2	0-2,5/5/10 0-4/8/16	195 500	62,5 15,6 3,9	+	1,5-6 +	185 300	520Ч280 Ч 530	47
SWG 8-1000	1 2 3	0-2 0-4 0-8	1000 1000 1000	500 125 31,5	+	2-6 +	1400 700 500	520Ч270 Ч 670	70
SWG 1000C-1	1 2 3	0-8 0-16 0-32	1000 1000 1000	31,2 7,8 2	+	2,5-10 +	210 105 53	520Ч430 Ч 630	106
SWG 1750C	1 2 3	0-8 0-16 0-32	1750 1750 1750	54,5 13,6 3,4	+	2,5-10 +	210 105 53	520Ч430 Ч 630	97
SWG1750CI SWG1750C-4 два блока	1 2 1 2 3	0-2 0-4 0-8 0-16 0-32	1150 1150 1750 1750 1750	566 142 54,4 13,6 3,4	+	2,5-10 +	3650 1850 210 105 53	520×430 × 630 520×430 × 460	104 + 69
SWG 1750 два блока 3,5 кДж	1 2 3	0-8 0-16 0-32	3500 3500 3500	109 27,2 6,8	+	2,5-10 +	210 105 53	520×430 × 630 520×270 × 410	99 + 30

Технические характеристики приемника акустических волн Digiphone

Диапазон регулировки усиления	Акустический канал > 65 Дб Электромагнитный канал > 50 Дб
Индикация	ЖК дисплей для вывода результатов измерения и статусной информации
Диапазон отображения результатов	00,0 мс… 99,9 мс 3-разрядный 7-сегментный индикатор
Индикация перегрузки	«OVFL» для времени задержки > 100мс
Диапазон частоты с фильтром	100 Гц до 1,5 кГц 270 Гц … 1,5 кГц
Питание	10 батарей по 1,5 В (R6)
Время работы	13 часов
Размеры, мм	230 х 125 х 92
Вес, кг	1,25
