Інструмент для накрутки дроту

Перевод AWG в мм и мм2

AWG

Диаметр (D)
мм

Сечение (S)
мм2

Соответствие ГОСТ
мм2

Сопротивление (R)
Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441



Насадки и кожухи Jonard Tools (OK Industries) предназначены для стандартной или модифицированной накрутки провода. Насадки подходят к ручным пистолетам для накрутки и к электрическим навивочным пистолетам. С электрическим инструментом совместимы все насадки для накрутки и демонтажа провода, а вот ручные пистолеты отличаются по назначению (для накрутки или демонтажа) и требуют соответствующих насадок. Насадки состоят из двух частей - биты и защитного кожуха. Широкий ассортимент  насадок позволяет накручивать проводники диаметром 0.2 – 1 мм (32-18 AWG).

Пистолеты для накрутки и/или демонтажа провода на штыревой контакт:

Пистолет для накрутки провода в пластиковом корпусе OK-G200/R3278
Пистолет для накрутки провода алюминиевый OK-G100/R3278
Пистолет для накрутки провода алюминиевый с изолирующим покрытием  OK-G100/R3278INS
Пистолет для накрутки провода алюминиевый с изолирующим покрытием и подсветкой OK-G100/R3278FL
Пистолет для демонтажа проводников в алюминиевом корпусе OK-R3394CT

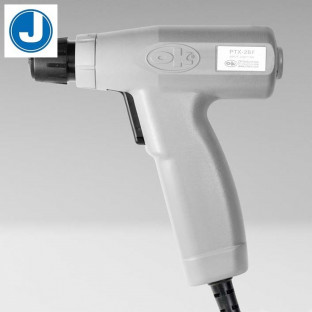

Электрический пистолет для накрутки проводников, питание от сети 220 В OK-PTX-2BF
Аккумуляторный пистолет для накрутки проводников OK-PTX-KIT2
Аккумуляторный пистолет для накрутки проводников (без батарей) OK-PTX

Накрутка провода. Комплект биты и кожуха:

Диаметр
провода, мм

Код для заказа

Диаметр
отверстия
насадки, мм

Глубина
отверстия
насадки, мм

Длина
насадки, мм

Комплектующие
насадка + кожух
0.5 - 0.65 JIC-OK-0.5-0.65-K 1.9 20.5  76 BW-2224 + SW-2224
0.4 JIC-OK-0.4-K 1.9 25.4 76 BW2600 + SW-2426
0.4 1-40-0799 1.9 19.0  127 BW-26005 + SW24265
0.2 - 0.25 JIC-OK-0.25-K 1.0 19.0 76 SB-30MSH-B + P3032

Накрутка провода. Биты и кожухи 3" (7.62 см):

Диаметр
провода,
мм

Тип
накрутки

Бита

Кожух

Макс. диаметр изоляции
мм.

Мин. диагон.
штыря
мм.

Макс.
диагон.
штыря
мм.

Глубина отверстия насадки мм.

Радиус
хода
насадки
мм

Диаметр отверстия насадки
мм

1 O KB18 P194LN   1,52 1,85 25,4 3,81 1,9
0.8 M WB20M P194LN 1,5 1,07 1,85 25,4 3,81 1,9
0.65-0.8 O KB2075 P2224   1,07 1,85 25,4 3,12 1,9
0.65 O KB22 P2224   1,37 1,85 19,05 2,97 1,9
0.65 M WB2275M P2224 1,32 1,24 1,87 25,4 3,35 1,9
0.5-0.65 O KB224LH P2224   1,54 2,15 25,4 2,97 2,18
0.5-0.65 О KB224-1 P2224   1,37 1,85 25,4 2,82 1,9
0.5-0.65 O KB224 P2224   1,37 1,85 20,5 2,82 1,9
0.5-0.65 M WB224M P2224 1,27 1,24 1,87 31,75 3,07 1,9
0.5 M WB24DH P2224 1,17 1,37 1,85 44,5 2,97 1,9
0.5 O KB24 P2426   1,39 1,87 19,05 2,54 1,9
0.5 M* WB24SM P3032LN 1,11 0,6 1,09 19,05 2,48 1,11
0.4-0.5 O KB2466 OK8519   1,37 1,65 25,4 2,48 1,67
0.4-0.5 M WB2426M P2224 1,17 1,37 1,85 19,05 2,99 1,9
0.4 O KB26 P2426   1,47 1,85 25,4 2,54 1,9
0.4 M* WB26SM P26LN 0,79 0,58 0,96 19,05 1,9 1,02
0.4 M WB2669M P2426 1,04 1,34 1,72 25,4 2,77 1,75
0.32 M WB28SHM P3032 0,76 0,79 0,89 19,05 1,67 0,91
0.25 M* SB30MSH-B P3032 0,69 0,79 0,89 19,05 1,62 0,91
0.2-0.25 M* WB3032M P3032 0,69 0,86 0,96 19,05 1,62 1,02

(O) обычная накрутка – навивка проводника вокруг штыря
(М) модифицированная накрутка проводника (+ небольшого не зачищенного от изоляции участка) вокруг штыря
*Рекомендованы для 0,64 мм. квадратных штырей и расстоянием между их центрами 2,54 мм.

Демонтаж провода. Биты и кожухи 3" (7.62 см):

Диаметр
проводника,
мм

Насадка
с кожухом

Бита

Кожух

Тип кожуха

Радиус
хода
насадки, мм

Диаметр
отверстия
насадки, мм
0.4 - 0.8 PUW2226 2026UB SOK2230 стандартный   1,77
0.4 - 0.65 SU2026     стандартный

Накрутка и демонтаж провода. Биты и кожухи диэлектрические 5" (12.7 см):

Диаметр
проводника,
мм

Насадка
с кожухом

Мин.
диаметр
штыря, мм

Макс.
диаметр
штыря, мм

Глубина
отверстия
насадки, мм

Радиус
хода
насадки, мм

Диаметр
отверстия
насадки, мм
0.4 - 0.5 DFB2426 1.37 1.65 12,7 2.48 1,67
0.5 - 0.65 DFB224 1.37 1.85 12,7 2.82 1,9

Ручной инструмент для навивки и демонтажа провода:

  1. HW-UW-18-19 - Wrap-Unwrap Tool, 18-19 AWG
  2. HW-UW-20 - Wrap-Unwrap Tool, 20 AWG
  3. HW-UW-224-1 - Wrap-Unwrap Tool, 22-24 AWG
  4. HW-UW-224INS - Wrap-Unwrap Tool, 22-24 AWG Insulated
  5. HW-UW-224 - Wrap-Unwrap Tool, 22-24 AWG
  6. HW-UW-2426 - Wrap-Unwrap Tool, 24-26 AWG
  7. HW-UW-26SM - Wrap-Unwrap Tool, 26 AWG
  8. HW-UW-2829M - Wrap-Unwrap Tool, 28-29 AWG
  9. HW-UW-30 - Wrap-Unwrap Tool, 30 AWG
  10. WDUD-26DS - DSL Wrap And Unwrap Tool
  11. WDUD-3000 - монтаж/демонтаж провода 0.25 мм
  12. WDUD-2224 - монтаж/демонтаж провода 0.65 - 0.5 мм

Ручной инструмент для навивки провода:

  1. HW-20 - Hand Wrap Tool, 20 AWG
  2. HW-224 - Hand Wrap Tool, 22-24 AWG
  3. HW-26 - Hand Wrap Tool, 26 AWG
  4. HW-30 - Hand Wrap Tool, 30 AWG
  5. JIC-22681 - Hand Wrapping Tool

Ручной инструмент для демонтажа провода:

  1. JIC-20551 - Hand Unwrapping Tool
  2. UD-2224 - Sleeved Unwrapping Tool, 20-26 AWG
  3. UW093R - Unwrap Tool, 24-32 AWG
  4. UW1 - Unwrap Tool, 20-26 AWG
  5. UW2832C - Unwrap Tool, 28-32 AWG
  6. UW2 - Unwrap Tool, 20-26 AWG
  7. UW4 - Unwrap Tool, 20-26 AWG
  8. UW5 - Unwrap Tool, 20-26 AWG
  9. UWD93-93 - Unwrap Tool, 24-32 AWG

Ручной инструмент для навивки, зачистки и демонтажа провода:

  1. WSU-2224 - Wrap-Strip-Unwrap Tool, 22-24 AWG
  2. WSU-24M - Wrap-Strip-Unwrap Tool, 24 AWG
  3. WSU-26M - Wrap-Strip-Unwrap Tool, 26 AWG
  4. WSU-30M - Wrap-Strip-Unwrap Tool, 30 AWG
  5. WSU-30 - Wrap-Strip-Unwrap Tool, 30 AWG

Электрический пистолет для навивки и демонтажа провода:

  1. PTX-2BF - Electric Wrap/Unwrap Tool W/Backforce, 230V
  2. PTX-KIT2 - PTX Tool, 230V Battery Charger, 2 Batteries

Ручной пистолет для навивки (или демонтажа) провода:

  1. G100/R3278 - Aluminum Wire Wrapping Tool
  2. G100/R3278FL - Insulated Wire Wrapping Tool With Flashlight
  3. G100/R3278INS - Insulated Wire Wrapping Tool
  4. G100/R3394CT - Manual Wire Unwrapping Tool
  5. G200/R3278 - Lexan® Wire Wrapping Tool

Комплекты ручного пистолета для навивки:

  1. WWK-1INS Insulated Wire Wrap Kit
  2. WWK-1 Wire Wrapping Kit
  3. WWK-CO Wire Wrap Kit Central Office

Биты-насадки для навивочных пистолетов. Длина 7.62 мм (3").

  1. 2026UB - Unwrap Bit
  2. BW-2224 - Wire Wrapping Bit, 22-24 AWG
  3. KB18 - Wire Wrapping Bit, 18 AWG
  4. KB2075 - Wire Wrapping Bit, 20-22 AWG
  5. KB224-1 - Wire Wrapping Bit, 22-24 AWG
  6. KB224LH - Wire Wrapping Bit, 22-24 AWG
  7. KB224 - Wire Wrapping Bit, 22-24 AWG
  8. KB22 - Wire Wrapping Bit, 22 AWG
  9. KB2466 - Wire Wrapping Bit, 24-26 AWG
  10. KB24 - Wire Wrapping Bit, 24 AWG
  11. KB26 - Wire Wrapping Bit, 26 AWG
  12. SB30MSH-B - Wire Wrapping Bit, 30 AWG
  13. WB20M - Wire Wrapping Bit, 20 AWG
  14. WB224M - Wire Wrapping Bit, 22-24 AWG
  15. WB2275M - Wire Wrapping Bit, 22 AWG
  16. WB2426M - Wire Wrapping Bit, 24-26 AWG
  17. WB24DH - Wire Wrapping Bit, 24 AWG
  18. WB24SM - Wire Wrapping Bit, 24 AWG
  19. WB2669M - Wire Wrapping Bit, 26 AWG
  20. WB26SM - Wire Wrapping Bit, 26 AWG
  21. WB28SHM - Wire Wrapping Bit, 28 AWG
  22. WB3032MIL - Wire Wrapping Bit, 30-32 AWG
  23. WB3032M - Wire Wrapping Bit, 30-32 AWG

Кожухи для бит-насадок длиной 7.62 мм (3"):

  1. OK8519 - Wire Wrapping Sleeve, 24-26 AWG
  2. P194LN - Wire Wrapping Sleeve, 20 AWG
  3. P2224 - Wire Wrapping Sleeve, 22-24 AWG
  4. P2426 - Wire Wrapping Sleeve, 24-26 AWG
  5. P26LN - Wire Wrapping Sleeve, 26 AWG
  6. P3032LN - Wire Wrapping Sleeve, 30-32 AWG
  7. P3032 - Wire Wrapping Sleeve, 30-32 AWG
  8. SOK2230 - Unwrap Sleeve, Chuck 22-30 AWG

Кожухи изолированные для бит-насадок длиной 3" и 5":

  1. P2224-5INS - Wire Wrapping Sleeve, Insulated, 5" 22-24 AWG
  2. P2224INS - Wire Wrapping Sleeve, Insulated, 22-24 AWG
  3. P2426-5INS - Wire Wrapping Sleeve, Insulated, 5" 22-26 AWG
  4. P2426INS - Wire Wrapping Sleeve, Insulated, 24-26 AWG
  5. P3032INS - Wire Wrapping Sleeve, Insulated 30-32 AWG
  6. P-DF224 - Replacement Sleeve Assy, DFB224, 22-24 AWG
  7. P-DF2426 - Replacement Sleeve Assy, DFB2426, 24-26 AWG
  8. SW-2224 - Wire Wrapping Sleeve, 22-24 AWG
  9. SW-2426 - Wire Wrapping Sleeve, 24-26 AWG

Биты с кожухами (комплекты):

  1. DFB224 - Wrap/Unwrap Bit & Sleeve Set, 22-24 AWG
  2. DFB2426 - Wrap/Unwrap Bit & Sleeve Set, 24-26 AWG
  3. KT224B - KB224/P2224INS Set
  4. KT22B - KB22/P2224INS Set
  5. KT24Y - KB24/SW-2426 Set
  6. PUW2226 - Unwrap Set

Таблица перевода AWG в мм и мм2

AWG

мм

мм2

1

7,348

42,4

2

6,544

33,6

3

5,827

26,7

4

5,189

21,2

5

4,621

16,8

6

4,115

13,3

7

3,665

10,5

8

3,264

8,37

9

2,906

6,63

10

2,588

5,26

11

2,305

4,17

12

2,053

3,31

13

1,828

2,62

14

1,628

2,08

15

1,450

1,65

16

1,291

1,31

17

1,150

1,04

18

1,024

0,823

19

0,912

0,653

20

0,812

0,518

21

0,723

0,410

22

0,644

0,326

23

0,573

0,258

24

0,511

0,205

25

0,455

0,162

26

0,405

0,129

27

0,361

0,102

28

0,321

0,0810

29

0,286

0,0642

30

0,255

0,0509

31

0,227

0,0404

32

0,202

0,0320

33

0,180

0,0254

34

0,160

0,0201

35

0,143

0,0160

36

0,127

0,0127

37

0,113

0,0100

38

0,101

0,00797

39

0,0897

0,00632

40

0,0799

0,00501
Інструмент для ручної накрутки дроту

Інструмент для ручної накрутки дроту
Пістолети для накрутки дроту

Пістолети для накрутки дроту
Біти та кожухи для накрутки дроту

Біти та кожухи для накрутки дроту
Інструмент для підготовки дроту до накрутки

Інструмент для підготовки дроту до накрутки
Набори для монтажу дроту методом накрутки

Набори для монтажу дроту методом накрутки
Замовити дзвінок
X
Залишіть свої контакти і наш спеціаліст передзвонить Вам
протягом кількох хвилин.
Час роботи контакт-центру 9:00 – 18:00 (по Україні)
Ваше ім'я
Телефон
Коментар
Відправити
Закрити

Підписатись на новини!
© 2004-2024 «Залізний Гаррі» - Українa, м. Київ, вул. Старосільська 1У, 2 під'їзд, тел: 0 800 332 008, info@iron-harry.ua
Всі права захищені. Передрук інформації можливий лише за згодою адміністратора та активному посиланні на джерело.
Залізний Гаррі
вул. Старосільська 1У, 2 під'їзд, 2 поверх 02125 Київ
0 800 332 008 +38 (098) 305-74-01 info@iron-harry.ua от 100 грн. Залізний Гаррі
