AnCom TDA-5-G/16000 - управляемый генератор

Используется в системах автоматизированного контроля совместно с полнофункциональными вариантами исполнения AnCom TDA-5, в том числе в составе комплекса AnCom ПАИК.

Функциональное исполнение: управляемый генератор измерительных сигналов.

Предназначен для формирования измерительных сигналов при измерениях каналов ТЧ.

Пример использования: в сетях передачи данных, имеющих топологию звезды, генератор устанавливается в удаленных пунктах, а в центральном узле применяется анализатор AnCom TDA 5 /33131.

Генератор подключается к измеряемому каналу в качестве оконечного устройства или в разрыв между каналом и оконечным оборудованием (факс, модем, телефонный аппарат и т.д.). При работе на коммутируемой линии обеспечивается удержание шлейфа по постоянному току.

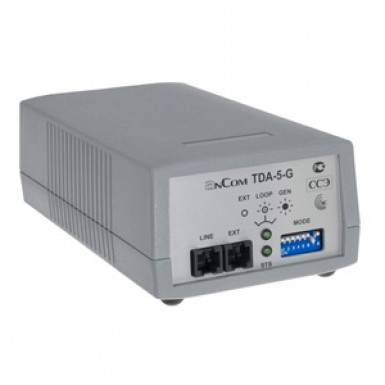

Конструктивное исполнение: пластмассовый корпус (190х100х60 мм).

Основные характеристики генератора:

• вес (с принадлежностями): 1,1 кг

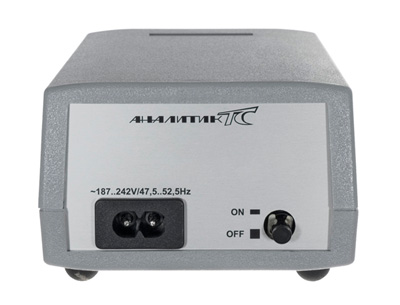

• питание от сети переменного тока с напряжением ˜(187…242) В, потребление не более 5 ВА;
• защищенность аппаратуры пользователя от влияния сигналов генератора в полосе частот канала ТЧ не менее 90 дБ;
• гарантируется отсутствие ложных распознаваний ключевой последовательности за 10000 часов работы при наличии на входе генератора равномерного в полосе ТЧ шума с уровнем не более минус 13 дБм;
• необходимая защищенность (соотношение Сигнал/Шум) при приеме управляющих
• прием ключевой последовательности - не менее 0 дБ,
• прием тональной команды управления - не менее 3 дБ.

Габаритный чертеж

Особенности функционирования

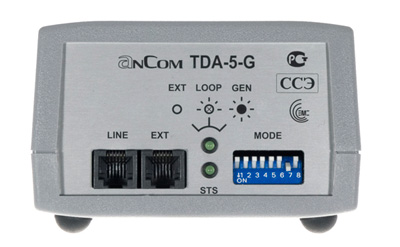

• Работа в режиме «Автономный генератор».
  С помощью переключателей выбирается одна из 16 встроенных программ или один из двух вариантов замыкания шлейфа. Генератор начинает выполнение программ по включении питания (на выделенных двух и четырехпроводных линиях) или при поступлении второго звонка(на коммутируемых линиях).
• Работа в режиме «Управляемый генератор».
  Исходно прибор подключает линию к оконечному оборудованию и на фоне других сигналов осуществляет выделение ключевой тональной последовательности.
  При ее обнаружении оконечное оборудование отключается от линии, прибор переходит в режим выполнения команд, поступающих от анализатора AnCom TDA 5.
  Генератор возвращается в исходное состояние и подключает к линии оконечное оборудование после получения соответствующей команды,а в режиме работы на коммутируемой линии автоматически при отсутствии команд более 16 минут.

Команды управления:

• выполнить одну из 16 ти предопределенных программ изменения измерительного сигнала, возможности которых обеспечивают измерения согласно норм, введенных приказами Минсвязи РФ №43 от 15.04.96 и Госкомсвязи РФ №54 от 05.04.99;
• установить шлейф (при работе на четырехпроводном канале)с затуханием 0 или 17 дБ;
• включить генератор заданного типа (гармонический, O.131, МЧС, O.42, импульсный) с заданными параметрами;
• заблокировать генератор;
• подключить оконечное оборудование.
