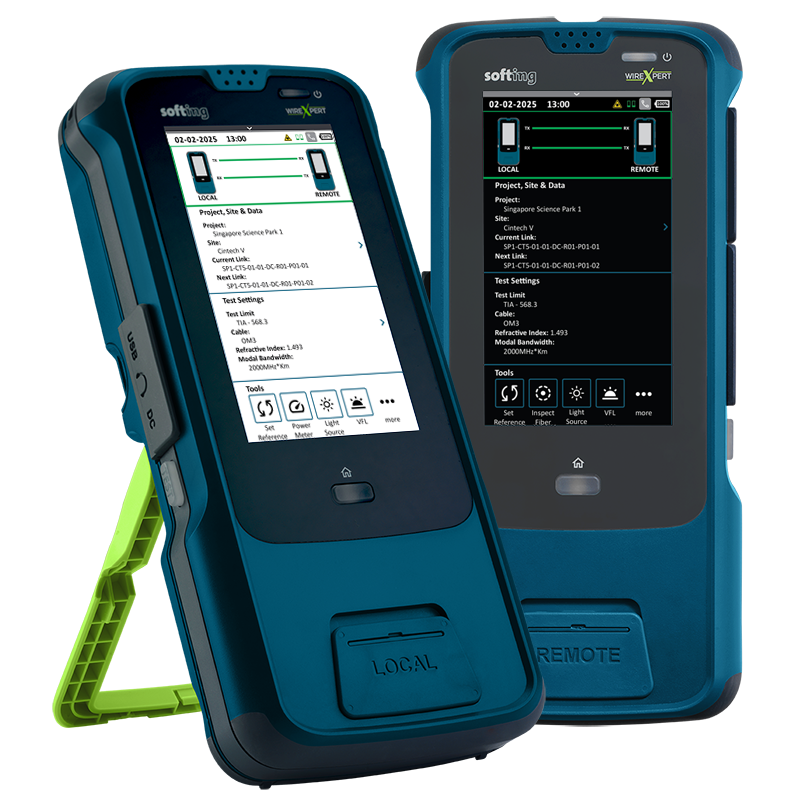

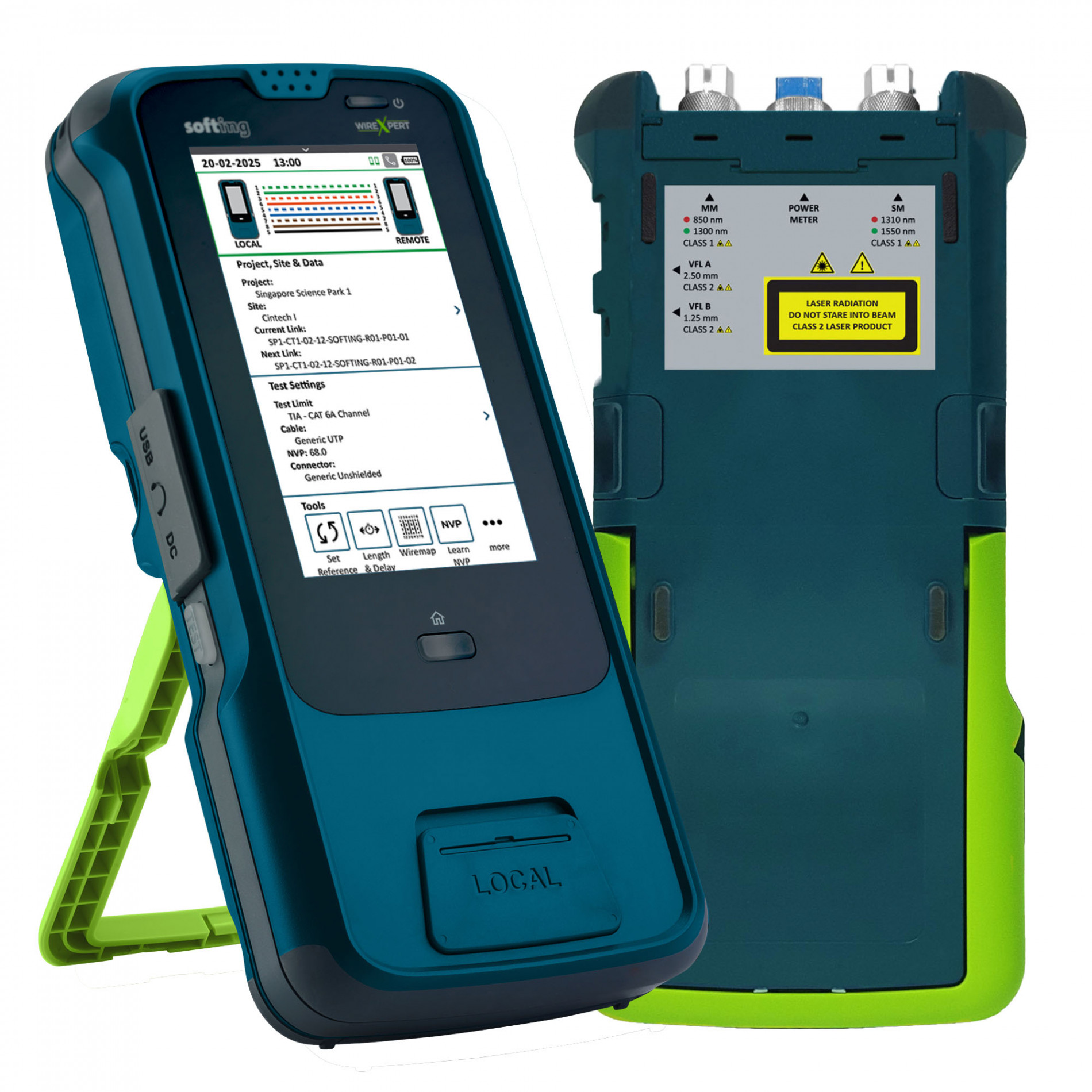

Softing WireXpert MP C6A+FQ - універсальний сертифікатор мідних та оптичних ліній зв’язку.

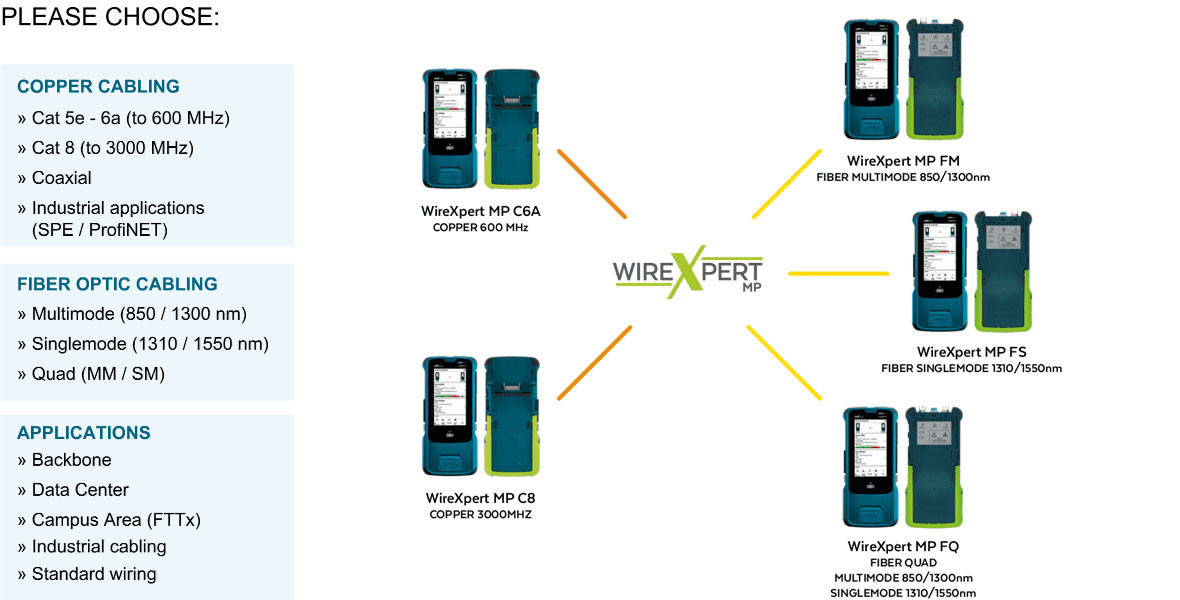

WireXpert MP від Softing - це інноваційна модульна платформа, яка об’єднує сертифікацію мідних (вита пара, коаксіал) та оптичних (одномодових і багатомодових) кабелів у одному приладі. Це ідеальне рішення для професіоналів, яким потрібно швидко та точно перевіряти відповідність кабельної інфраструктури міжнародним стандартам.
WireXpert MP C6A в стандартній комплектації забезпечує сертифікацію мідних кабелів до 600 МГц (до CAT 6A), включаючи підтримку тестування кабелів SPE (Single Pair Ethernet) - єдиний прилад у своєму класі з такою функціональністю. Можливість оновлення до 3000 МГц (CAT 8) гарантує готовність до майбутніх стандартів. Вимірювання таких параметрів, як DCRU та TCL, дозволяє точно оцінити якість лінії.

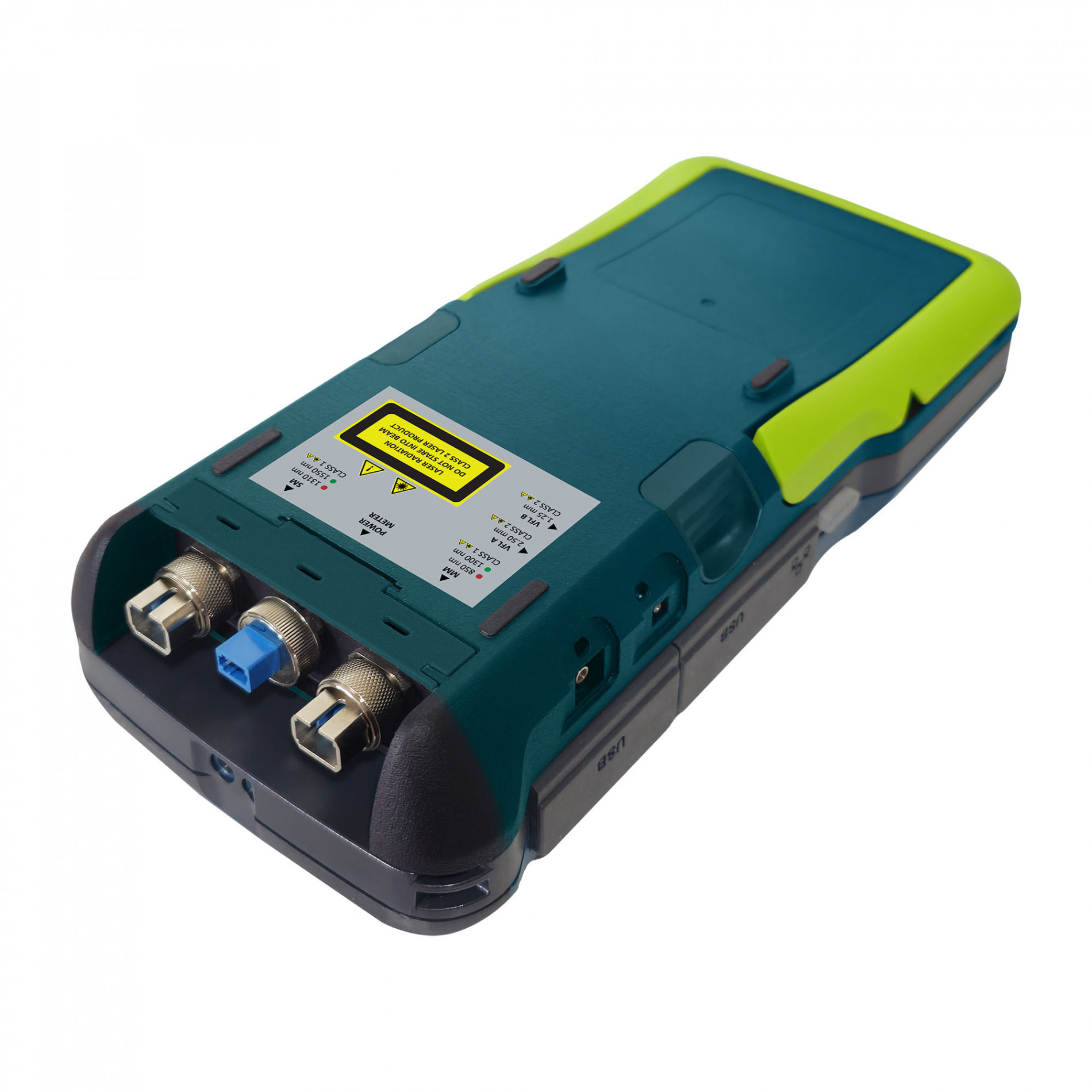

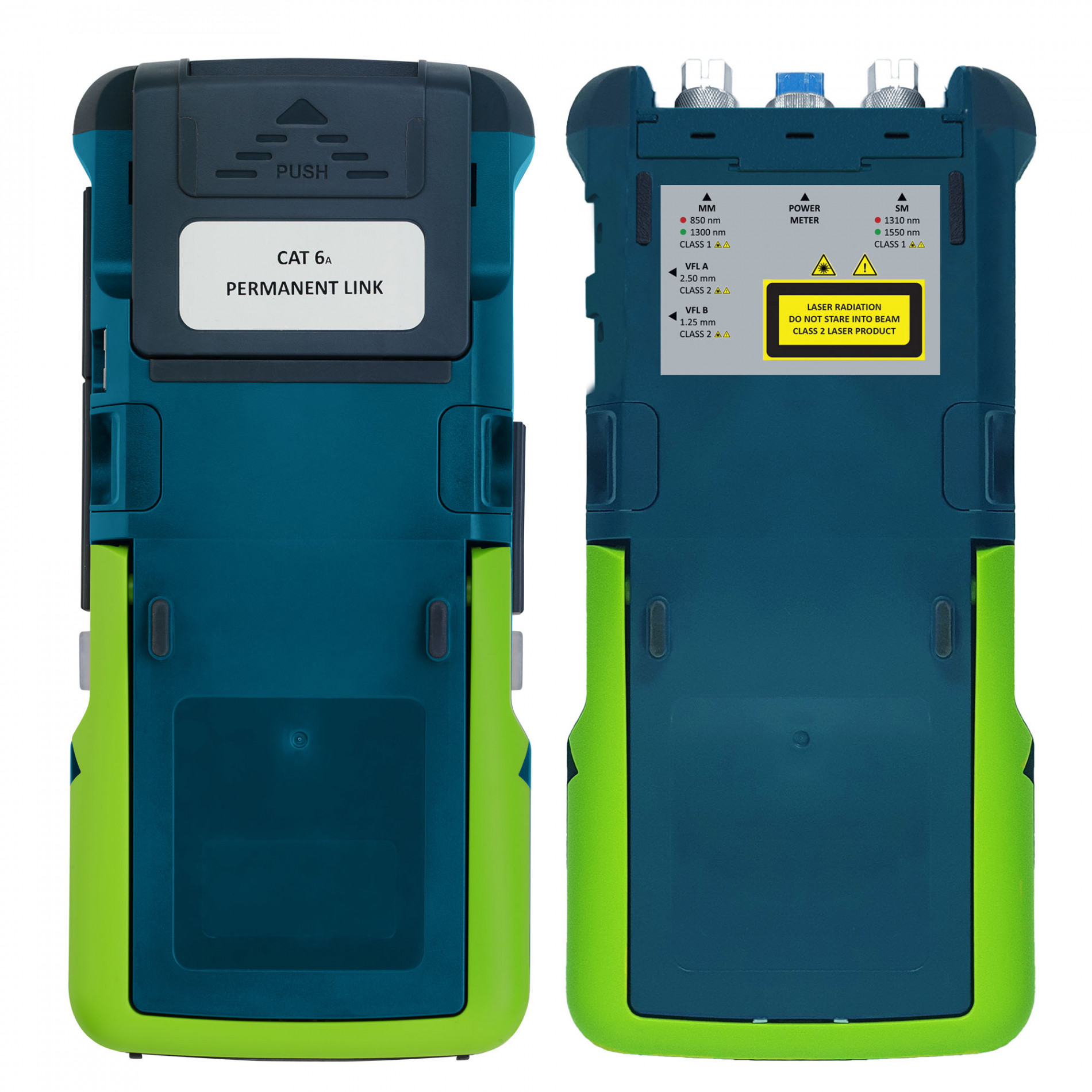

WireXpert MP FQ відповідає стандартам Tier 1 сертифікації оптичного волокна і сумісний із MM (850/1300 нм) та SM (1310/1550 нм) лініями. Тестування багатомодових каналів виконується відповідно до вимог Encircled Flux. Вбудований вимірювач оптичної потужності охоплює діапазон 800–1650 нм.

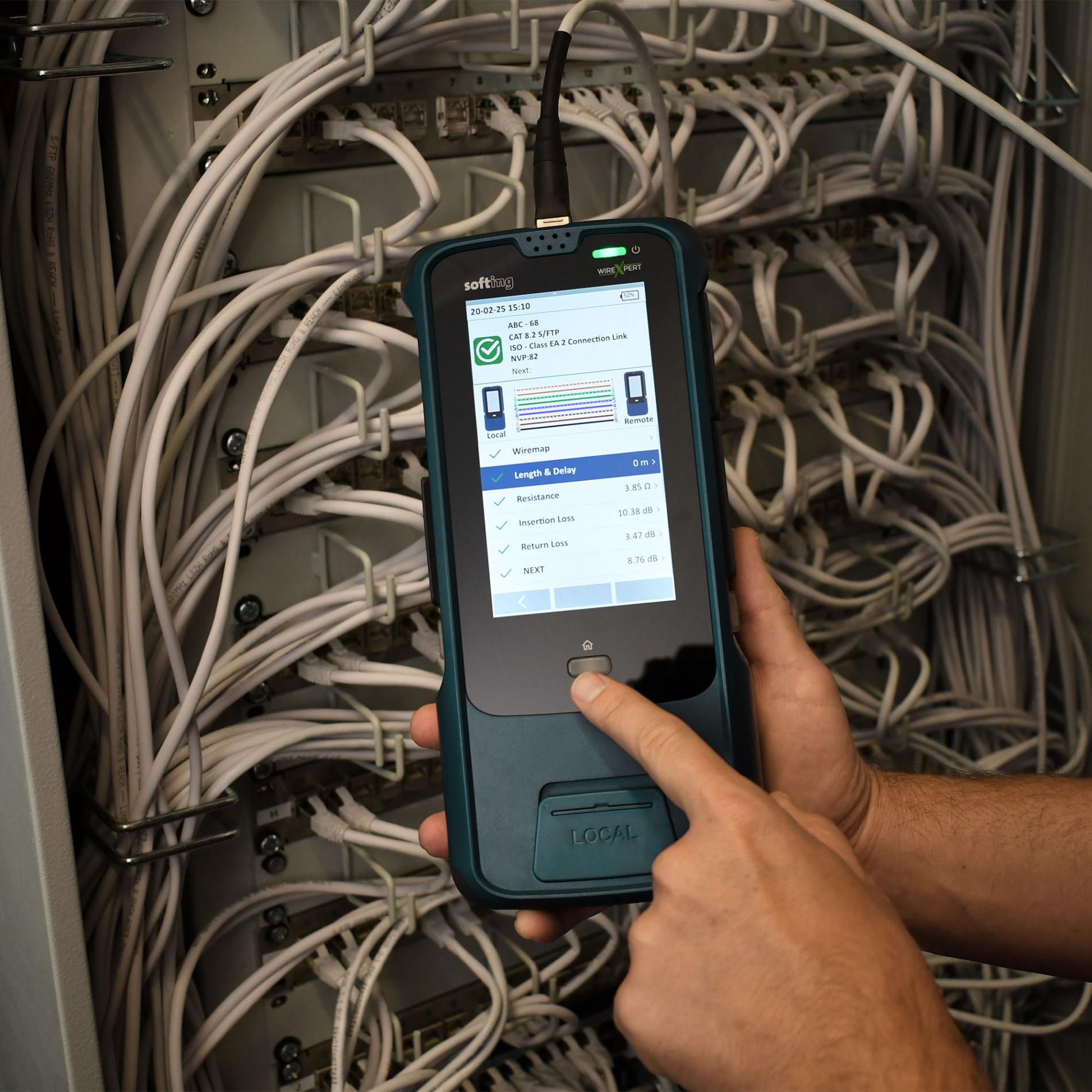

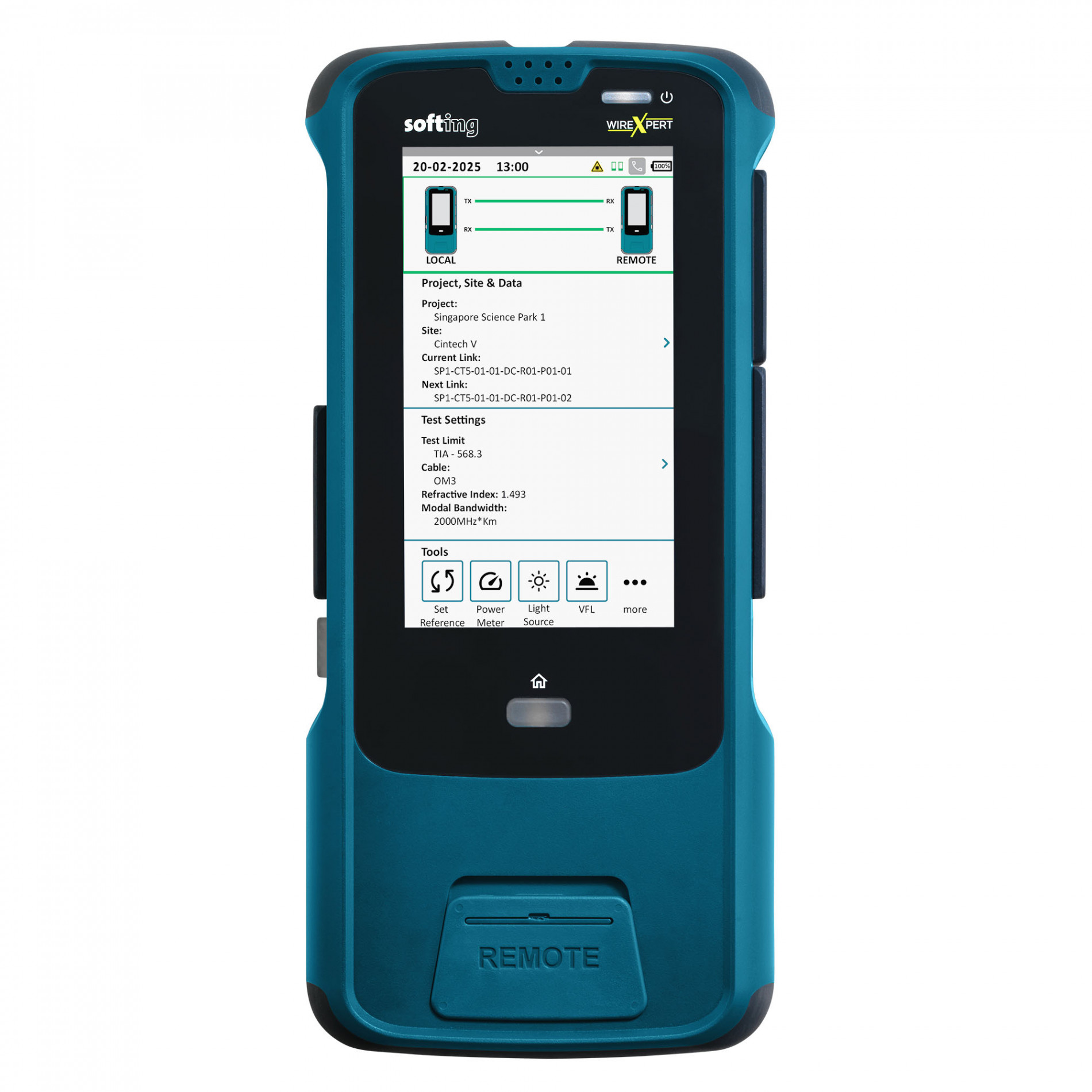

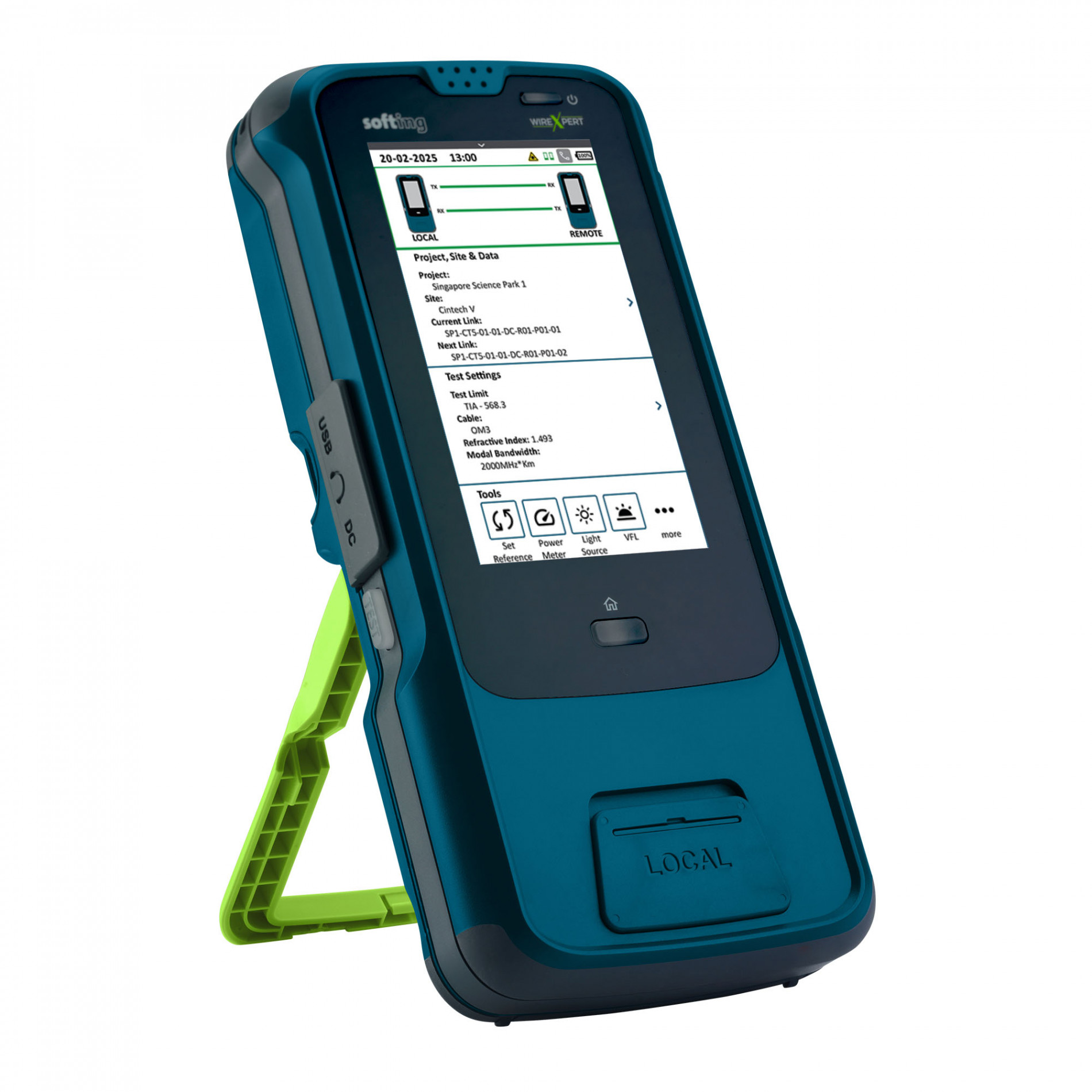

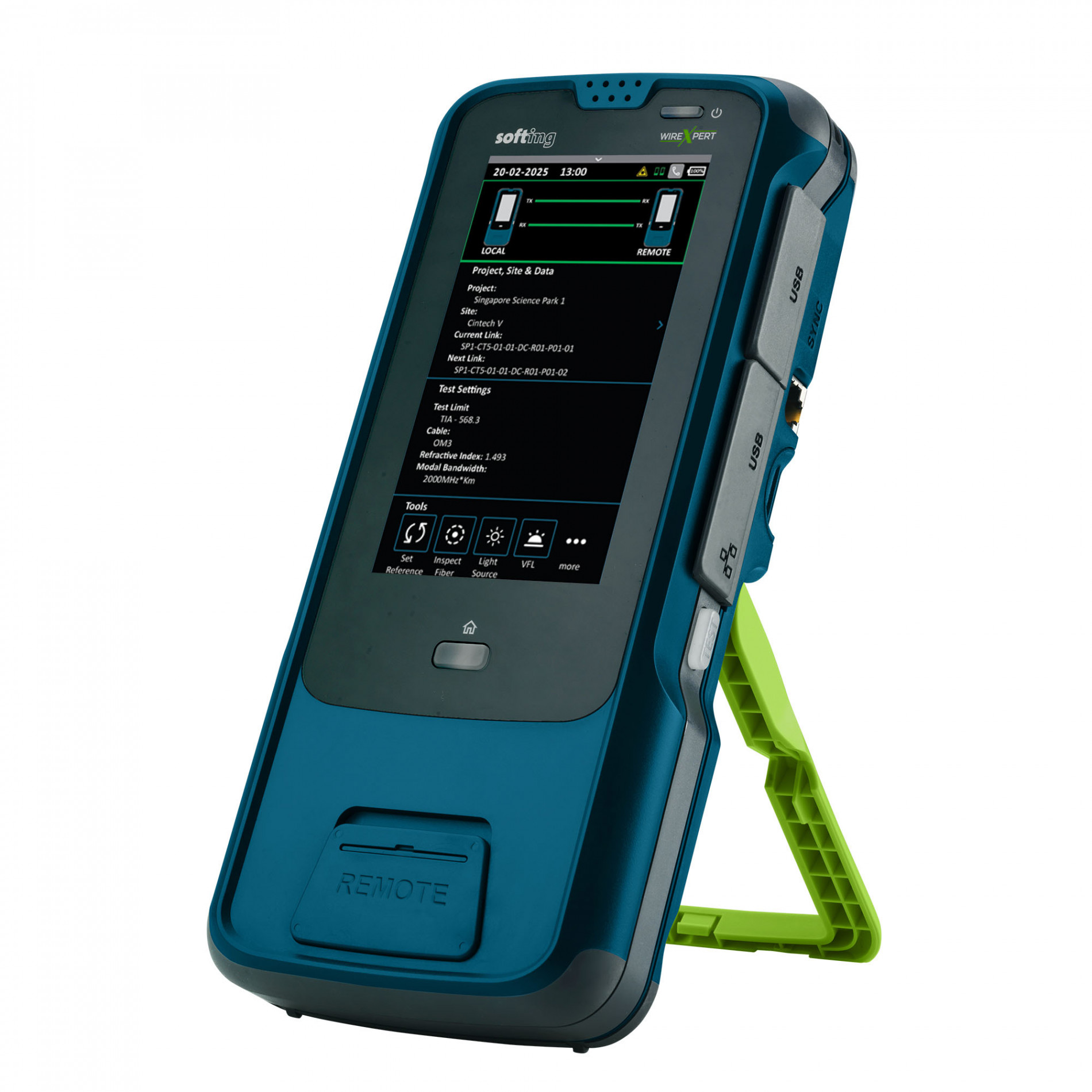

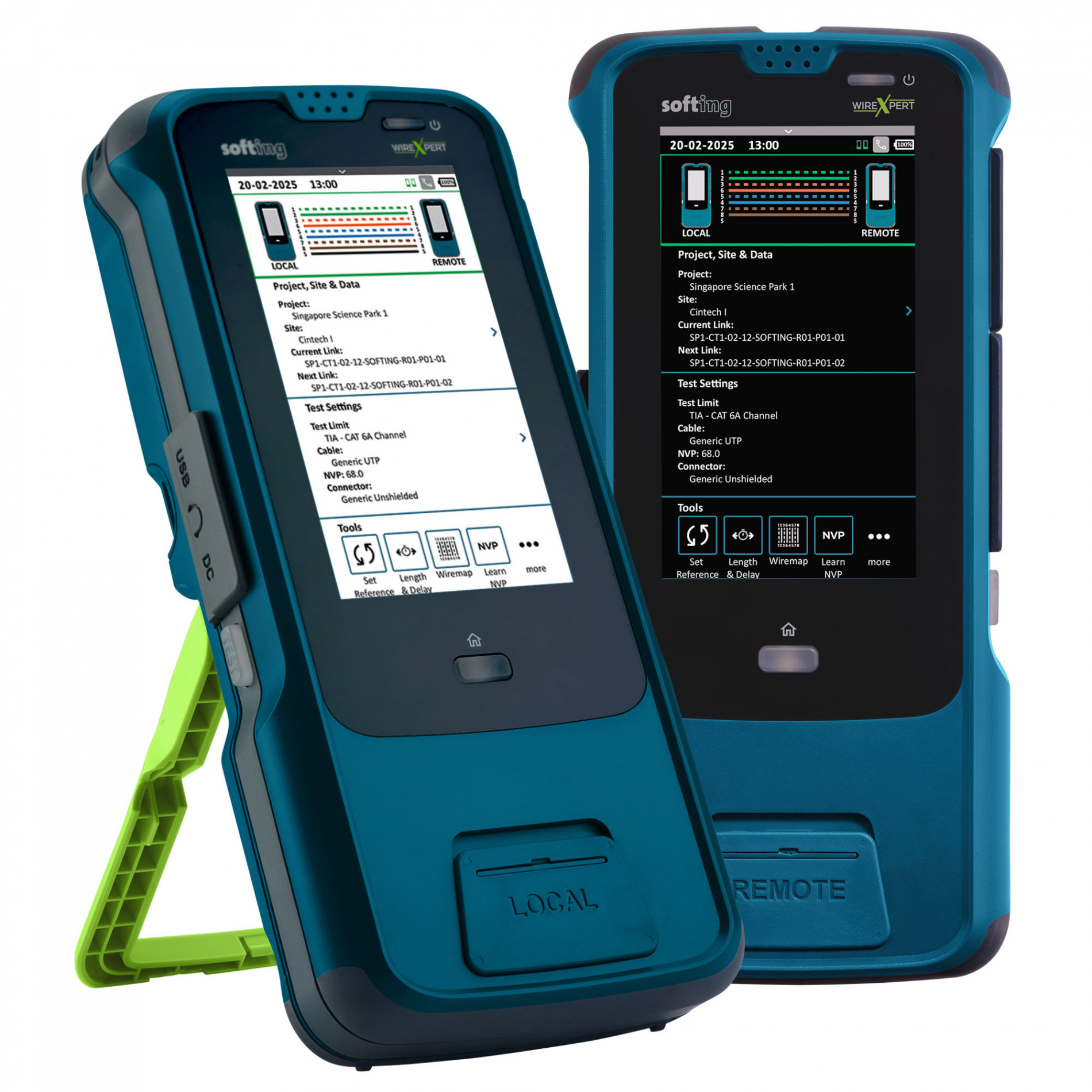

WireXpert MP оптимізує роботу на об'єкті: прилад автоматично аналізує результати та надає прості підказки у разі виявлення несправностей. Завдяки інтуїтивному інтерфейсу, ергономічному дизайну з двома кнопками автотесту (для лівої та правої руки) та функції Flip Tags, що дозволяє легко перемикати ролі між основним і віддаленим блоком, WireXpert MP ідеально підходить як для офісного середовища, так і для промислових умов.
WireXpert MP C6A+FQ - універсальне рішення для повної сертифікації СКС.
*Увага: Тестові оптичні еталонні шнури замовляються окремо.
| Випробування мідного кабелю | |
| Діапазон частот | 1 - 600 МГц |
| Точність | Перевищує: IEC 61935-1 Level IIIe, IV; IEC 61935-1-1; IEC 61935-1-2; TIA 1152A Level IIIe; TIA-5071; draft ISO/IEC 61935-4 |
| Сертифікаційні випробування | TIA 568.2-E CAT 5e, 6, 6A, TIA 1005A, TIA 568.5, TIA 568.7; ISO/IEC 11801 серії та EN 50173 класу D, E, E A, F; Режими тестування TIA та ISO: Постійне з'єднання, канал, MPTL, E2E; тестування патчкордів Cat 5e, 6, 6A, 7 |
| Макс. довжина кабелю | 0 - 2000 м (для двостороннього автотесту), роздільна здатність дисплея: 0.1m |

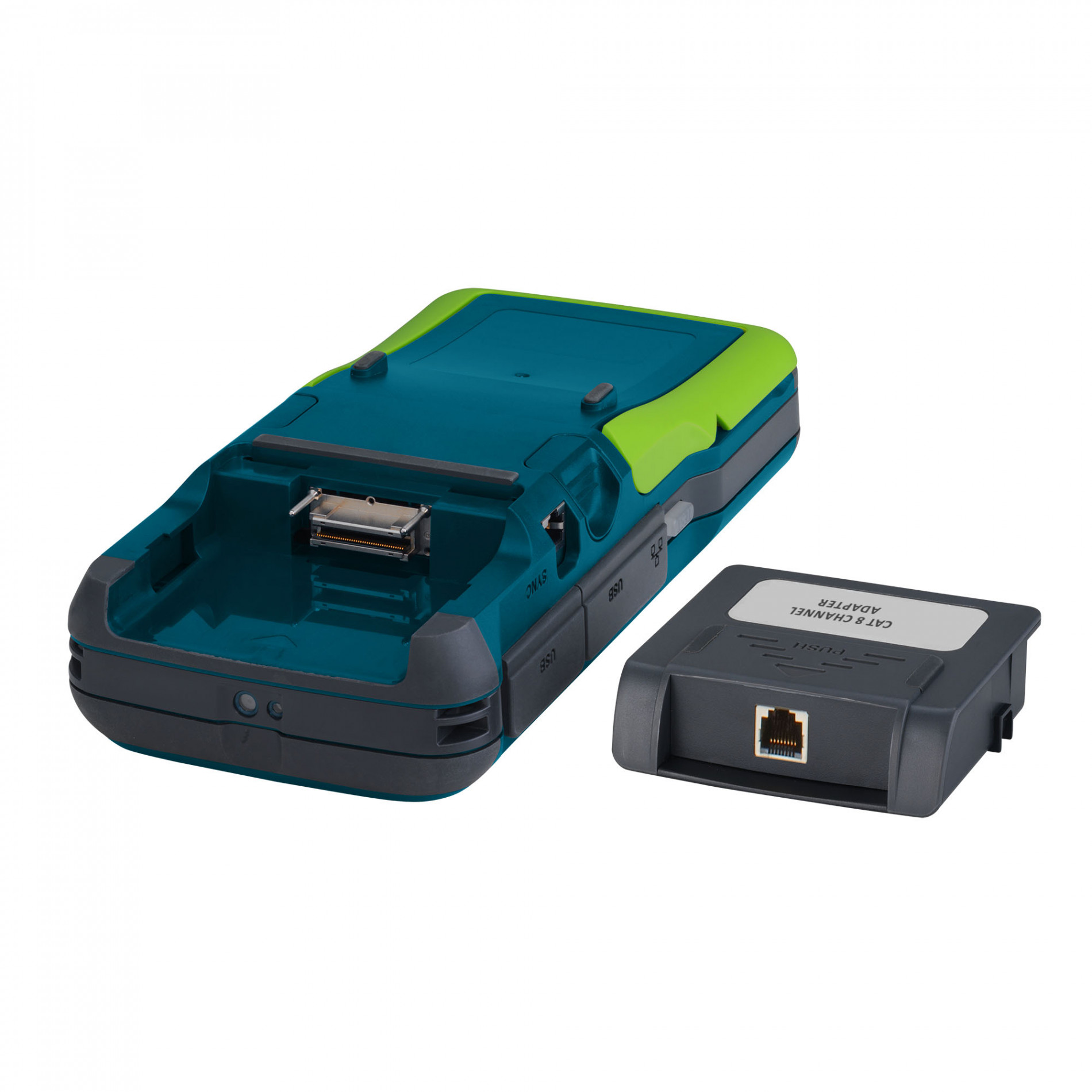

| Ресурс адаптерів | Канал: 10 000 підключень, Постійна лінія: 5000 підключень |
| Параметри тестування | |
| Схема підключення | TIA 568A і 568B, кросоверні кабелі, Profinet |
| Опір петлі | Діапазон вимірювання: 0 - 200 Ом, роздільна здатність дисплея: 0,1 Ом |
| Довжина кабелю | 0 - 2000 м, роздільна здатність дисплея: 0.1 m |
| Затримка розповсюдження та зсув затримки | Діапазон вимірювання 1 нс - 10 мкс, роздільна здатність дисплея: 1 нс |
| Роздільна здатність відображення РЧ параметрів | 0,1 дБ |
| Розширена діагностика | Локатор несправностей в часовій області для RL і NEXT |
| Загальні характеристики | |

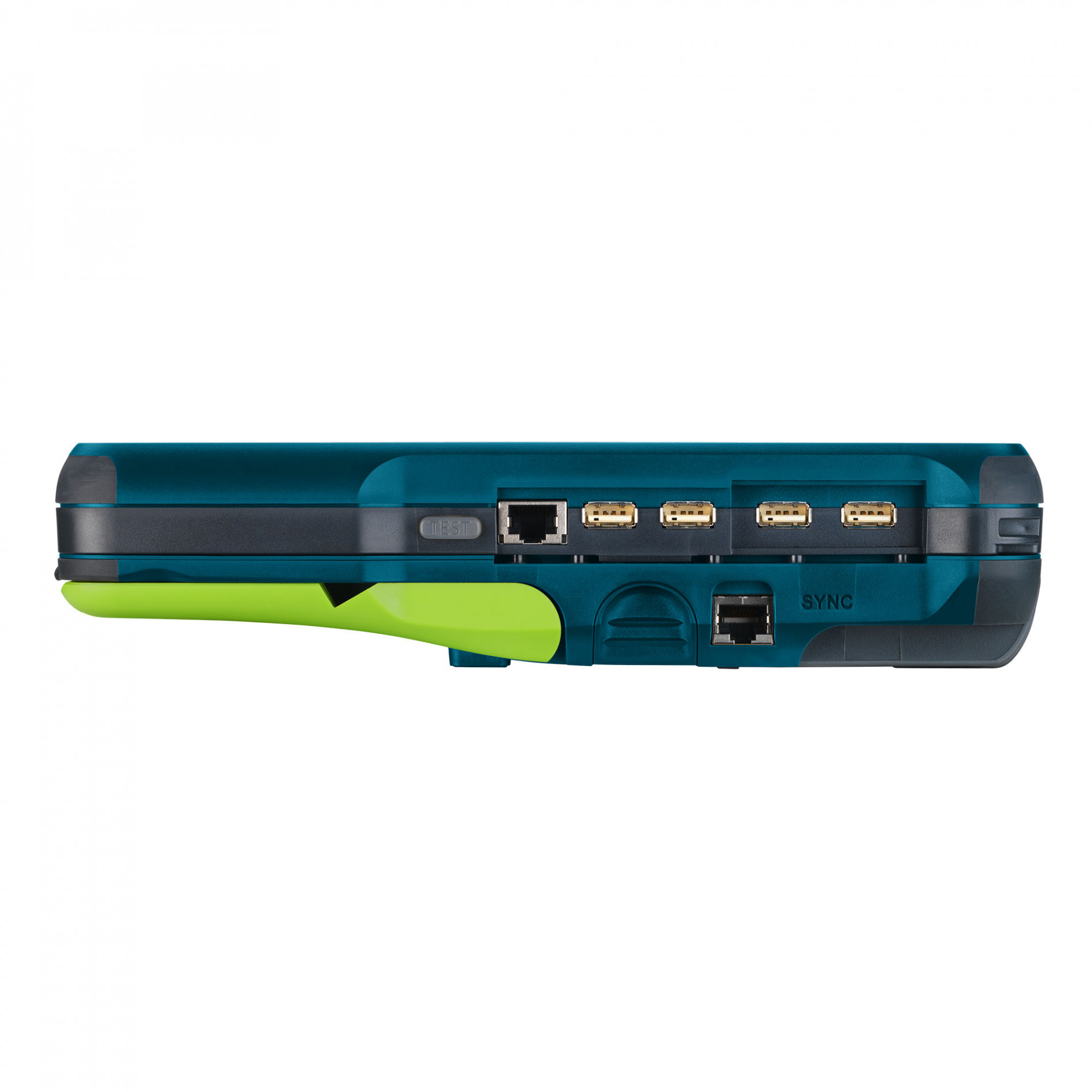

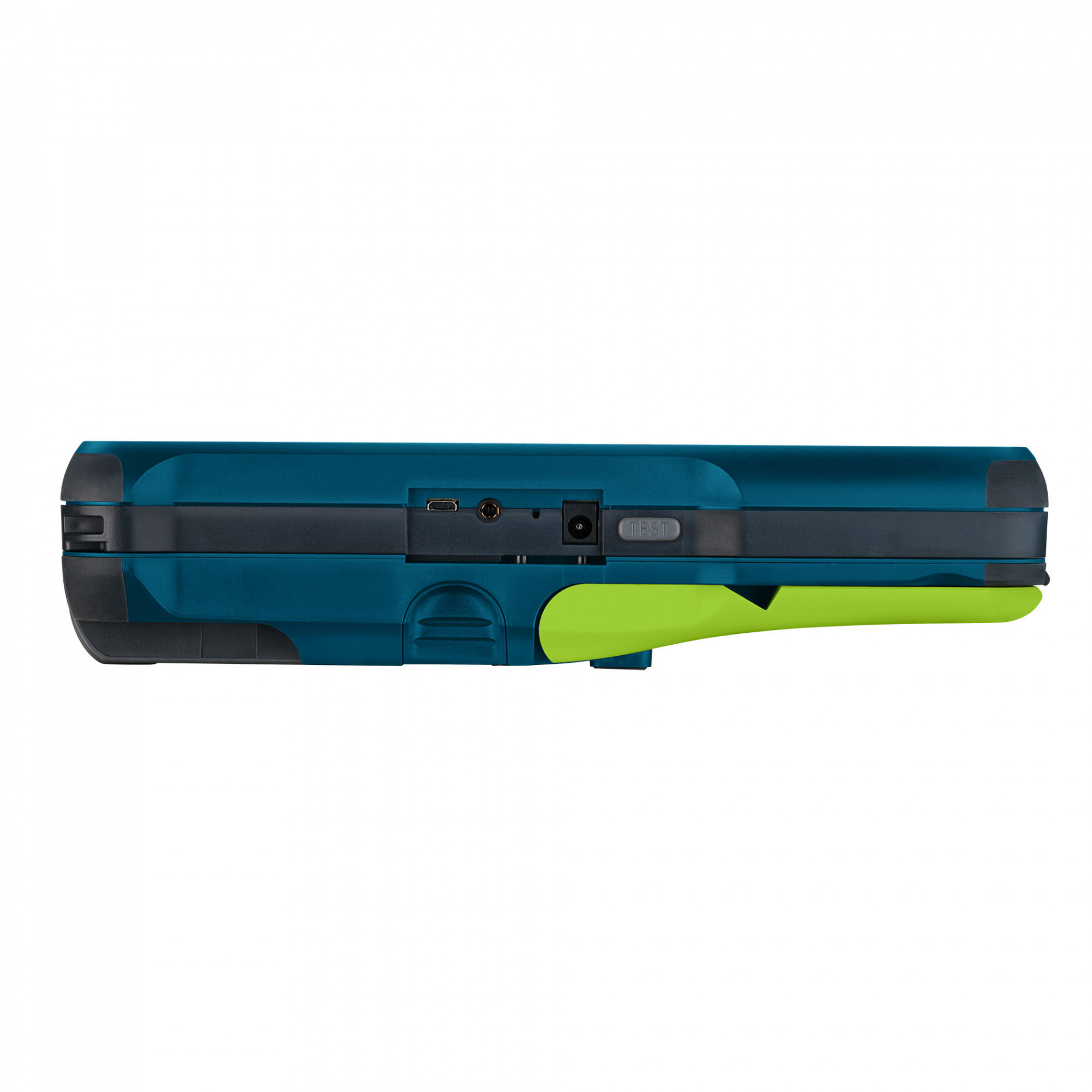

| Інтерфейси | 4x USB host, 1x USB device, 1x вхід живлення DC, 1x аудіовихід 3.5 мм, 1x RJ45 Ethernet |
| Дисплей | Промисловий LCD 5.5", сенсорна поверхня з проекційною ємністю на обох блоках |
| Камера | 5 МП, f/2.2, кут огляду 89°, вбудований LED |
| Датчики та сенсори | Вбудований акселерометр для орієнтації екрану |
| Корпус | Посилений пластик з гумовими накладками і пило-захисними кришками |

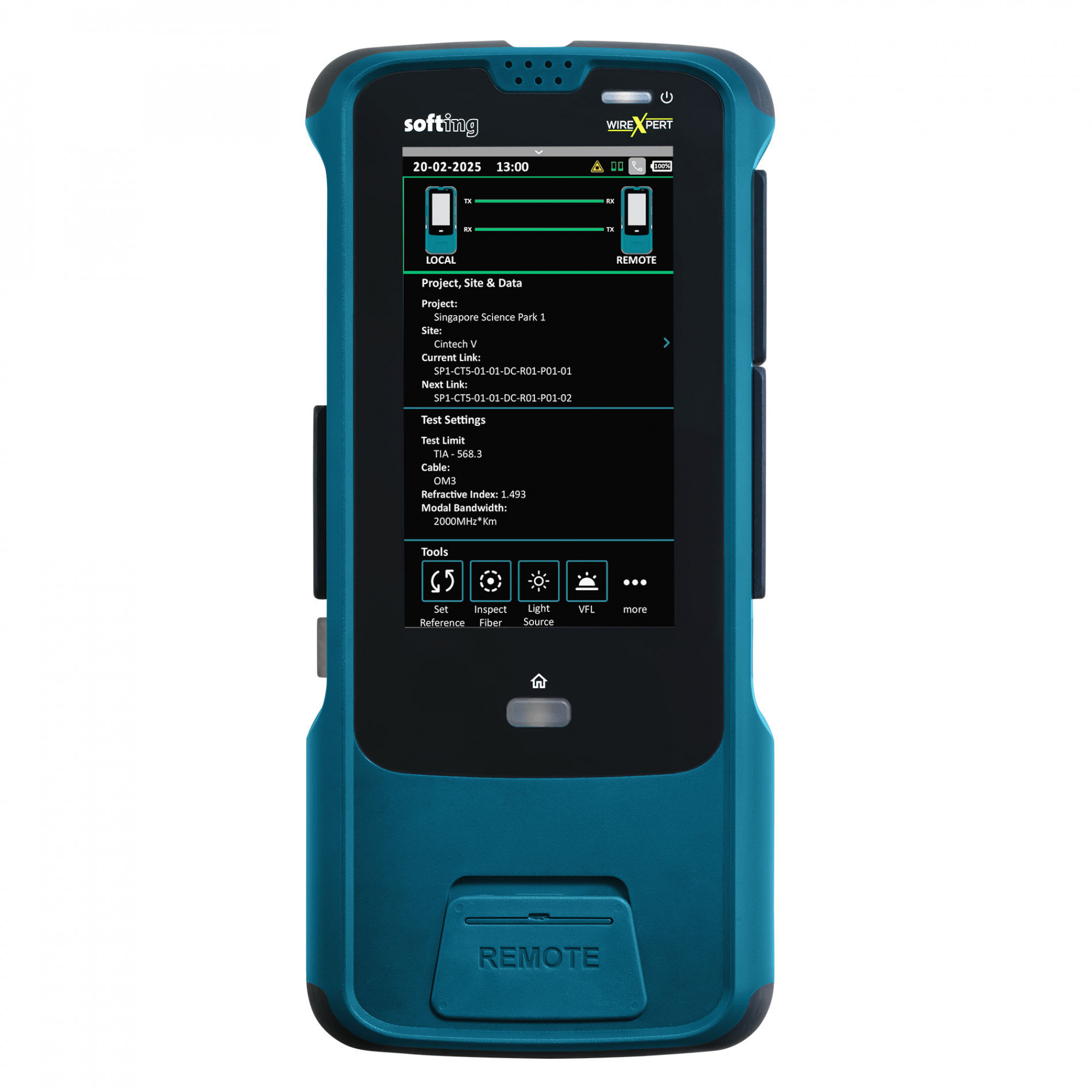

| Можливості віддаленого блоку | Перегляд результатів, збереження тестів, запуск автотесту |
| Блок живлення | Вхід: 100–240 В змінного струму → 12 В постійного, адаптер 3 A |
| Батарея | 7.2В, 6.7Ач; знімний та перезаряджаємий Li-Ion |
| Час роботи від батареї | 8 годин безперервної роботи |
| Внутрішня памʼять | 2500 МБ або > 10 000 результатів тестів (без урахування зображень) |
| Зовнішній накопичувач | USB флеш-накопичувач |
| Розміри | 260x120x55 мм |
| Вага | Приблизно 1,1 кг (включаючи акумулятор) |
| Підтримувані мови | Англійська, німецька, французька, іспанська, італійська |
| Період калібрування | 1 рік |
| Навколишнє середовищє | |
| Робоча температура | від 0 до 40°C |
| Температура зберігання | від -20 до 60°C |
| Відносна вологість повітря | від 10% до 80% |
| Мінімальні вимоги программного забезпечення для звітів | |
| ОС | Microsoft Windows 10/11, 32 або 64 біти |
| Процесор | Intel Core i5, 2,4 ГГц і вище |
| Вільне місце на диску | 500 МБ |
| Оперативна пам’ять | 1 ГБ |
| Додаткове ПЗ | Microsoft.NET Framework 4.0 |
| Випробування оптичного кабелю | |
| Точність вимірювань | IEC 14763-3, IEC 61280-4-1, IEC 61280-4-2 |
| Стандарти | ISO 11801, EN50173, TIA 568.3, JIS C5150, GB 50312 |
| Роз'єми для підключення | SC/PC, LC/PC, опціонально FC/PC, ST/PC |
| Джерела оптичного сигналу | |
|
Джерело світла |
LED: 850 ±20 нм (EF-сумісний), 1300 ±20 нм Fabry-Perot: 1310 ±20 нм, 1550 ±20 нм |
| Вихідна потужність (при 23°C) | MM: ≥–24 дБм, SM: ≥+4 дБм |
| Стабільність потужності | MM: ±0.05 дБ за 8 год, ±0.03 дБ за 15 хв |
| SM: ±0.1 дБ за 8 год, ±0.08 дБ за 15 хв | |
| Вимірювач оптичної потужності | |
| Діапазон довжин хвиль | 800–1650 нм, калібрований на 850, 1300, 1310, 1550 нм |
| Діапазон вимірювання | 850 нм: +5 до –65 дБм, інші: +5 до –70 дБм |
| Похибка вимірювання | ≤ ±5 % ±32 пВт за 8 годин |
| Лінійність вимірювання | ≤ ±0.1 дБ за 8 годин |
| Максимальна довжина | MM: 12 км, SM: 130 км |
| Точність вимірювання довжини | ±1.5 м + ±1 % довжини лінії |
| Одиниці вимірювання | дБ, дБм, мВт |
| Візуальний локатор пошкоджень (VFL) | |
| Роз'єми | 1.25 мм і 2.5 мм ферули |
| Вихідна потужність | >–5 дБм до <0 дБм |
| Безпека лазера | <1 мВт, Клас II (CDRH) |
