Артикул: WX-MP-C6A
Ціна: 807 142.35 грн.
Середній термін постачання: 8-10 тижнів
За Вашим запитом оперативно:

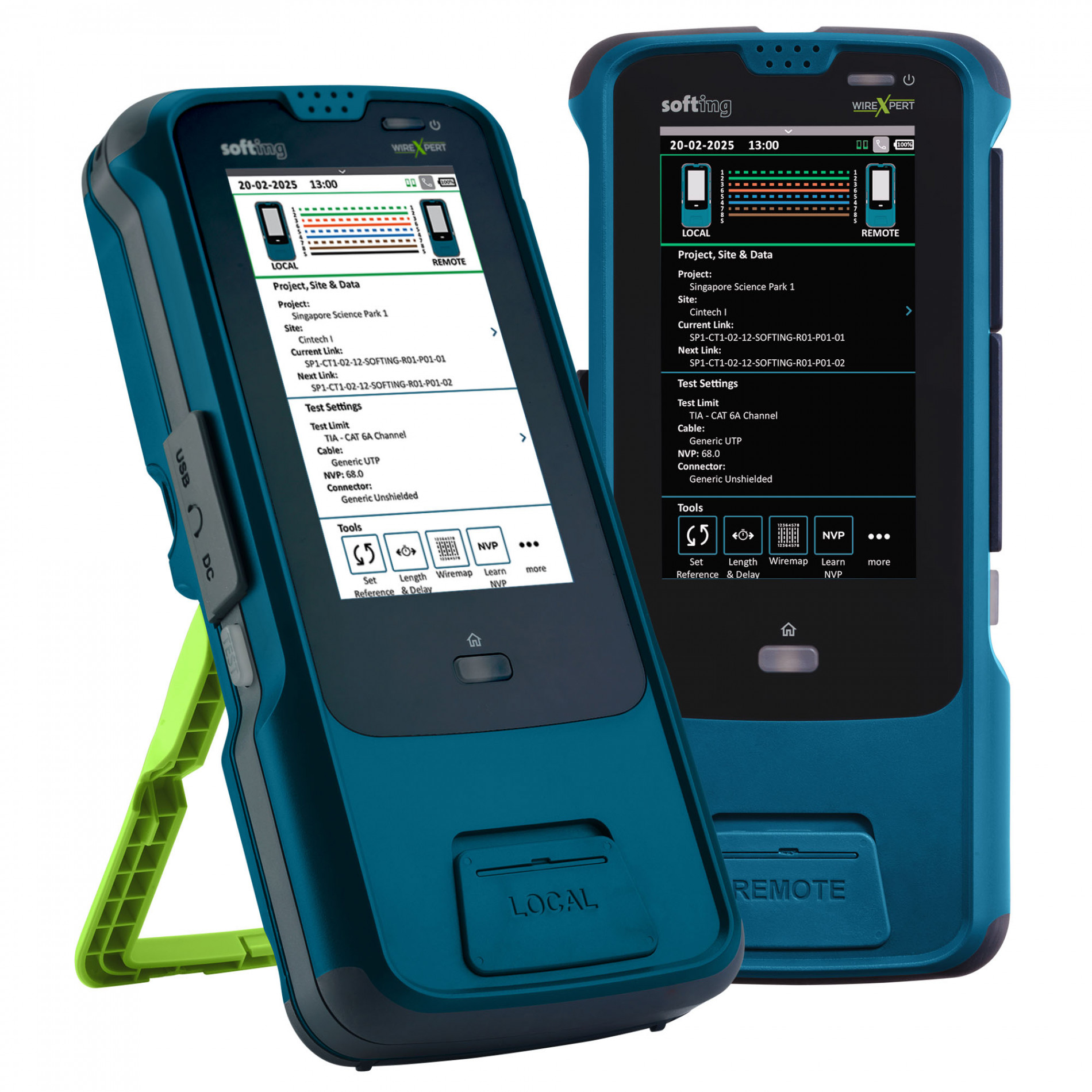

WireXpert MP C6A від Softing — це сучасний прилад для сертифікації структурованих кабельних систем на основі мідного кабелю, включаючи виту пару та коаксіал. Сертифікатор працює у частотному діапазоні до 600 МГц і повністю відповідає вимогам міжнародних стандартів TIA-568-C.2/C.2-1, ISO/IEC 11801, EN 50173. У базовій комплектації прилад здатний тестувати «постійну лінію» або «канал» на категорії 3, 5, 5e, 6, 6A, 7 (Class D/E/EA/F) Завдяки високій точності вимірювань WireXpert MP C6A дозволяє впевнено перевірити відповідність кабельної інфраструктури заданій категорії або класу та її здатність підтримувати необхідну швидкість передачі даних Ethernet.
Тестова платформа WireXpert MP C6A підтримує вимірювання дисбалансу опору постійного струму (DCRU) та поперечних втрат перетворення (TCL). Унікальною перевагою приладу є підтримка тестування SPE (Single Pair Ethernet) кабелів на частоті 600 МГц та можливість модернізації до 3000 МГц.

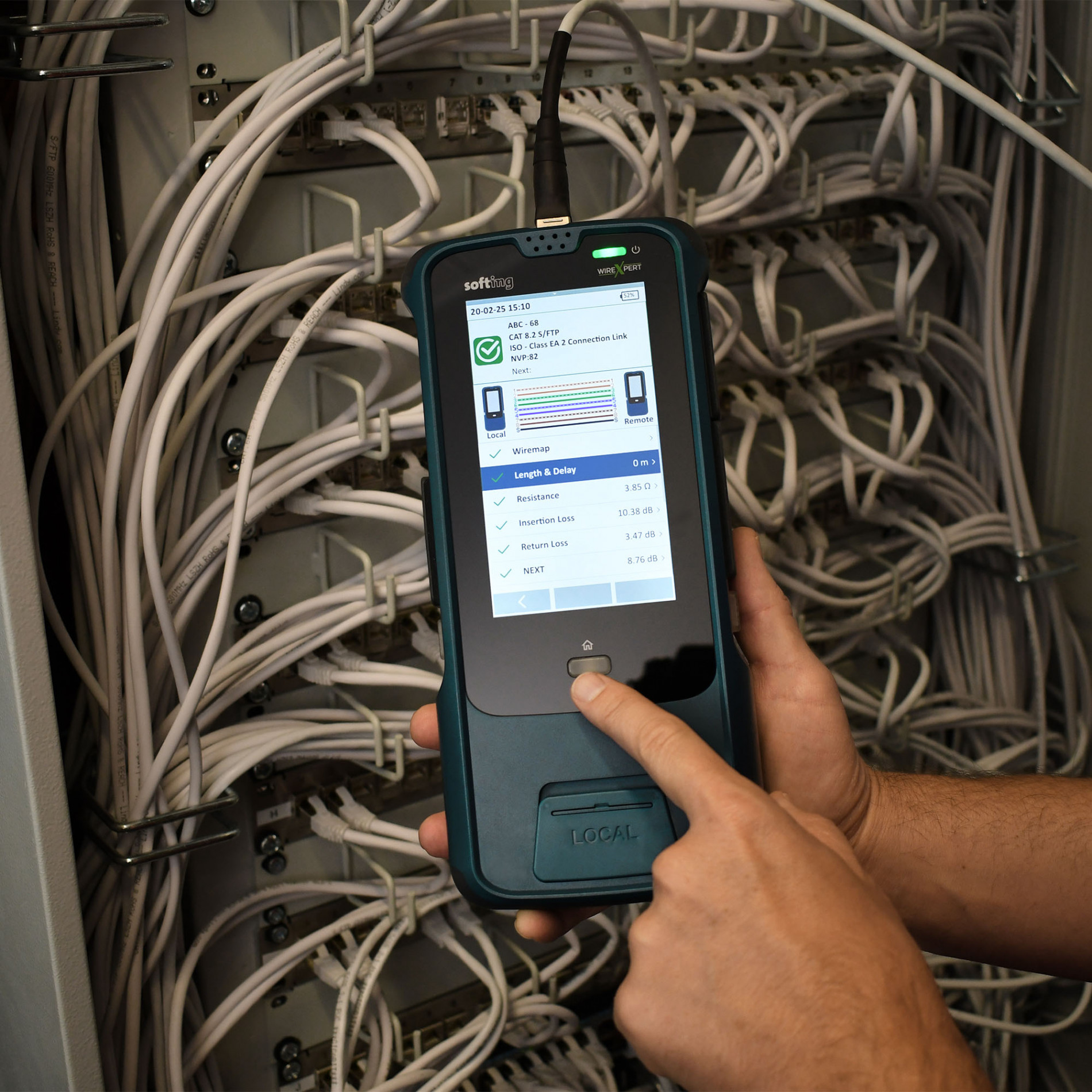

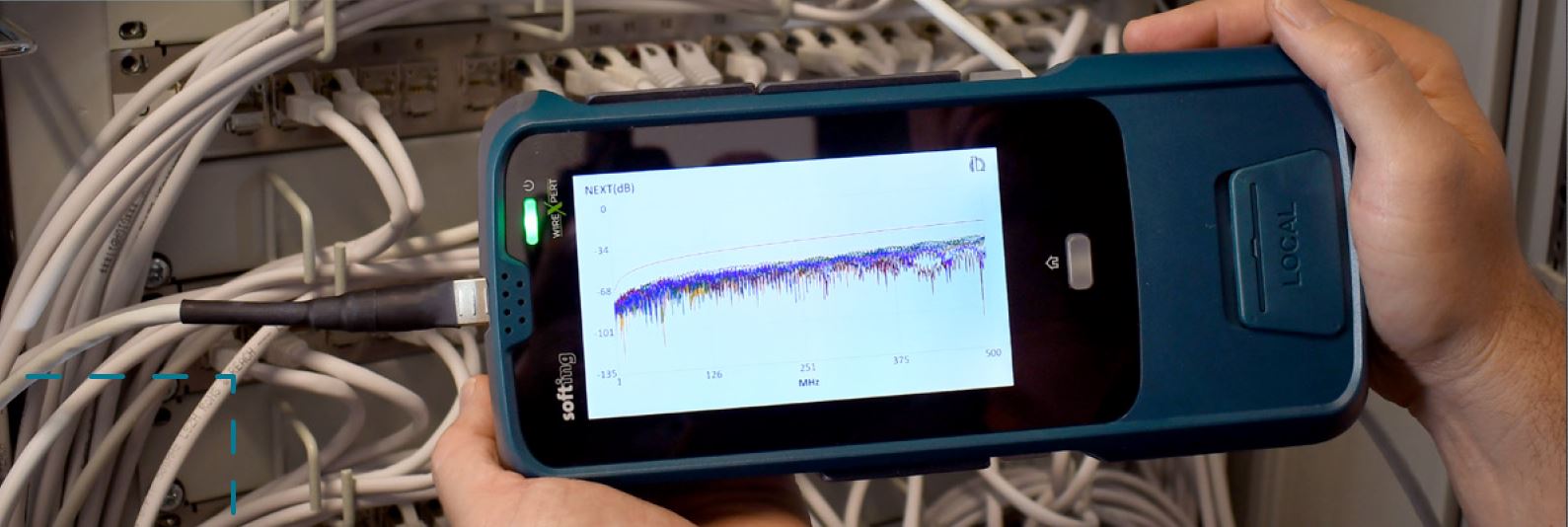

Інтерфейс пристрою інтуїтивно зрозумілий, а сам прилад зручний у використанні в ЦОД, офісних приміщеннях і в промисловому середовищі. Якщо лінія не проходить тест, WireXpert MP C6A автоматично аналізує результати та перетворює складні вимірювання у зрозумілі повідомлення, що дозволяє швидко виявити й усунути проблему.
Пристрій ергономічно спроєктований для комфортної роботи: він має дві кнопки автотесту — для правої та лівої руки. Додаткову гнучкість забезпечує функція Flip Tags, яка дозволяє легко перемикати пристрій між локальним і віддаленим режимами, що дуже зручно при роботі на об’єктах з різною структурою кабельної мережі. WireXpert MP C6A — це надійне рішення для професійної сертифікації СКС сьогодні та в майбутньому.
List-Based Testing (LBT) — це перший у світі приклад використання гнучкої ієрархічної системи маркування кабелів. Такий підхід змінює сам порядок проведення тестування.
Раніше, під час збереження результатів сертифікації, інженерам доводилося вручну вписувати в назву кожного файлу інформацію про об’єкт, патч-панель, місце її розташування та номер порту, щоб не заплутатись у результатах. Часто на це витрачалося більше часу, ніж на саме тестування.
Новий метод List-Based Testing (LBT) вирішує цю проблему. Список об’єктів для тестування створюється заздалегідь на комп’ютері. Потрібно лише ввести назву об’єкта, поверх, ідентифікатори патч-панелей та кількість портів. Програмне забезпечення автоматично сформує попередній список назв майбутніх тестів.
Після завантаження цього списку у прилад, Ви можете швидко та зручно використовувати готові імена файлів із попередньо створеного переліку — це суттєво спрощує процес тестування та економить час.
| Випробування мідного кабелю | |
| Частотний діапазон | 600 МГц |
| Точність | Перевищує: IEC 61935-1 Level IIIe, IV; IEC 61935-1-1; IEC 61935-1-2; TIA 1152A Level IIIe; TIA-5071; draft ISO/IEC 61935-4 |
| Сертифікаційні випробування | TIA 568.2-E CAT 5e, 6, 6A, TIA 1005A, TIA 568.5, TIA 568.7; ISO/IEC 11801 серії та EN 50173 класу D, E, EA, F; Режими тестування TIA та ISO: Постійне з'єднання, канал, MPTL, E2E; тестування патчкордів Cat 5e, 6, 6A, 7 |
| Максимальна довжина кабелю | 0 - 2000 м (для двостороннього автотесту), роздільна здатність дисплея: 0.1 м. |

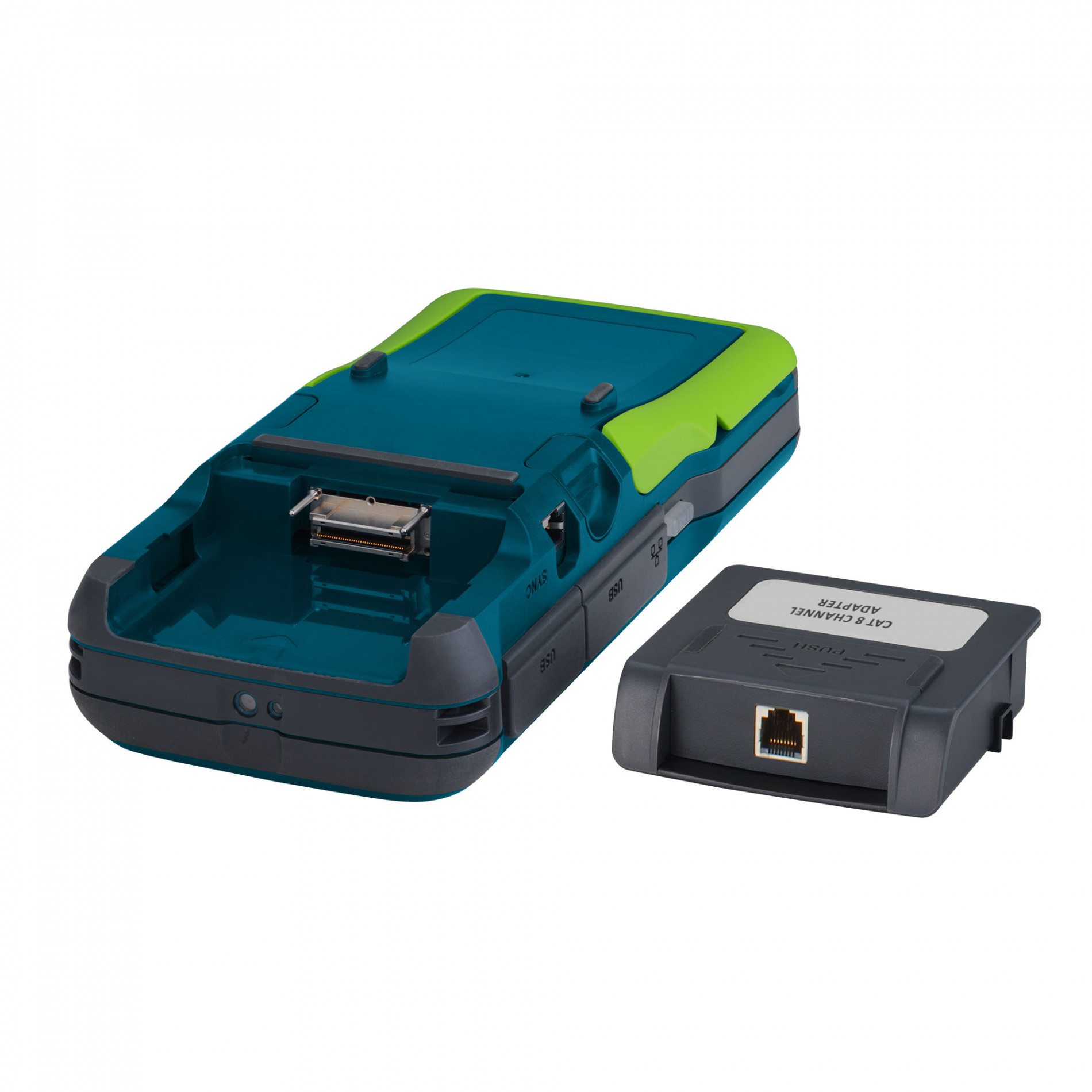

| Ресурс адаптерів | Канал: 10 000 підключень, Постійна лінія: 5000 підключень |
| Параметри тестування | |
| Схема підключення | TIA 568A і 568B, кросоверні кабелі, Profinet |
| Опір петлі | Діапазон вимірювання: 0 - 200 Ом, роздільна здатність дисплея: 0,1 Ом |
| Довжина кабелю | 0 - 2000 м, роздільна здатність дисплея: 0.1 м. |
| Затримка розповсюдження та зсув затримки | Діапазон вимірювання 1 нс - 10 мкс, роздільна здатність дисплея: 1 нс. |
| Роздільна здатність відображення РЧ параметрів | 0.1 дБ |
| Розширена діагностика | Локатор несправностей в часовій області для RL і NEXT |
| Загальні характеристики | |

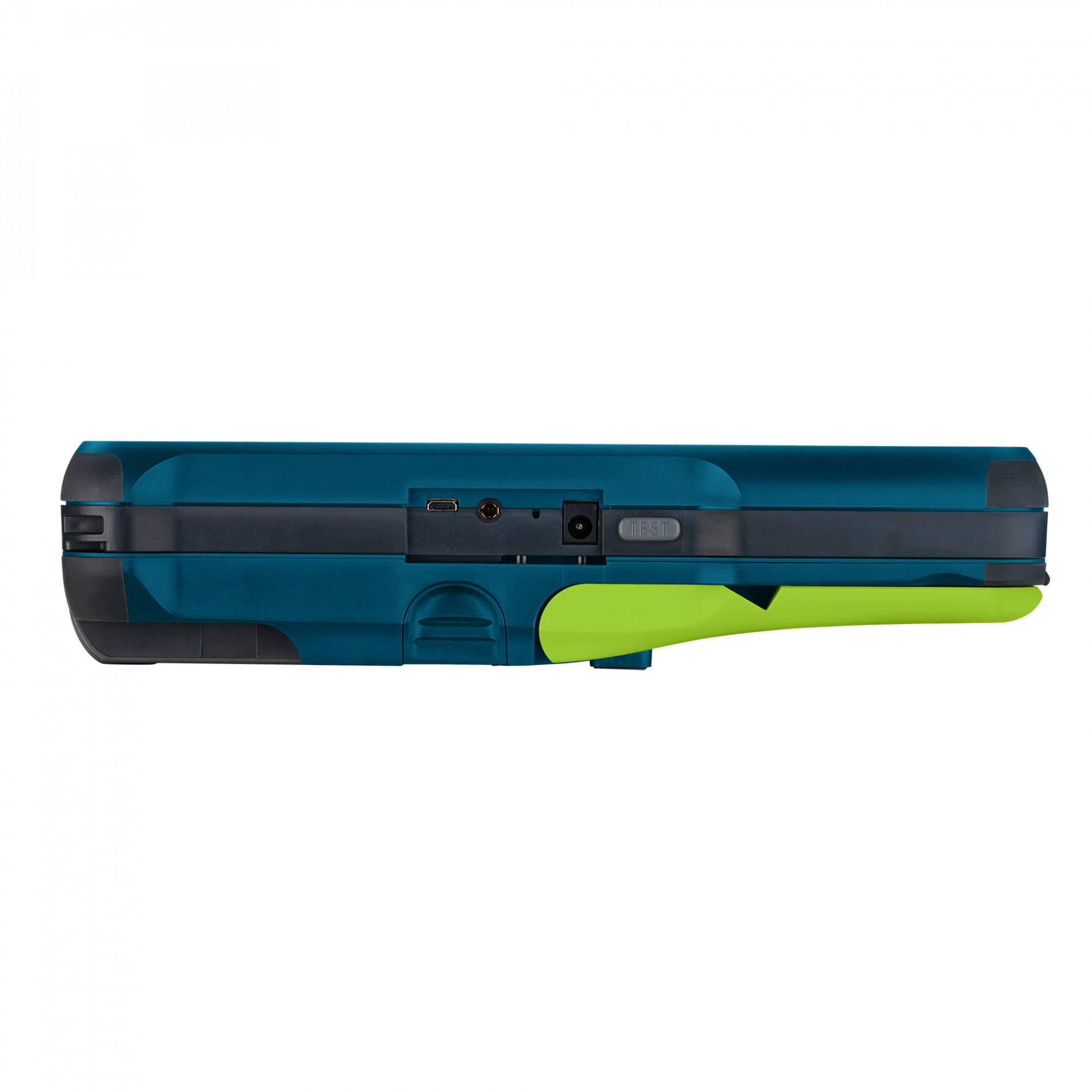

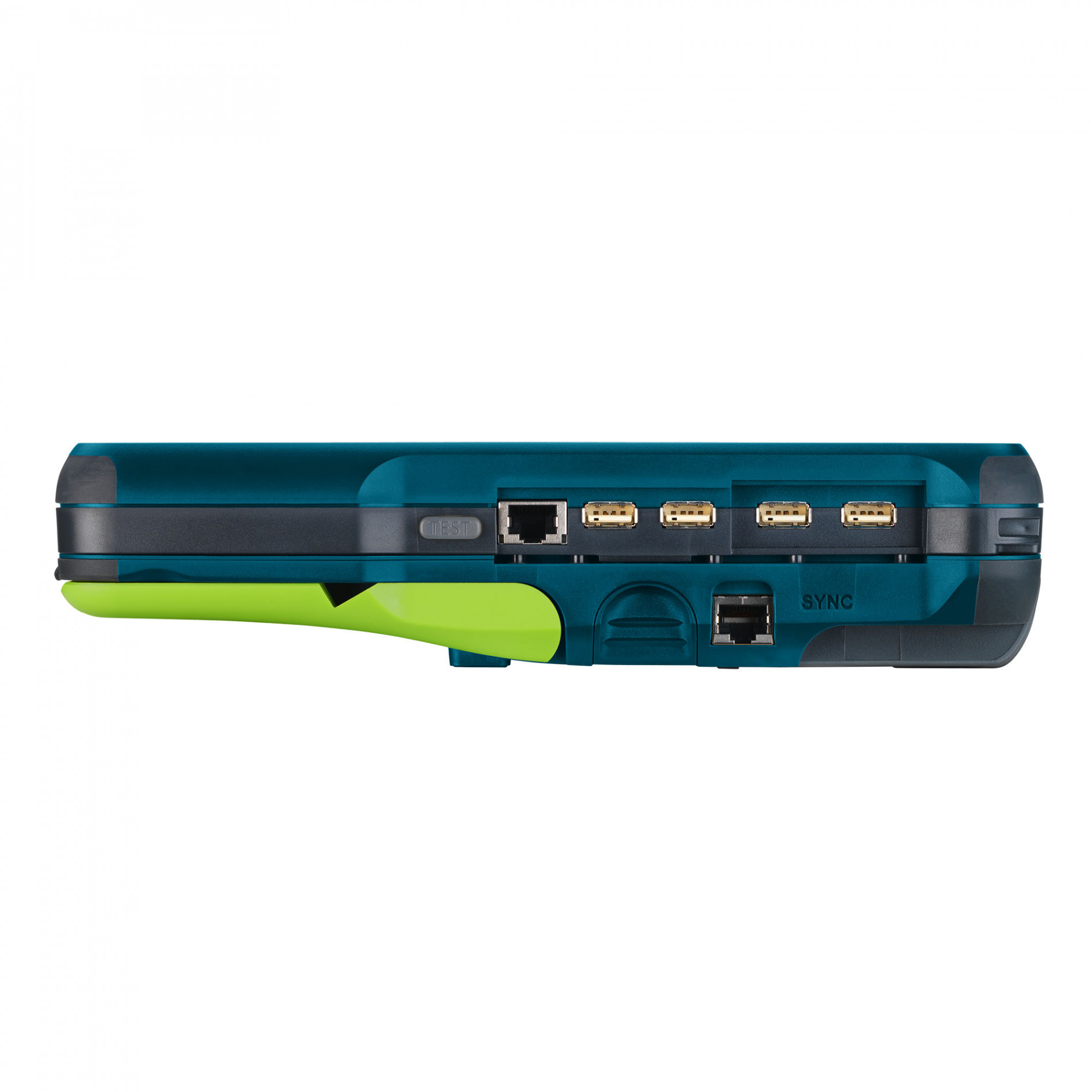

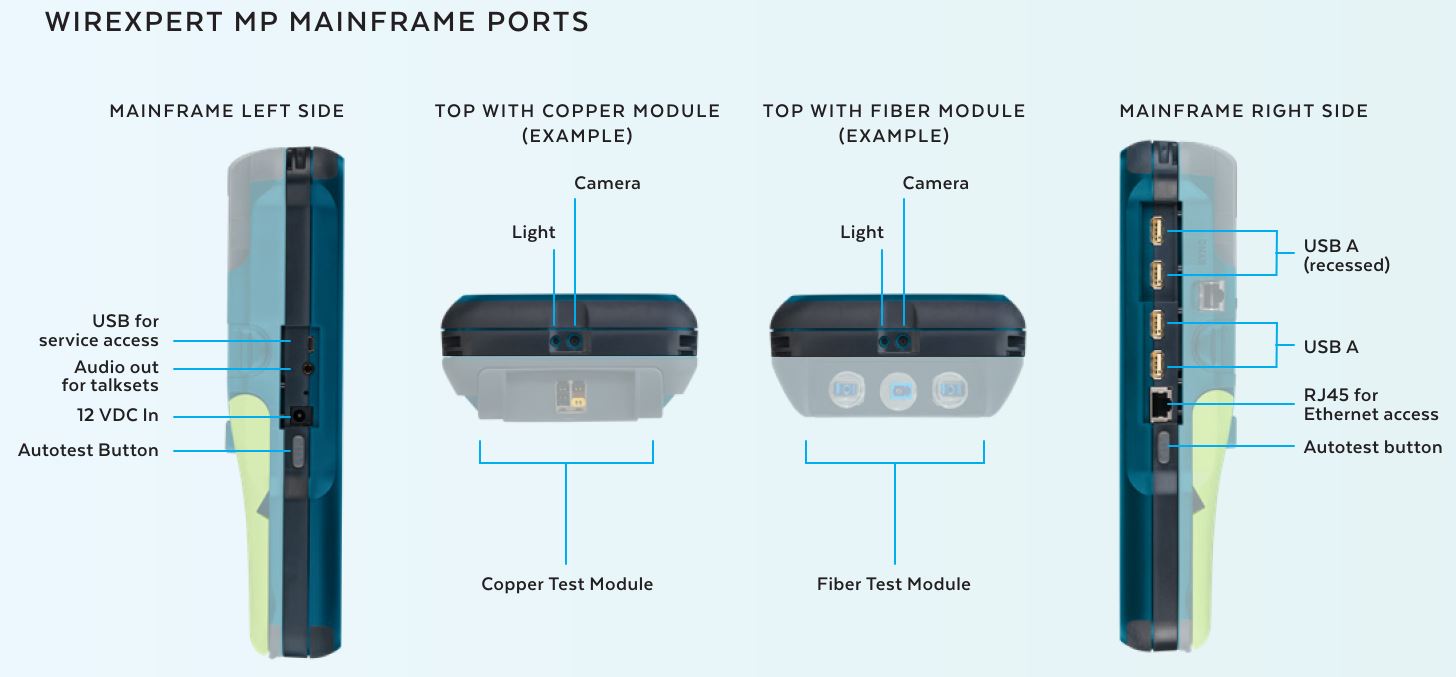

| Інтерфейси | 4x USB порти, 1x USB-пристрій, 1x роз'єм живлення DC, 1x аудіороз'єм 3.5 мм, 1x роз'єм Ethernet RJ45 |

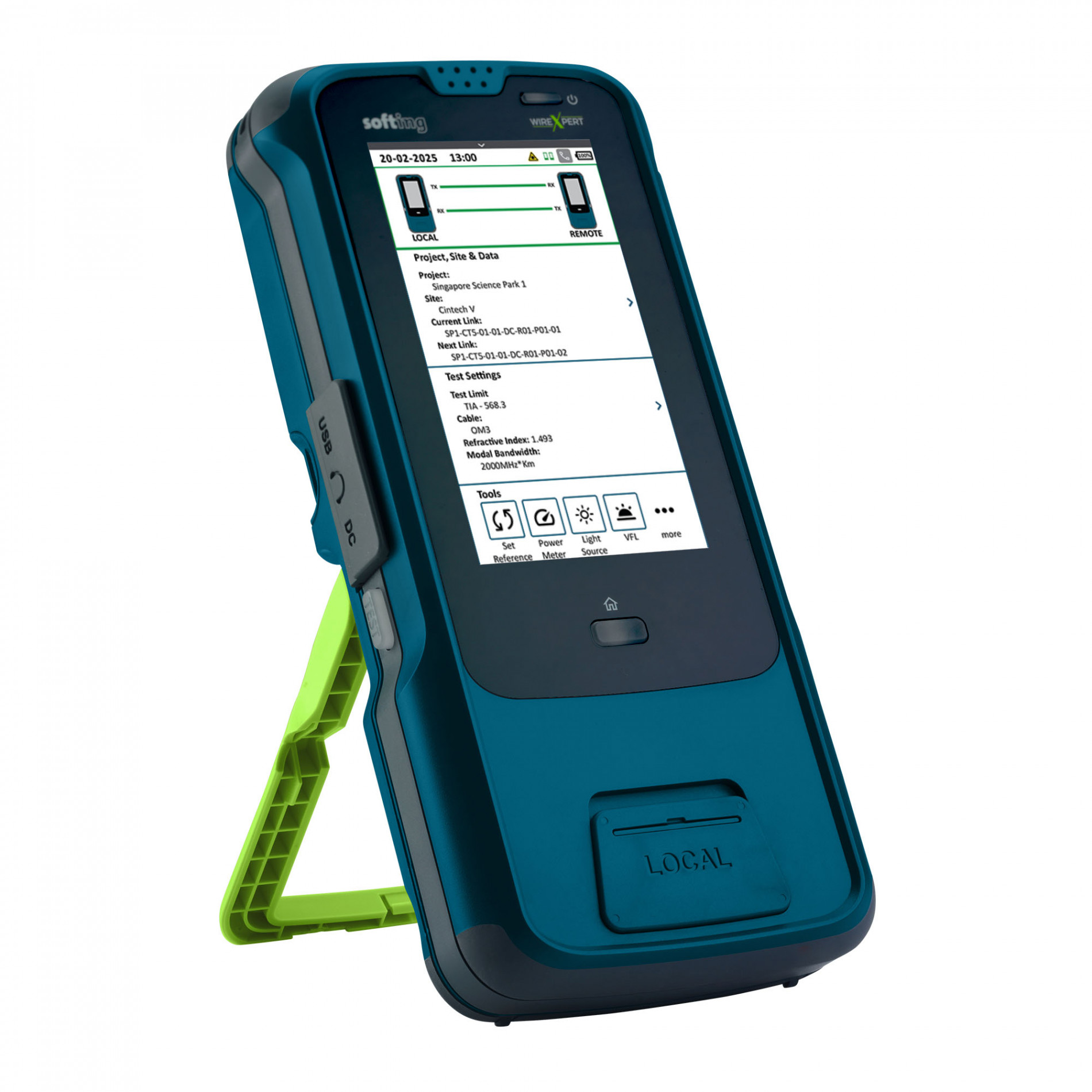

| Дисплей | 5.5" промисловий РК-дисплей з проекційною ємністю та інтерактивна сенсорна область на обох блоках (Local/Remote) |

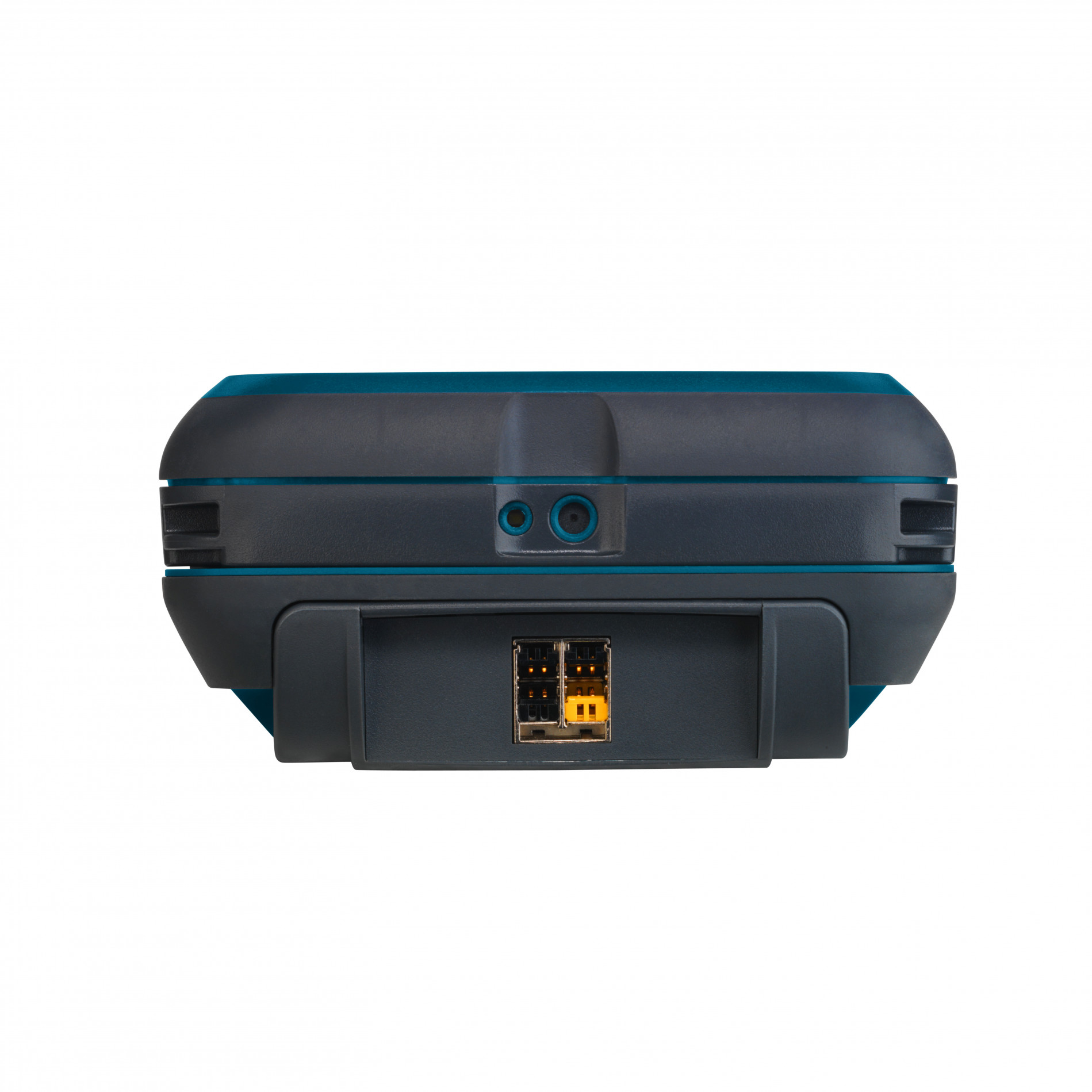

| Камера | 5 МП, f/2.2, кут огляду 89°, вбудований білий LED |
| Датчики та сенсори | Вбудований акселерометр для орієнтації екрану |
| Корпус | Міцний пластик з гумовим покриттям і пилозахисними кришками |

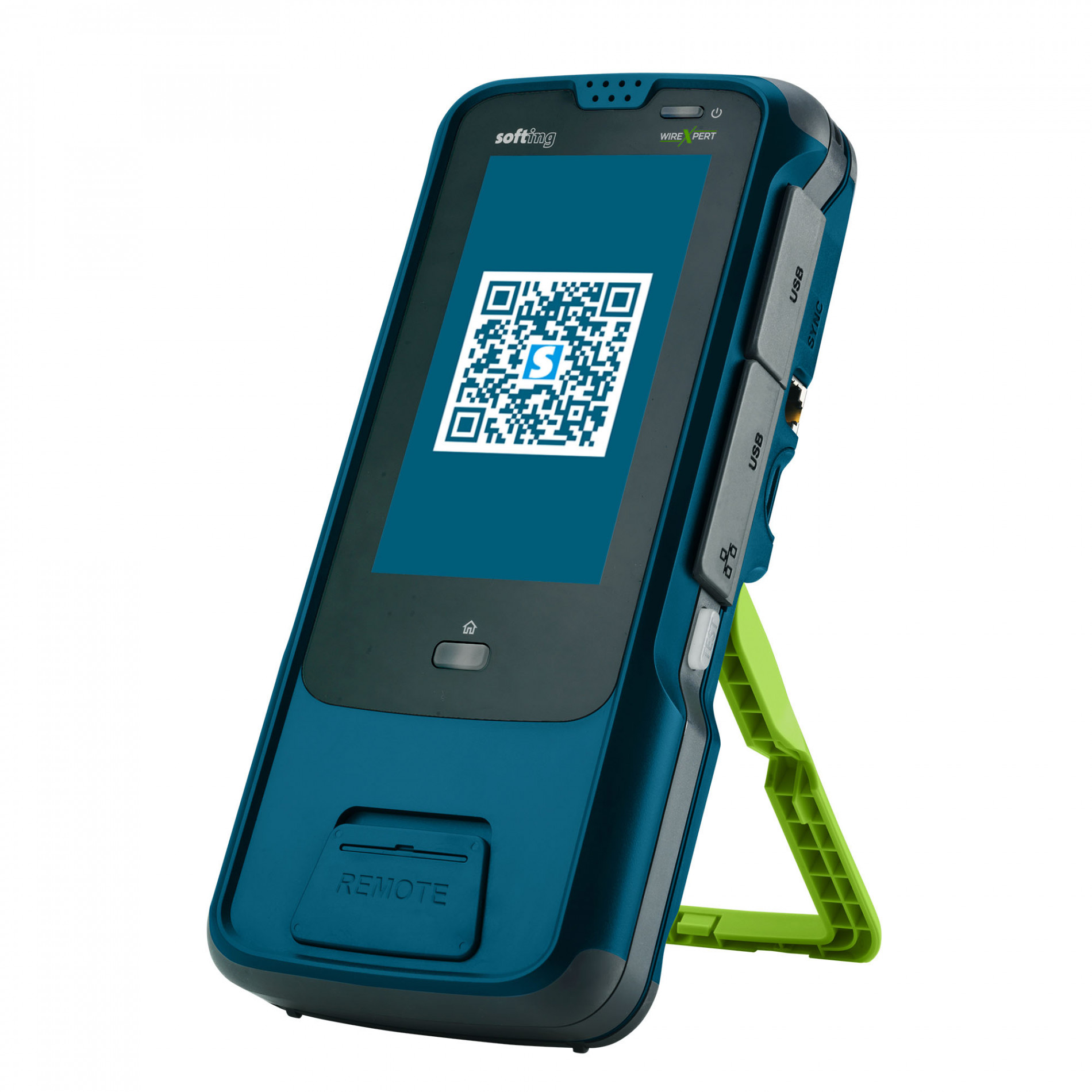

| Можливості блоку Remote | Перегляд результатів тестування, збереження тестів, запуск автотестування |
| Блок живлення | Вхід: 100–240 В змінного струму → 12 В постійного, адаптер 3 A |
| Батарея | 7.2В, 6.7Ач; знімний та перезаряджаємий Li-Ion |
| Час роботи від батареї | 8 годин безперервної роботи |
| Внутрішня памʼять | 2500 МБ або > 10 000 результатів тестів (без урахування зображень) |
| Зовнішній накопичувач | USB флеш-накопичувач |
| Розміри | 260 x 120 x 55 мм |
| Вага | Приблизно 1,1 кг (включаючи акумулятор) |
| Підтримувані мови | Англійська, німецька, французька, іспанська, італійська |
| Період калібрування | 1 рік |
| Навколишнє середовищє | |
| Робоча температура | від 0 до 40°C |
| Температура зберігання | від -20 до 60°C |
| Відносна вологість повітря | від 10% до 80% |
| Мінімальні вимоги программного забезпечення | |
| ОС | Microsoft Windows 10/11, 32 або 64 біти |
| Процесор | Intel Core i5, 2,4 ГГц і вище |
| Вільне місце на диску | 500 МБ |
| Оперативна пам’ять | 1 ГБ |
| Додаткове ПЗ | Microsoft.NET Framework 4.0 |
Зателефонуйте та замовте Кабельний тестер WireXpert MP C6A для сертифікації СКС, LAN мідь (600 MHz) у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. Softing IT Networks WX-MP-C6A: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.
Дивіться аналоги WX-MP-C6A у категорії: Кабельные тестеры Softing IT Networks, Сертифікація СКС на категорію 5e/6/6A/7/8| Випробування мідного кабелю | |
| Частотний діапазон | 600 МГц |
| Точність | Перевищує: IEC 61935-1 Level IIIe, IV; IEC 61935-1-1; IEC 61935-1-2; TIA 1152A Level IIIe; TIA-5071; draft ISO/IEC 61935-4 |
| Сертифікаційні випробування | TIA 568.2-E CAT 5e, 6, 6A, TIA 1005A, TIA 568.5, TIA 568.7; ISO/IEC 11801 серії та EN 50173 класу D, E, E A, F; Режими тестування TIA та ISO: Постійне з'єднання, канал, MPTL, E2E; тестування патчкордів Cat 5e, 6, 6A, 7 |
| Максимальна довжина кабелю | 0 - 2000 м (для двостороннього автотесту), роздільна здатність дисплея: 0.1 м. |
| Ресурс адаптерів | Канал: 10 000 підключень, Постійна лінія: 5000 підключень |
| Параметри тестування | |
| Схема підключення | TIA 568A і 568B, кросоверні кабелі, Profinet |
| Опір петлі | Діапазон вимірювання: 0 - 200 Ом, роздільна здатність дисплея: 0,1 Ом |
| Довжина кабелю | 0 - 2000 м, роздільна здатність дисплея: 0.1 м. |
| Затримка розповсюдження та зсув затримки | Діапазон вимірювання 1 нс - 10 мкс, роздільна здатність дисплея: 1 нс. |
| Роздільна здатність відображення РЧ параметрів | 0.1 дБ |
| Розширена діагностика | Локатор несправностей в часовій області для RL і NEXT |
| Загальні характеристики | |
| Інтерфейси | 4x USB порти, 1x USB-пристрій, 1x роз'єм живлення DC, 1x аудіороз'єм 3.5 мм, 1x роз'єм Ethernet RJ45 |
| Дисплей | 5.5" промисловий РК-дисплей з проекційною ємністю та інтерактивна сенсорна область на обох блоках (Local/Remote) |
| Камера | 5 МП, f/2.2, кут огляду 89°, вбудований білий LED |
| Датчики та сенсори | Вбудований акселерометр для орієнтації екрану |
| Корпус | Міцний пластик з гумовим покриттям і гумовими пилозахисними кришками |
| Можливості віддаленого блоку (Remote) | Перегляд результатів тестування, збереження тестів, запуск автотестування |
| Блок живлення | Вхід: 100–240 В змінного струму → 12 В постійного, адаптер 3 A |
| Батарея | 7.2В, 6.7Ач; знімний та перезаряджаємий Li-Ion |
| Час роботи від батареї | 8 годин безперервної роботи |
| Внутрішня памʼять | 2500 МБ або > 10 000 результатів тестів (без урахування зображень) |
| Зовнішній накопичувач | USB флеш-накопичувач |
| Розміри | 260 x 120 x 55 мм |
| Вага | Приблизно 1,1 кг (включаючи акумулятор) |
| Підтримувані мови | Англійська, німецька, французька, іспанська, італійська |
| Період калібрування | 1 рік |
| Навколишнє середовищє | |
| Робоча температура | від 0 до 40°C |
| Температура зберігання | від -20 до 60°C |
| Відносна вологість повітря | від 10% до 80% |
| Мінімальні вимоги программного забезпечення | |
| ОС | Microsoft Windows 10/11, 32 або 64 біти |
| Процесор | Intel Core i5, 2,4 ГГц і вище |
| Вільне місце на диску | 500 МБ |
| Оперативна пам’ять | 1 ГБ |
| Додаткове ПЗ | Microsoft.NET Framework 4.0 |
TCL (Transverse Conversion Loss), втрати поперечного перетворення - це параметр, який використовується під час сертифікації вити пари для оцінки електромагнітної симетрії кабельної пари.
TCL показує, наскільки добре збалансована вита пара. Чим кращий баланс - тим менше перешкод і наведень від зовнішніх джерел, тим стабільніше передача сигналу та вища якість з’єднання.
Технічна суть:
TCL вимірює, наскільки сигнал, що подається на диференціальний вхід (тобто між двома жилами пари), перетворюється на сигнал відносно землі (однаковий на обох жилах). Це небажане явище, яке свідчить про асиметрію кабелю - неправильну геометрію, неякісні матеріали або порушення технології монтажу.
Навіщо вимірювати TCL:
Перевірка якісного балансу кабелю, як екранованого, так і неекранованого (UTP, STP, FTP). Виявлення проблем виробництва або встановлення (неправильне скручування, перегини, механічні пошкодження). Особливо актуально при високих швидкостях передачі (Cat 6A і вище, SPE, PoE).
TCL - це показник того, наскільки "чисто й симетрично" передає сигнал ваш кабель. Чим більше значення TCL (у дБ), тим краще.
DCRU (DC Resistance Unbalance) - це неврівноваженість опору постійному струму між жилами однієї пари або між різними парами у вити парі.
DCRU показує, чи мають жили однаковий опір. Ідеально - коли обидві жили пари мають однаковий опір, бо тоді струм іде рівномірно. Але якщо одна жила має більший опір, ніж інша — виникає перекіс (неврівноваженість). Це може призвести до порушення балансу сигналу, шумів і зниження якості передачі даних, особливо в PoE (передача живлення по Ethernet).
DCRU буває:
Навіщо вимірюють DCRU:
DCRU - це показник того, наскільки "рівні" жили у парі. Менше значення тим краще. При високій неврівноваженості - сигнал слабшає і живлення працює нестабільно.
SPE-кабелі:
Це спеціальні кабелі, розроблені для передачі даних і, за потреби, живлення по одній парі жил. Вони підтримують протоколи Ethernet зі швидкостями 10 Мбіт/с, 100 Мбіт/с або 1 Гбіт/с - залежно від стандарту.
Де використовують SPE-кабелі:
Основні переваги SPE:
SPE-кабель - це вита пара з однієї пари жил, яка дозволяє передавати Ethernet і живлення. Він створений для майбутнього автоматизації, де потрібно багато з’єднань, але мало місця.
