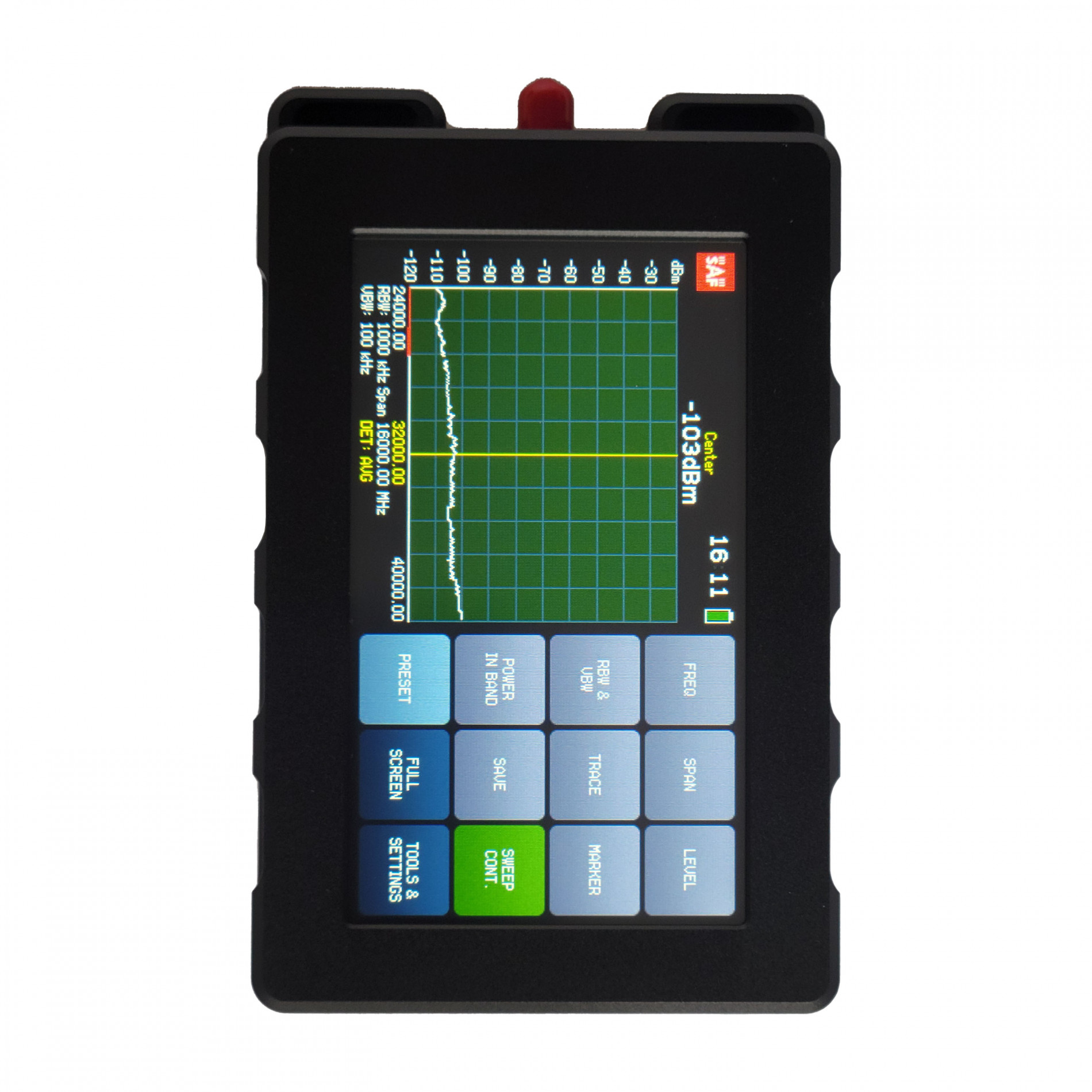

Tempo AirScout ASPEC-40 - аналізатори радіочастотного спектру стільникового зв'язку LTE та 5G, супутникового та мікрохвильового зв'язку. Вони розроблені для інженерів, яким потрібні швидкі та точні вимірювання радіочастотного спектру. Переваги приладів ASPEC дозволяють підвищити зручність і продуктивність польових випробувань у процесі інсталяції радіообладнання.
Високі РЧ-характеристики. Лідер галузі з чутливістю приймача -105 дБм, рівнем власних шумів -120 дБ та широким динамічним діапазоном у 150 дБм.

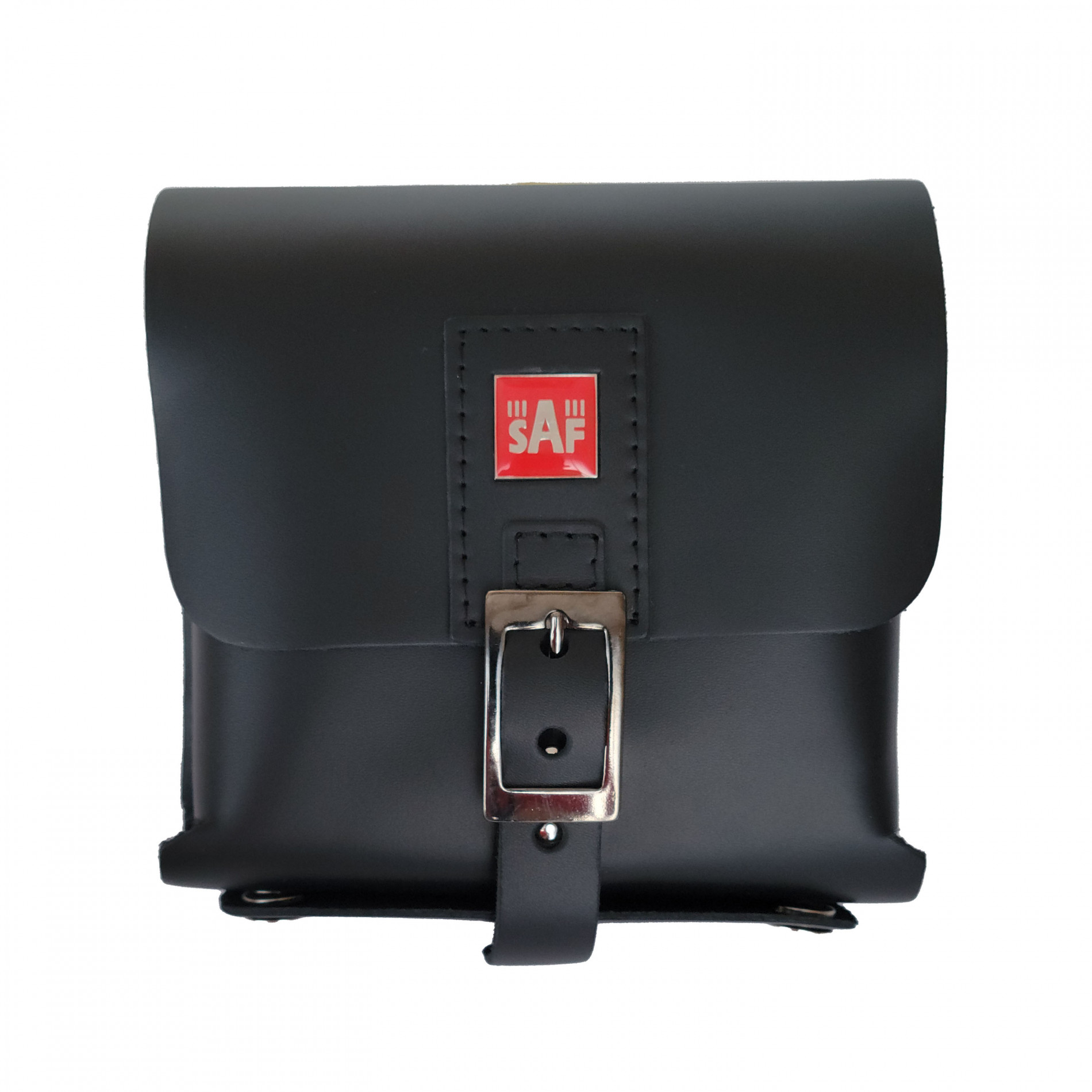

Міцний, польовий корпус. Наш корпус, придатний для польових умов, достатньо компактний для керування однією рукою й достатньо міцний для складних завдань.
Запис і відтворення. Записуйте радіочастотне середовище та відтворюйте його офлайн для подальшого аналізу.
Тестування стільникового зв’язку. Проводьте огляди місцевості, базові тести та пошук перешкод для всіх діапазонів, включно з міліметровим діапазоном до 40 ГГц.

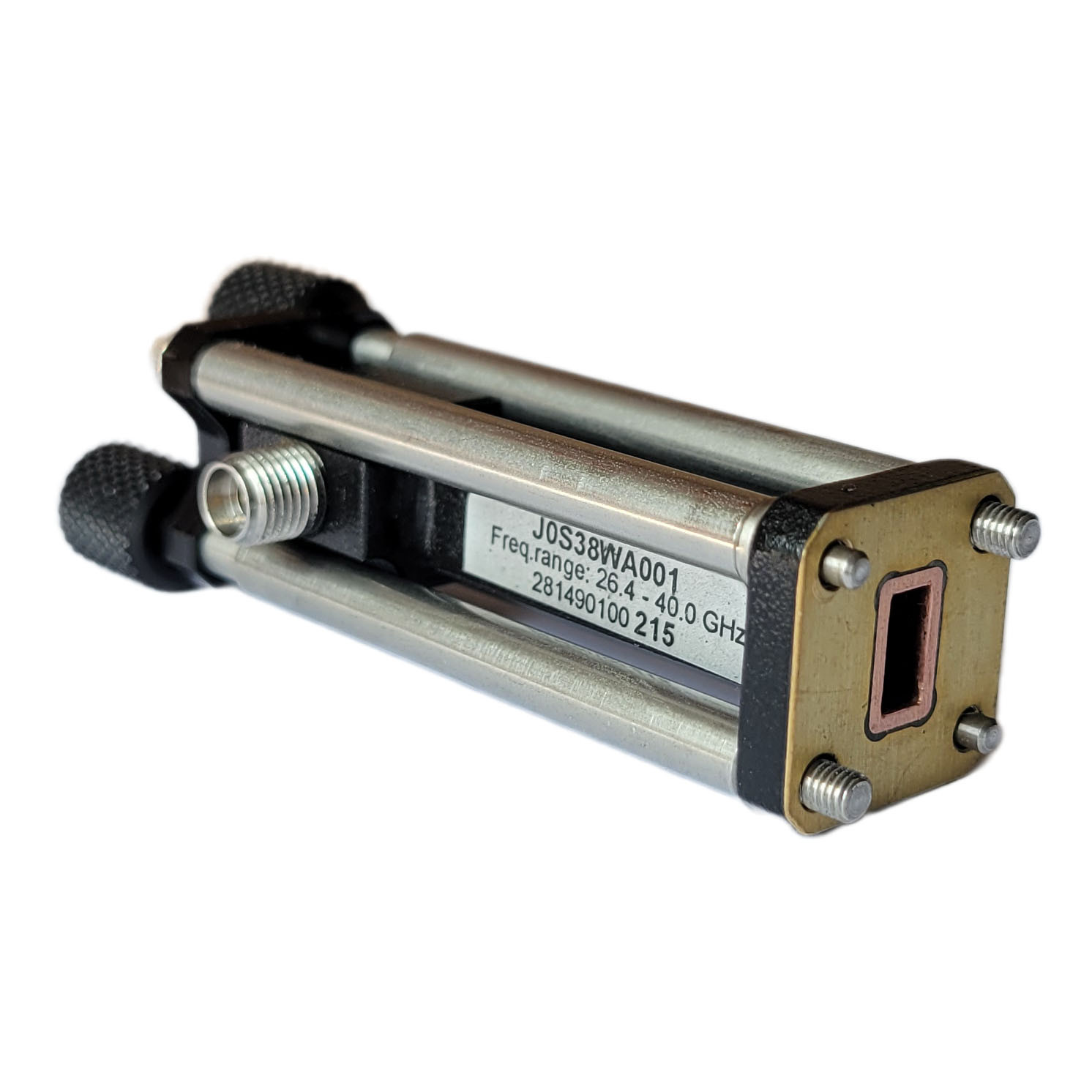

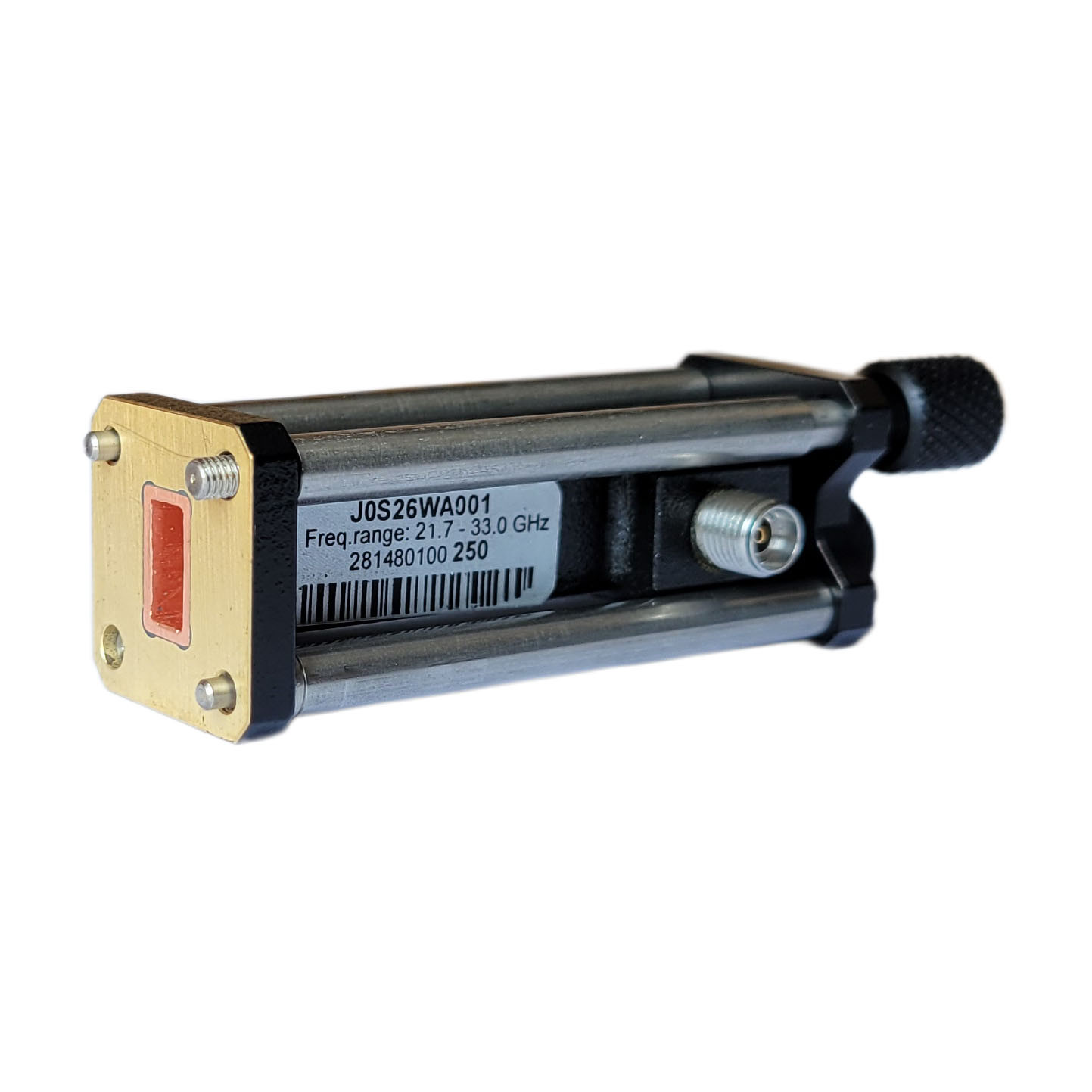

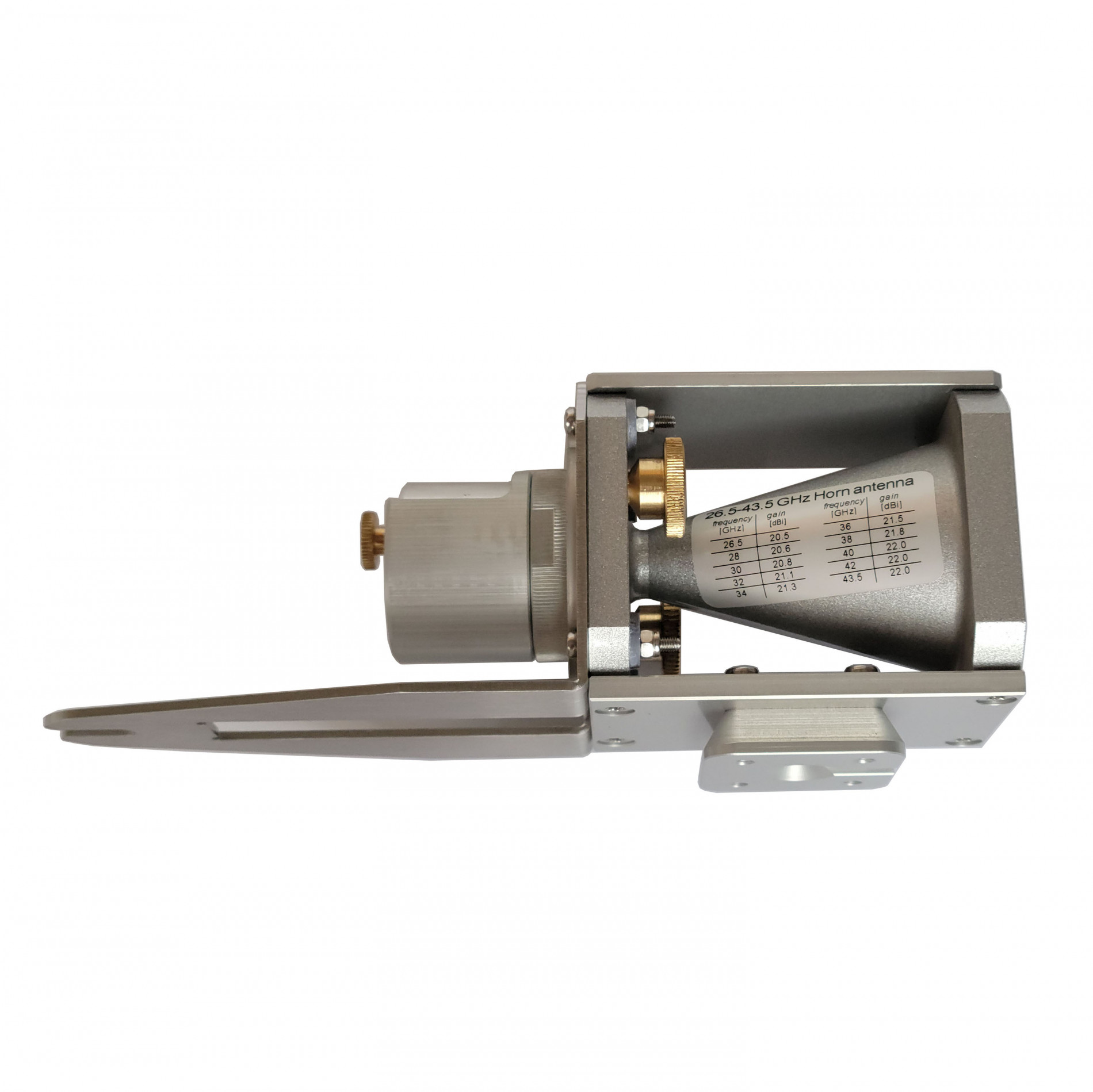

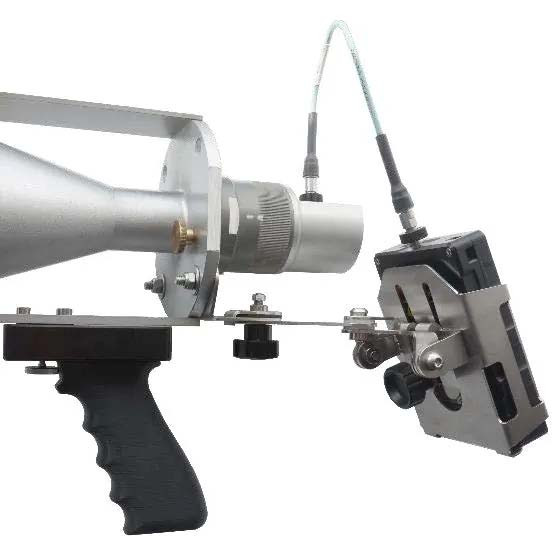

Зворотні канали та юстування антен. Перевіряйте юстування антен і передавання сигналу для будь-якого діапазону та розміру мікрохвильових антен. Адаптери дозволяють напряму підключатись до антени.
Супутниковий зв’язок. Перевіряйте передавання сигналу у висхідному й низхідному каналах для будь-якого діапазону — від L-діапазону до Ku-діапазону.

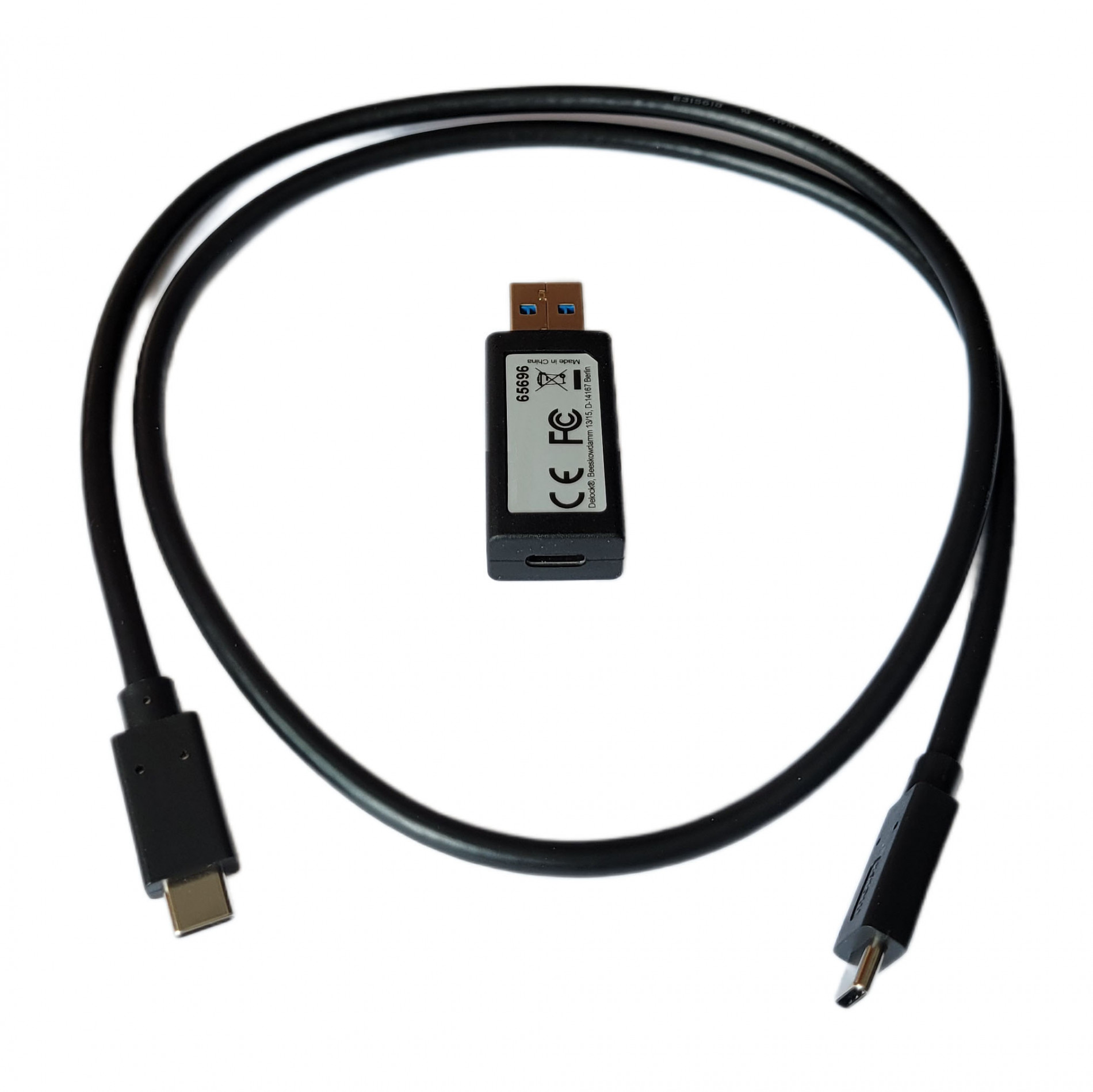

Програмне забезпечення для ПК постачається з кожним пристроєм, щоб детально аналізувати записані радіочастотні сліди - спектрограми в офлайн-режимі. Воно містить багато функцій для аналізу даних та створення звітів. Користувач може або керувати пристроєм Airscout Spectrum під час тестування через USB-з’єднання, або завантажити записані РЧ-дані після завершення тесту.
| Частотний діапазон | 24 - 40 ГГц |
| Середній рівень шуму, що відображається | -100 дБм (RBW 100 кГц) |
| Максимальна вхідна потужність | 0 дБм |
| RBW | 100, 300, 1000 |
| VBW | 1, 3, 10, 30, 100 кГц |
| Мінімальний діапазон | 1,5 МГц |
| Максимальний діапазон | весь частотний діапазон, що підтримується |
| Швидкість розгортки | 0,15 с при смузі огляду 15 МГц |
| Похибка | ±1 дБ |
| Вхідний опір | 50 Ом SMA |
| Інтерфейс | USB-C |
| Тривалість роботи від батареї | 4 години |
| Температура експлуатації | -15ºC ... +55ºC |
| Габарити | 127 x 77 x 26 мм |
| Вага | 450 гр. |
Зателефонуйте та замовте Tempo AirScout ASPEC-40 - аналізатор радіочастотного спектру (24-40 ГГц) у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. Tempo Communication TE-ASPEC-40: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.
Дивіться аналоги TE-ASPEC-40 у категорії: Радіочастотні аналізатори, Tempo ASPEC - анализаторы радиочастотного спектра сотовой связи LTE и 5G, спутниковой и микроволновой связи| Частотний діапазон | 24 - 40 ГГц |
| Середній рівень шуму, що відображається | -100 дБм (RBW 100 кГц) |
| Максимальна вхідна потужність | 0 дБм |
| RBW | 100, 300, 1000 |
| VBW | 1, 3, 10, 30, 100 кГц |
| Мінімальний діапазон | 1,5 МГц |
| Максимальний діапазон | весь частотний діапазон, що підтримується |
| Швидкість розгортки | 0,15 с при смузі огляду 15 МГц |
| Похибка | ±1 дБ |
| Вхідний опір | 50 Ом SMA |
| Інтерфейс | USB-C |
| Тривалість роботи від батареї | 4 години |
| Температура експлуатації | -15ºC ... +55ºC |
| Габарити | 127 x 77 x 26 мм |
| Вага | 450 гр. |
1. Center Frequency (Центральна частота)
Центр діапазону частот, що відображається. Наприклад, якщо центральна частота встановлена на 1 ГГц, це середина «вікна» аналізу.
2. Span (Смуга огляду/діапазон аналізу)
Ширина частотного діапазону аналізується. Наприклад, при span = 100 МГц та center frequency = 1 ГГц, спектроаналізатор покаже від 950 МГц до 1050 МГц.
3. Start/Stop Frequency (Початкова/Кінцева частота)
Замість центру та span можна безпосередньо задати початкову та кінцеву частоти. Це альтернативний спосіб встановити частотний діапазон.
4. RBW (Resolution Bandwidth, Роздільна смуга)
Смуга фільтра, що визначає, наскільки точно прилад розрізняє близько розташовані частоти. Чим менше RBW, тим вища роздільна здатність за частотою, але сканування буде повільніше.
5. VBW (Video Bandwidth, Відео-смуга)
Фільтр усереднення, який застосовується до вихідного сигналу. Допомагає згладити шум на екрані. Що менше VBW, то згладжений (але повільний) буде результат.
6. Sweep Time (Час розгортки)
Час, протягом якого спектроаналізатор проходить весь заданий частотний діапазон. Довше sweep time → більше точок та вище точність, але довше аналіз.
7. Reference Level (Опорний рівень)
Максимальний рівень сигналу, який відображається у верхній частині екрана. Регулює рівень сигналу для оптимального відображення.
8. Attenuation (Ослаблення)
Ослаблення вхідного сигналу перед аналізом. Встановлюється для захисту входу та правильної роботи АЦП.
9. Amplitude Scale (Шкала амплітуди)
Зазвичай у дБ на поділ (наприклад, 10 дБ/div). Відображає, наскільки чутливо відображається рівень сигналу.
10. Detector Type (Тип детектора)
Peak – відображає пікові значення
Average - усереднені значення
Sample - просто поточні вибірки
11. Trace Mode (Режим відображення сліду)
Clear/Write - щоразу стирається і малюється заново
Max Hold - утримує максимум
Min Hold - утримує мінімум
Average - усереднення
