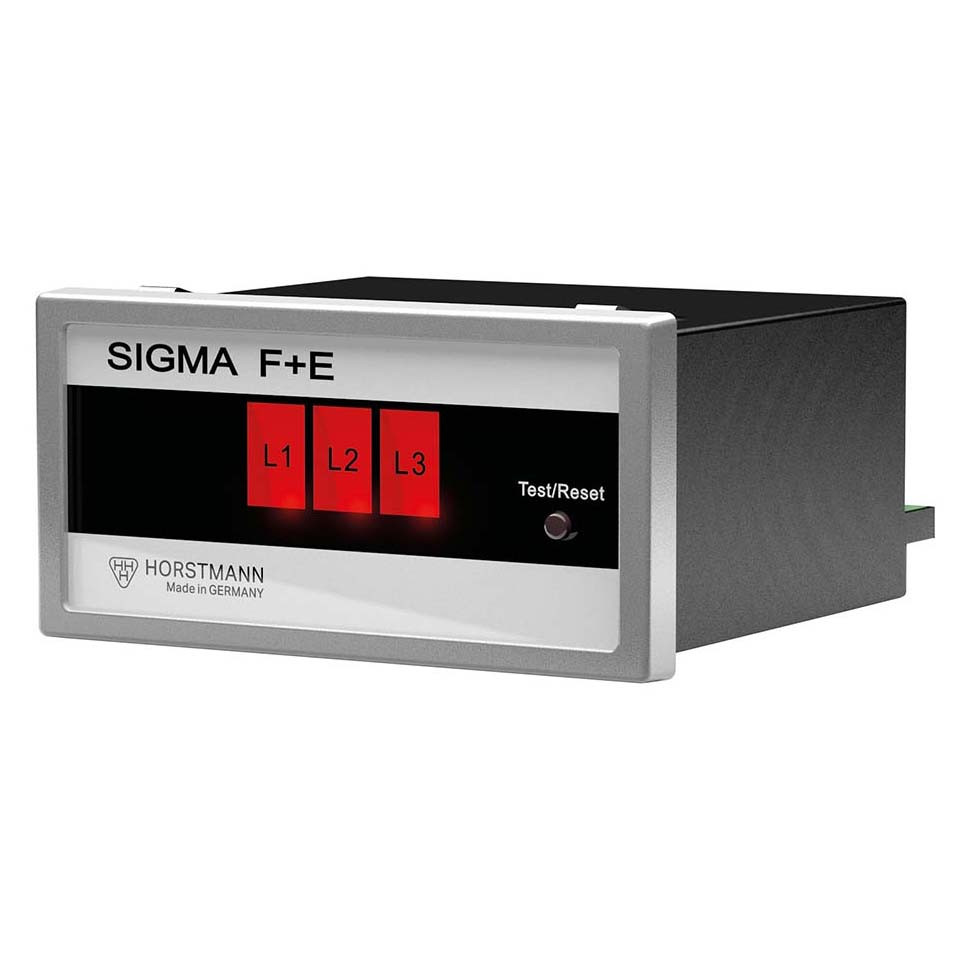

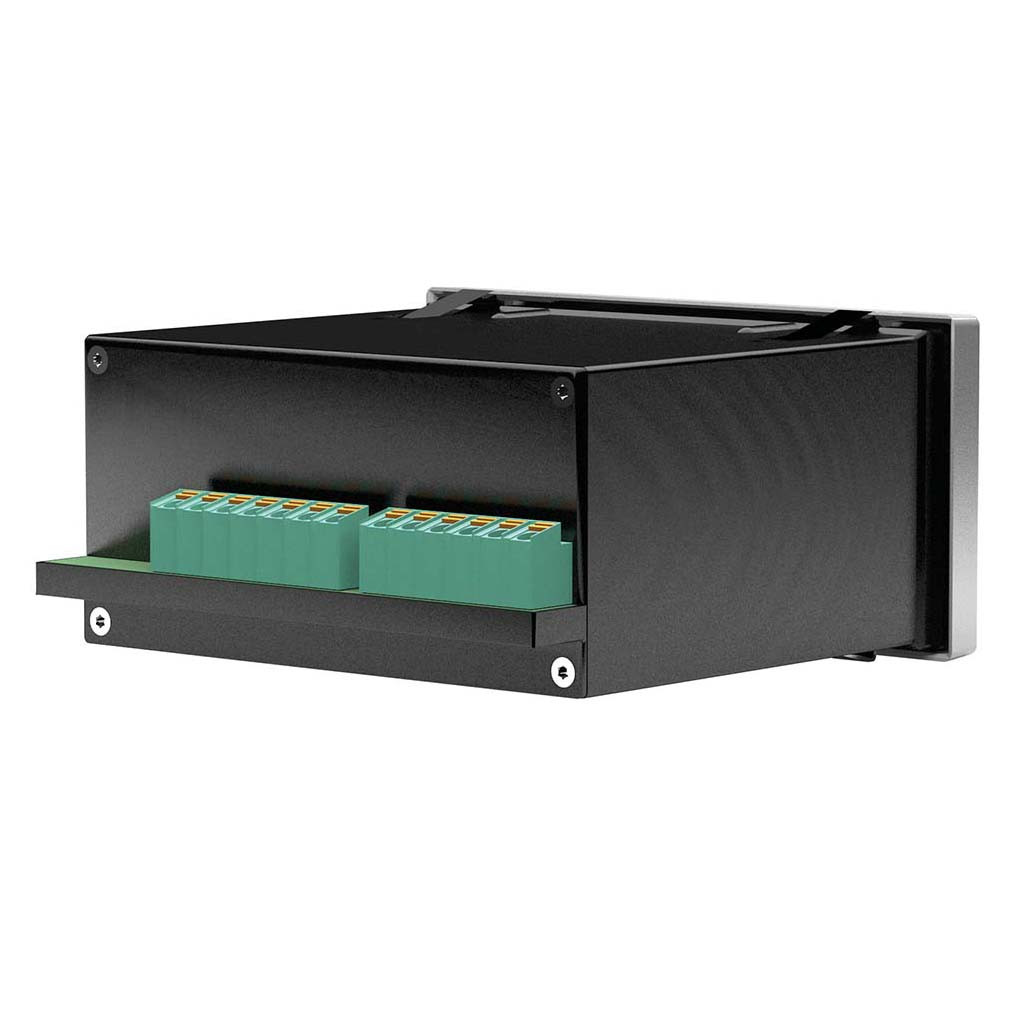

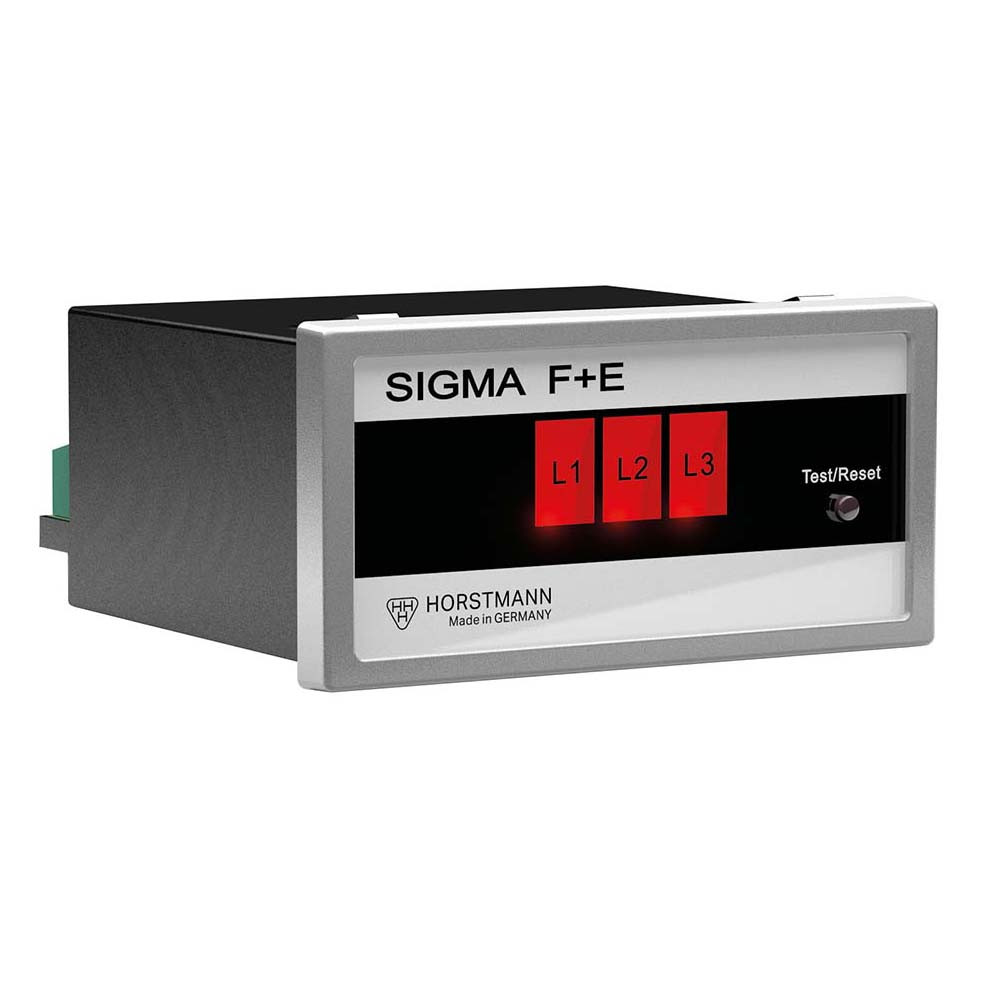

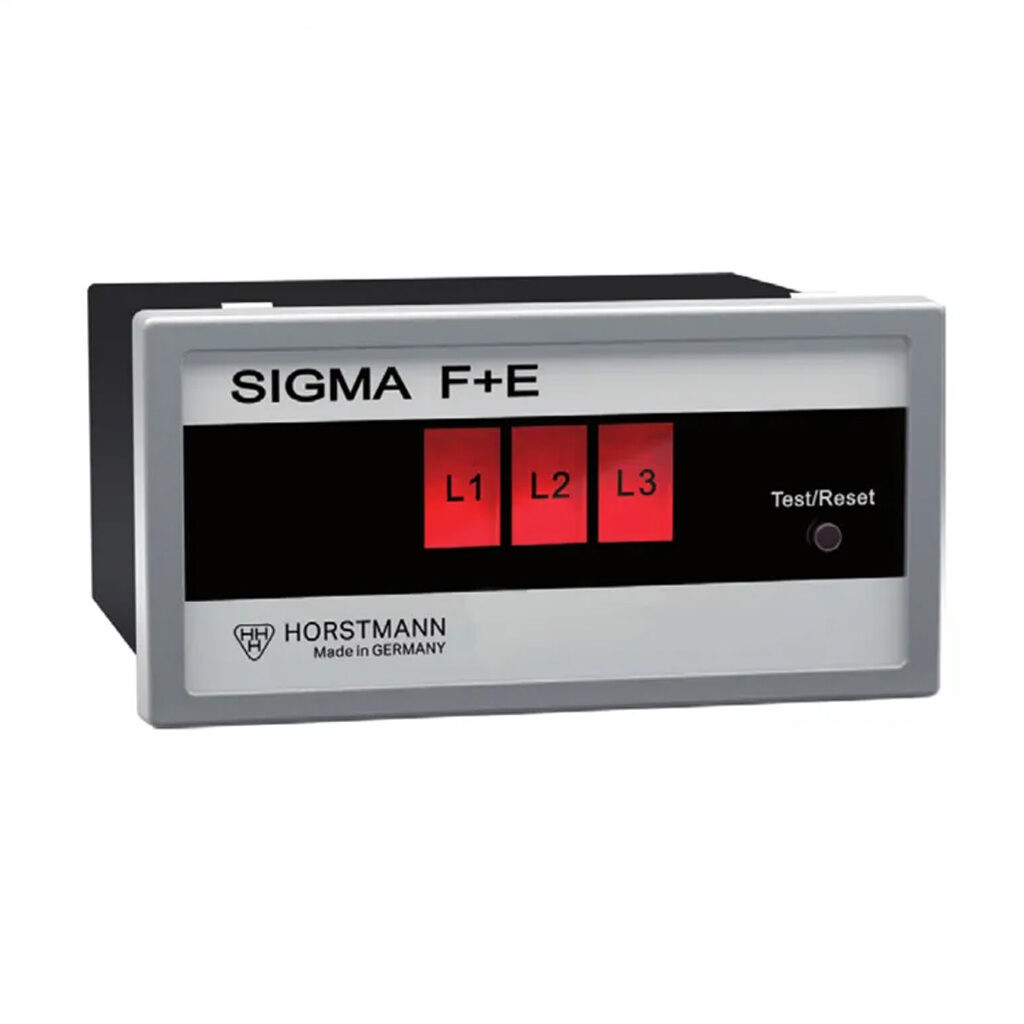

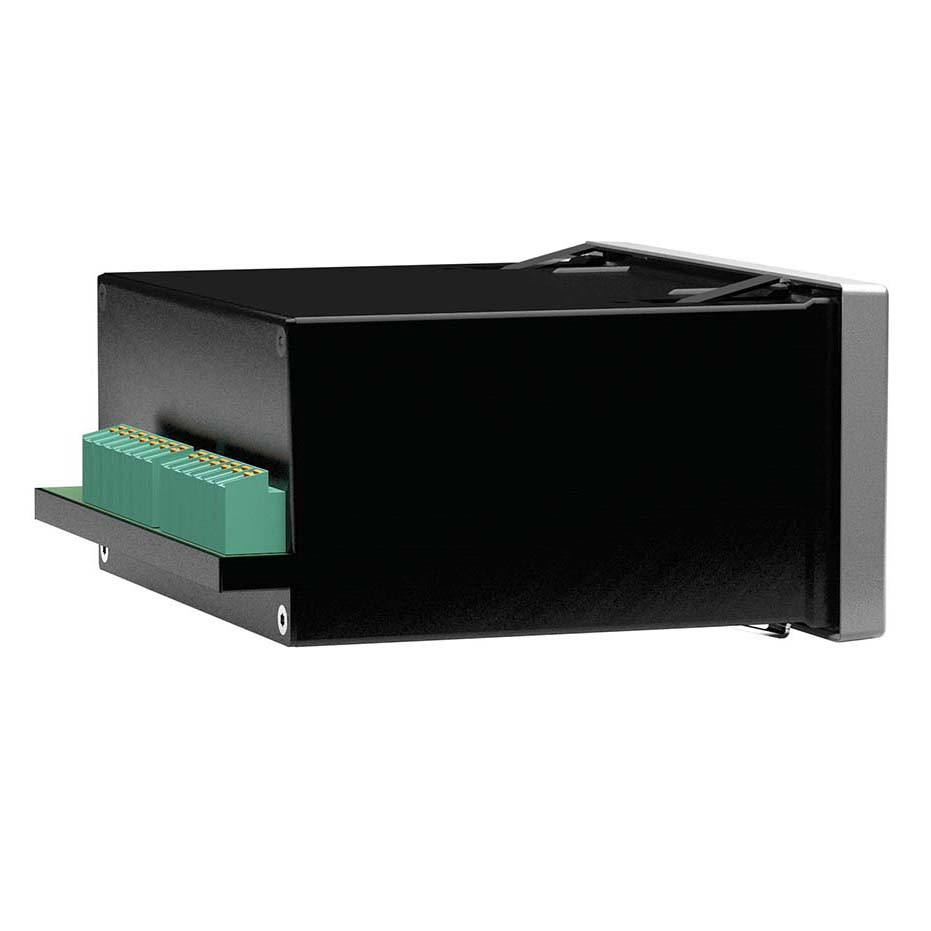

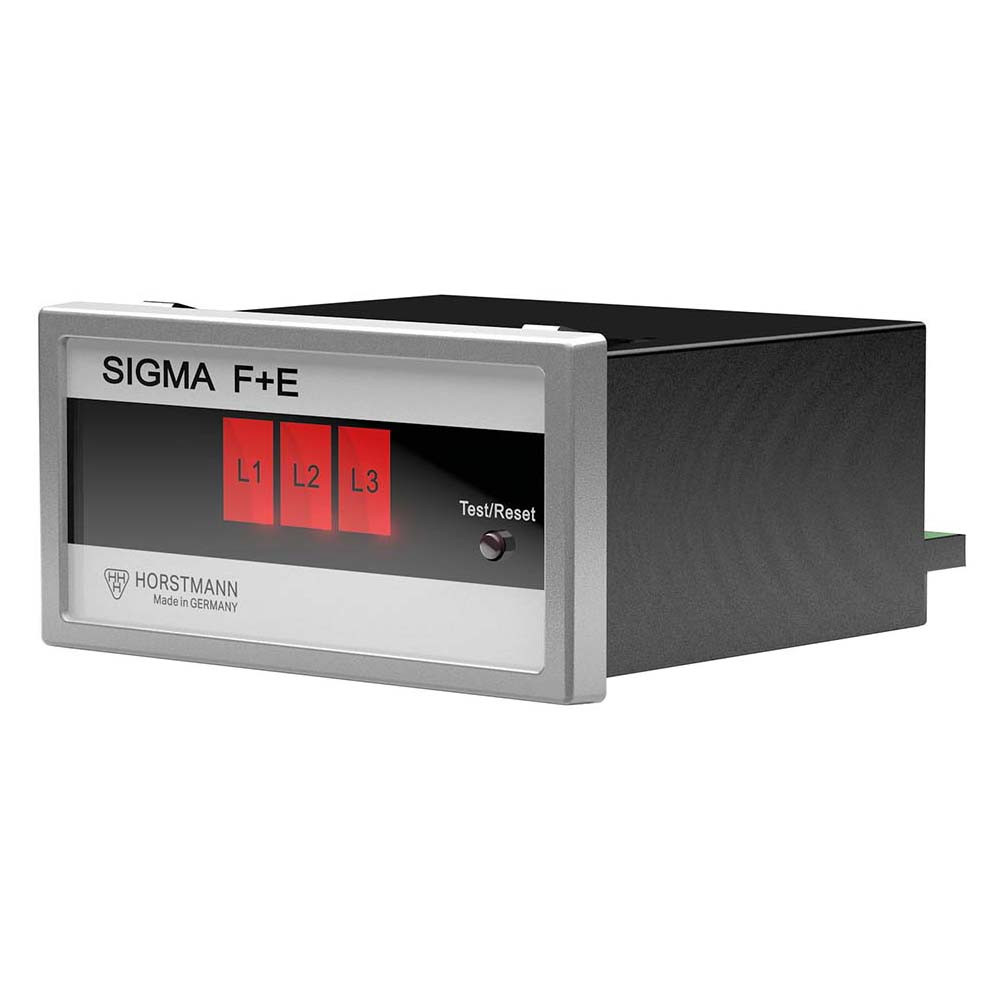

Horstmann SIGMA F+E 2.0 AC/DC - Індикатор короткого замикання

Артикул: HMN-37-2121-101

Ціна:

Оплата:
  • безготівковий розрахунок (ціна на сайті вказана з ПДВ)
Доставка:
  • самовивіз зі складу у Києві (безкоштовно)
  • доставка транспортною компанією по Україні

За Вашим запитом оперативно:

  • підберемо обладнання та аналоги
  • надамо технічну консультацію

Особенности изделия

  • „Обнаружение короткого замыкания и замыкания на землю с помощью трех однофазных датчиков тока
  • „ Индикация неисправности с указанием фазы
  • „Значения тока срабатывания: самонастройка в зависимости от нагрузки или фиксированные значения
  • „ Режим одиночной и двойной вспышки для работы в радиальных и кольцевых сетях
  • „В версии AC/DC доступны дополнительный источник электропитания и емкостной накопитель энергии

Ваши преимущества

  • Отсутствие ложных срабатываний из-за высших гармоник
  • Яркая светодиодная индикация неисправности
  • Обнаружение высокоомных замыканий на землю
  • Четкая индикация типа неисправности с помощью свето- диода (Sigma F+E 3 2.0)

„Для дооснащения индикаторов заземления и короткого замыкания с мониторингом/управлением и функцией ука- зания направления на неисправность

Модели Sigma F+E 2.0 и Sigma F+E 3 2.0 представляют собой объединенные индикаторы короткого замыкания и замыка- ния на землю. Благодаря принципу измерения индикация замыкания на землю возможна в сетях с низкоомной, глухозаземленной и изолированной заземленной нейтралью.

Ток измеряется с помощью трех однофазных датчиков. Это позволяет обнаруживать неисправность и обеспечивать ин- дикацию для каждой фазы индивидуально.

Для обнаружения короткого замыкания существует два критерия срабатывания – фиксированное значение с задержкой срабатывания или автоматическая регулировка в зависимости от тока нагрузки.

Если превышается значение тока для выбранного критерия срабатывания (фиксированное значение или самонастройка), на неисправную фазу будет указывать яркий мигающий светодиод. Кроме того будет активирован контакт удален- ной индикации. Двойные вспышки мигающего светодиода указывают на то, что в течение времени восстановления возникла вторая неисправность, например, при попытке автоматического повторного включения. При этом снова будет замкнут контакт удаленной индикации.

Для целей тестирования и ввода в эксплуатацию значение тока срабатывания можно снизить до 10 А без изменения настроек DIP-переключателя.

Sigma F+E 2.0 AC/DC и Sigma F+E 3 2.0 AC/DC

Данные версии можно подключать к вспомогательному источнику электропитания. Если в случае неисправности пропадает вспомогательное электропитание, светодиодный индикатор может еще проработать до 8 часов с помощью заряда резервного конденсатора.

Технические данные Sigma F+E 2.0 Sigma F+E 3 2.0
Индикатор короткого замыкания
Индикатор замыкания на землю
Метод обнаружения замыкания на землю Короткое замыкание на землю
I>> тока срабатывания при коротком замыкании 200, 300, 400, 600, 800, 1,000, 2,000 A
Автоматическая настройка по току нагрузки (IL =ток нагрузки): IL > = 400 A, IL > 100
A Y I>> = 4 x IL
tI>> задержки срабатывания 40, 80 мс 40, 80, 200, 300 мс
IE>> тока срабатывания при замыкании на землю 20, 40, 60, 80 100, 120, 160 A
tIE>> задержки срабатывания 80, 160 мс 60, 80, 200, 300 мс
Погрешность 5 % (0–630 A)
10 % (>630 A)
Индикация Три красных светодиода для фаз: короткое замыкание двух или трех фаз (L1, L2, L3) или замыкание на землю одной фазы Светодиодная индикация:
ƒТри красных светодиода для фаз L1, L2, L3 ƒОдин красный светодиод короткого замыкания l>>
ƒОдин желтый светодиод замыкания на землю lE>
Удаленная сигнализация/связь Два беспотенциальных контакта реле Три беспотенциальных контакта реле
Удаленный контакт Беспотенциальный постоянный или быстродействующий контакт
Параметры контакта: 230 В переменного тока / 1 A / 62,5 ВА максимально;
220 В постоянного тока / 1 A / 60 Вт максимально.
Восстановление Кнопкой
Автоматическое восстановление по времени:
1, 2, 4 или 8 часов
Удаленное восстановление
Кнопкой
Автоматическое восстановление по времени: 1,
2, 4 или 8 часов
Удаленное восстановление
Восстановление тока
Восстановление вспомогательного источника
питания (только версия AC/DC)
Источник электропитания
Питание от трансформатора тока
Внутренний источник электропитания
Внешнее вспомогательное электропитание
Долговечный литиевый элемент, время активного мигания > 900 часов, срок годности ≥ 20 лет Версия AC/DC: Резервный конденсатор, максимально 8 часов
Версия AC/DC: 24 - 230 В переменного/постоянного тока
Корпус Поликарбонат, IP40
Диапазон температур от -30 до +70 °C
