UK-НИМ-25 - набор инструментов для монтажа ВОК

Артикул: UK-НИМ-25

Цена: 13 655.54 грн.

Закрыть
от 0 грн.
13 655.54 грн.
Оплата:
  • безналичный расчет (цена на сайте указана с НДС)
Доставка:
  • самовывоз со склада в Киеве (бесплатно)
  • доставка транспортной компанией по Украине

По Вашему запросу оперативно:

  • подберём оборудование и аналоги
  • окажем техническую консультацию

Набор инструментов для разделки и монтажа оптического кабеля UK-НИМ-25 укомплектован необходимыми для этих целей инструментами ведущих производителей (вплоть до лупы, фонарика и салфеток для протирания волокна). Набор пригоден для разделки подвесных, городских и магистрально-зоновых волоконно-оптических кабелей при монтаже оптических линий связи. Имея в своем распоряжении НИМ-25, можно работать не только с легким универсальным внутриобъектовым кабелем, но и с бронированным кабелем, предназначенным для внешней прокладки. Все инструменты удобно распределены по специальным отделениям и карманам жесткого корпуса, так что надежное хранение и быстрый доступ к ним гарантированы.

Комплект поставки набора для оптоволокна UK-НИМ-25:

  1. Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм (JIC-CST-1900)
  2. Стриппер для оптоволокна 125 мкм в буфере 250, 900 мкм, 1.6 - 3 мм (JIC-375)
  3. Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм (JIC-CSR-1575)
  4. Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм (JIC-1022)
  5. Тросорез кованый для стальных тросов и проволоки до 6 мм (JIC-WRC-14)
  6. Пассатижи кованые 150 мм (ST-STHT0-74456)
  7. Бокорезы кованые 150 мм (ST-STHT0-74362)
  8. Ножовка по металлу (полотно 300 мм) (ST-1-15-122)
  9. Нож с выдвижным лезвием (ST-0-10-018)
  10. Лезвия для ножа сегментированные (10 шт) (ST-0-11-301)
  11. Ножницы для резки кевларовых нитей и медной проволоки (JIC-ES-1964)
  12. Отвертки Stanley Essential (набор 6 шт) (ST-STHT0-60209)
  13. Отвертка универсальная 4 в 1 мини (PH0, PH00, SL 1.6 и 3.2 мм) (JIC-S-41)
  14. Рулетка 3 м (ST-0-30-487)
  15. Маркер Stanley FatMax® заостренный, черный (2 шт) (ST-0-47-312)
  16. Органайзер для мелких деталей 210х115х35 мм (ST-STST81679-1)
  17. Прецизионный пинцет, прямой, острый, 165 мм (Nab-1PK-123T)
  18. Набор луп, кратность: 2x, 3x, 5x, 7x, 10x (5 шт) (FIS-47995)
  19. Изолента черная 20 м, 19 х 0.13 мм, 3M Temflex™ 1300 (Nab-Izol-20m-Blaсk)
  20. Безворсовые салфетки Kim-Wipes (280 шт) (FIS-34-55)
  21. Дозатор для спирта с помпой (FIS-F1007PL)
  22. Фонарь алюминиевый, LED Osram 120 люменов, сменный фокус (JIC-FL-2000)
  23. Кейс для инструментов алюминиевый 455 x 330 x 152 мм (Nab-79K220-S)

Назначение набора НИМ-25

  • Организованное хранение инструментов
  • Зачистка оптического волокна от буферного покрытия 250 мкм, 900 мкм, 2 - 3 мм
  • Снятие внешней изоляции с круглого кабеля
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна
  • Снятие изоляции с провода
  • Удаление силовых элементов кабеля и брони из стальной проволоки
  • Резка стальных несущих тросов подвесных кабелей
  • Слесарные и монтажные работы
  • Сборка и разборка конструкций
  • Разрезание различных материалов
  • Распиливание материала
  • Измерение длины и габаритов
  • Работа с мелкими деталями
  • Организованное хранение мелких телекоммуникационных компонентов
  • Маркировка элементов кабельной инфраструктуры
  • Порционная подача изопропилового спирта
  • Очистка волокна от остатков лака
  • Подсветка темных объектов

Наборы собираются из комплектующих следующих производителей: Greenlee, Stanley, Streamlight, Ilsintech, 3М, Jonard, Jensen, Pressmaster, FIS, Klauke, Arrow, Grandway, Endura. В случае отсутствия основной комплектующей набора на момент его сборки, допускается использование равноценного аналога, схожего по техническим характеристикам. Список производителей аналогов основных комплектующих при этом остается неизменным.

Видео обзор набора инструментов для оптического кабеля НИМ-25

Позвоните и закажите UK-НИМ-25 - набор инструментов для монтажа ВОК в компании «Залізний Гаррі» (г. Киев) по выгодной цене и доставкой по Украине. СВЯЗЬКОМПЛЕКТ UK-НИМ-25: описание, фото, технические характеристики, инструкции, отзывы, техническая поддержка.

Смотрите аналоги UK-НИМ-25 в категории: Тестирование оптического кабеля (ВОЛС), Наборы инструментов, Наборы инструментов для работы с оптическим кабелем

Характеристики комплектующих набора UK-НИМ-25

1 JIC-CST-1900 Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм
Тип реза: продольный, спиральный и круговой
Назначение: снятие внешней изоляции кабеля
Диаметр кабеля: 4.5 - 29 мм
Материал рабочих частей: металл
Регулировка глубины реза
Заменяемые лезвия
Длина: 133.35 мм
Вес: 135.63 гр
2 JIC-375 Стриппер для зачистки оптического волокна JIC-375
Снятие покрытия с патч-корда диаметром 2-3 мм.
Снятие покрытия с пигтейла - 900 мкм.
Снятие буферный слой (лака) 250 мкм. с оптического волокна 125 мкм.
Рукоятка из термопластичного каучука.
Цвет рукояти Желтый.
Длина 152 мм. Вес 140 г.
3 JIC-CSR-1575 Стриппер прищепка Jonard CSR-1575
Разделка кабеля, модуля и защитных трубок от 1.2 до 7.5 мм.
Тип кабеля: оптический и медный.
Тип реза: продольный и поперечный.
Регулируемая глубина реза изоляции.
Плоское лезвие с ручным поворотным регулятором для поперечного реза.
Трехугольное лезвие с регулировкой винтом для продольного реза .
Съемный V-образный блок для продольного реза кабеля разного диаметра.
Заменяемые лезвия.
Возвратная пружина.
Вес 60 г.
4 JIC-1022 Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм
Снятие изоляции с проводов 0.64 - 2.6 мм (10-22 AWG).
Приспособление для резки провода.
Рукоятки с мягким покрытием.
Возвратная пружина.
Фиксатор закрытого положения.
5 JIC-WRC-14 Тросорез кованый для перекусывания стальных тросов и проволоки до 6 мм
Резка мягкой проволоки до 6 мм
Резка жесткого стального троса до 5 мм
Резка пружинной проволоки до 2.4 мм
Возвратная пружина
Прецизионная шлифовка челюстей
Изготовлены методом ковки
Замок петлевого типа для рукояток
Общая длина: 203 мм
Длина челюсти: 12 мм
Толщина челюсти: 12 мм
Ширина челюсти: 28,5 мм
Вес 0.38 кг
6 ST-STHT0-74456 Пассатижи кованые Stanley 150 мм
Длина 150 мм.
Кованые индукционно закаленные губки из углеродистой стали.
Специальный плавающий механизм для плавного хода челюстей.
Все открытые стальные части защищены от коррозии.
Эргономичная форма накладок на ручках с зонами различной жесткости.
7 ST-STHT0-74362 Кусачки кованые Control-Grip 150 мм.
Двухкомпонентные рукоятки.
Накладки на рукоятках, стойкие к воздействию распространенных химикатов.
Соответствуют всем требованиям стандартов DIN, ISO и ANSI.
Изготовлены ковкой и термообработкой из высокохромистой стали.
Эргономичные накладки на рукоятках.
8 ST-1-15-122 Ножовка по металлу Stanley
Сплошная стальная рама прямоугольного сечения для высокой прочности.
Система натяжения полотна с гайкой-барашком.
Усилие натяжения полотна до 102 кг.
4 возможных положения полотна (вертикальное и горизонтальное пиление).
Полотно из молибденовой быстрорежущей стали.
Длина полотна 300 мм.
9 ST-0-10-018 Нож с выдвижным лезвием Stanley
Длина ножа 165 мм.
Ширина лезвия 18-мм.
Лезвие с отламывающимися сегментами.
Высокопрочный металлический корпус.
Эргономичная форма, исключающая проскальзывание в руке.
Эффективная блокировка лезвия винтом в задней части корпуса.
10 ST-0-11-301 Лезвия для ножа сегментированные (10 шт)
Ширина: 18 мм.
Толщина лезвия 0.55 мм.
Количество отламывающихся сегментов: 7 шт.
Чехол с приспособлением для отламывания использованных сегментов.
11 JIC-ES-1964 Ножницы для резки кевларовых нитей и медной проволоки
Ножи из хром-ванадиевой стали.
Два V-образных паза для снятия изоляции с проводов от 0.5 до 1 мм.
Лезвие с серрейторной (зубчатой) заточкой.
Напильник-скребок на внешней стороне лезвия.
Полированный никелированный корпус.
Вес 130 г.
Длина 130 мм.
12 ST-STHT0-60209 Набор отверток Stanley Essential 6 шт.
Крестообразный шлиц: PH1 x 75 мм, PH2 x 100 мм
Прямой шлиц Sl: 5.5 x 100 мм, 4 x 100 мм, 6.5 x 100 мм, 8 x 175 мм
Стержень из хромованадиевой стали
Отверстие рукоятке для хранения
Закаленный наконечник для увеличенного срока службы
Двухкомпонентная рукоятка с рельефной поверхностью
13 JIC-S-41 Мини отвертка 4 в 1 (PH0, PH00, SL 1.6 и 3.2 мм) в виде ручки с клипсой
Тип шлица: Phillips (крест), Slotted (прямой).
Размеры крестовых бит Phillips: PH0, PH00.
Размеры прямых бит Slotted: 1/8" (3.18 мм), 1/16" (1.58 мм).
Клипса держатель.
Цвет: синий.
Длина: 133 мм.
Вес: 14 гр.
14 ST-0-30-487 Рулетка
Длина 3 м.
Эргономичный пластиковый корпус.
Зажим для крепления рулетки к поясу.
Подвижный крючок True Zero.
Точные внутренние и внешние измерения.
Класс точности II.
15 ST-0-47-312 Маркер Stanley FatMax® заостренный, черный (2 шт)
Заостренный наконечник
Стойкие чернила
Корпус из двухкомпонентного материала
Прочный наконечник с малым износом
Чернила, устойчивые к воздействию воды и масел

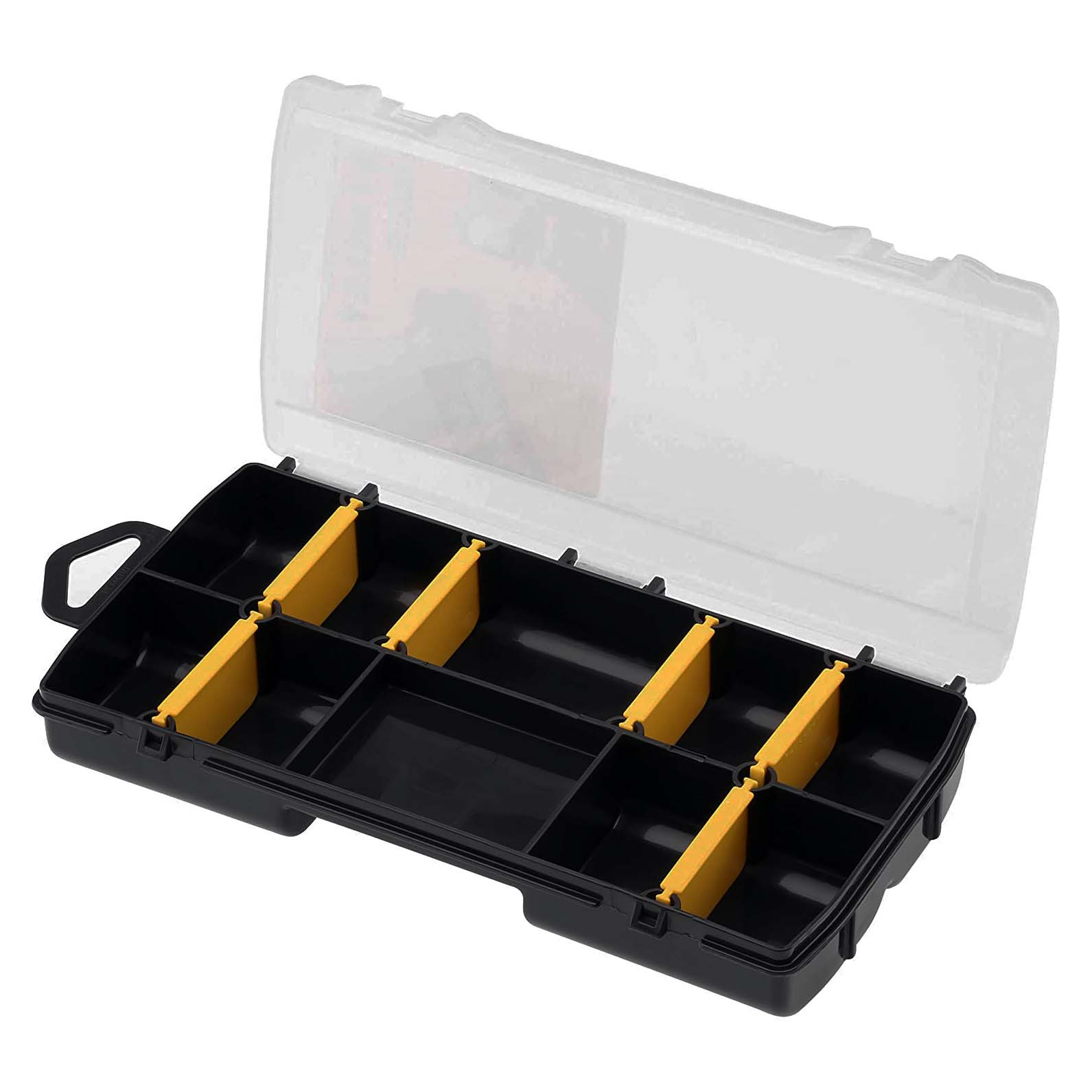

16 ST-STST81679-1 Органайзер для мелких деталей
Габариты: 210х115х35 мм
Количество отделений: 10
Высота: 35 мм
Ширина: 115 мм
Длина: 210 мм
Назначение: для мелочей
Форм-фактор: органайзер
Материал: пластик
Вес: 0,13 кг
17 Nab-1PK-123T Прецизионный пинцет 165 мм
Форма: прямой
Тип: прецизионный
Форма кончиков: острый
Магнитный: да
Материал: сталь AISI 410
Длина кончиков - 17,7 мм
Общая длина - 165 мм
18 FIS-47995 Лупы увеличительные - 5 шт.
Кратность: 2x, 3x, 5x, 7x, 10x.
Материал корпуса: легкий пластик.
Количество: 5 шт
19 Nab-Izol-20m-Blaсk Изоляционная лента 3M Temflex™ 1300, чёрная
Толщина 0.13 мм. Ширина 19 мм. Длина 20 м.
Материал: чёрный диэлектрический поливинилхлорид.
Клеевой слой на основе каучука, чувствительный к давлению.
Совместима с изоляцией из твердых диэлектриков.
Стойкость к истиранию, воздействию влаги, щелочей, кислот и погодным условиям.
Пригодна для использования внутри помещений и на открытом воздухе.
Лента соответствует стандарту IEC 60454-3-1 - 1/F-PVCP/602.
20 F1-8265
(не входят в
комплект поставки)
Набор проволочек для прочистки коннекторов (8 шт)
Проволока стальная струнная
Назначение: удаление сломанного оптического волокна из коннектора
Длина: 76 мм.
Диаметр: 0.1 мкм
Количество: 8 шт
21 FIS-34-55 FIS Kim-Wipes - безворсовые салфетки (280 шт)
Количество салфеток в 1 пачке: 280 штук. Цвет: белый.
Размер салфетки в развернутом виде: 112 х 214 мм (4.4" x 8.4")
Удобная коробка для последовательного извлечения салфеток
Поглощает на 18% больше воды, чем аналогичные подобные продукты
Абсорбирует воду на 24% быстрее
Низкая ворсистость, нежная текстура для бережной протирки
22 FIS-F1007PL Дозатор для спирта с помпой MENDA (FIS)
Порционная подача спирта при смачивании безворсовых салфеток.
Блокирующий помпу поворотный замок для транспортировки.
Материал: полиэтилен высокой плотности (Polypropylene).
Подходит для многих растворителей.
Частично прозрачная бутылка для контроля остатка жидкости.
Легкое наполнение бутылки.
Защитная крышка.
Цвет: белый.
Объем: 250 мл.
23 JIC-FL-2000 Фонарь LED, 120 люменов, алюминий, настраиваемый фокус
Источник света: светодиод Osram LED.
Световой поток: 120 Люменов.
Материал изготовления: текстурированный алюминий с покрытием.
Световое пятно: регулируемое.
Элемент питания: батарейка АА - 1 шт.
Страховочный ремешок на руку в комплекте
Длина 96 мм.
Диаметр 26 мм.
Вес 98 гр.
24 Nab-79K220-S Кейс для инструментов алюминиевый
Легкая конструкция
Система перегородок в основном отделении
Паллета для инструментов, закрепляемая внутри крышки кейса
Мягкая внутренняя отделка
Усиленные края
Два замка с ключами
Наплечный ремень
Габариты 455 х 330 х 152 мм



  • Снятие верхней изоляции кабеля диаметром до 25 мм.
  • Удаление силовых элементов или брони из стальной проволоки.
  • Резка стальных несущих тросов подвесных кабелей.
  • Резка защитных кевларовых и упрочняющих арамидных нитей.
  • Очистка кабеля от гидрофобного заполнителя.
  • Удаление оптических модулей и защитных трубок.
  • Удаление фрагментов модуля или трубок для организации "отводов" волокна.
  • Зачистка волокна от буферного лакового покрытия.
  • Очистка волокна от остатков лака.
  • Порционная подача изопропилового спирта.
  • Укладка оптического волокна на сплайс кассету.
  • Маркировка модулей, волокон, термоусадочных трубок, патч-панелей.
  • Сборка/разборка оптических муфт и патч-панелей.
  • Подсветка темных объектов.
  • Удаление обломков 125 мкм волокна из адаптеров и клеевых коннекторов.

Этот профессиональный комплект для монтажа ВОЛС собран из специализированных компонентов от ведущих производителей. Он используется для подготовки к сварке бронированного, подвесного и внутри-объектового волоконно оптического кабеля. Набор содержит инструмент для снятия верхней изоляции кабеля диаметром до 25 мм. Силовые элементы из стальной проволоки и даже стальные несущие тросы подвесных кабелей, легко режутся специальными тросокусами. Ножницы с зазубренными лезвиями, специально созданы для резки защитных кевларовых и упрочняющих арамидных нитей.

Удалить модули поможет стриппер ножничного типа для трубок 0.64 - 2.6 мм. Также, у Вас будет возможность срезать фрагменты модуля без полного его удаления, используя стриппер прищепку для продольного и поперечного реза.

Сами волокна можно зачистить от буферного слоя оптическим стриппером и протиреть безворсовыми салфетками, смачивая их изопропиловым спиртом через порционный дозатор с помпой. Блокнот с цифрами-наклейками, значительно облегчит маркировку.

В состав набора UK-НИМ-25 также входят и другие, незаменимые при монтаже оптического кабеля, компоненты. Весь инструмент упакован в кейс с паллетой.

Видео по работе с инструментом для оптоволокна:



 Комплектация UK-НИМ-25

Наименование Артикул Производитель
1. Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм JIC-CST-1900 Jonard
2. Стриппер для оптоволокна 125 мкм в буфере 250, 900 мкм, 1.6 - 3 мм JIC-375 Jonard
3. Стриппер прищепка Jonard для резки модуля и трубок 1.2 - 7.5 мм JIC-CSR-1575 Jonard
4. Инструмент для снятия изоляции с проводов 0.64 - 2.6 мм JIC-1022 Jonard
5. Тросорез кованый для стальных тросов и проволоки до 6 мм JIC-WRC-14 Jonard
6. Пассатижи кованые 150 мм ST-STHT0-74456 Stanley
7. Бокорезы кованые 150 мм ST-STHT0-74362 Stanley
8. Ножовка по металлу (полотно 300 мм) ST-1-15-122 Stanley
9. Нож с выдвижным лезвием ST-0-10-018 Stanley
10. Лезвия для ножа сегментированные (10 шт) ST-0-11-301 Stanley
11. Ножницы для резки кевларовых нитей и медной проволоки JIC-ES-1964 Jonard
12. Отвертки Stanley Essential (набор 6 шт) ST-STHT0-60209 Stanley
13. Отвертка универсальная 4 в 1 мини (PH0, PH00, SL 1.6 и 3.2 мм)  JIC-S-41 Jonard
14. Рулетка 3 м ST-0-30-487 Stanley
15. Маркер Stanley FatMax® заостренный, черный (2 шт) ST-0-47-312 Stanley
16. Органайзер для мелких деталей 210х115х35 мм ST-STST81679-1 Stanley
17. Прецизионный пинцет, прямой, острый, 165 мм Nab-1PK-123T Pro'sKit
18. Набор луп, кратность: 2x, 3x, 5x, 7x, 10x (5 шт) FIS-47995 FIS
19. Изолента черная 20 м, 19 х 0.13 мм, 3M Temflex™ 1300 Nab-Izol-20m-Blaсk 3M
20. Набор проволочек для прочистки коннекторов (8 шт) F1-8265 FIS
21. Безворсовые салфетки Kim-Wipes (280 шт) FIS-34-55 FIS
22. Дозатор для спирта с помпой FIS-F1007PL FIS
23. Фонарь алюминиевый, LED Osram 120 люменов, сменный фокус JIC-FL-2000 Jonard
24. Кейс для инструментов алюминиевый 455 x 330 x 152 мм Nab-79K220-S Поставщик
Залізний Гаррі
вул. Старосільська 1У, 2 під'їзд, 2 поверх 02125 Київ
+38 044 503-08-48 +38 044 503-08-45 [email protected] от 100 грн. Залізний Гаррі
