Артикул: ELK-464-000-004
Ціна: 161 365.46 грн.
Середній термін постачання: 8-10 тижнів
За Вашим запитом оперативно:

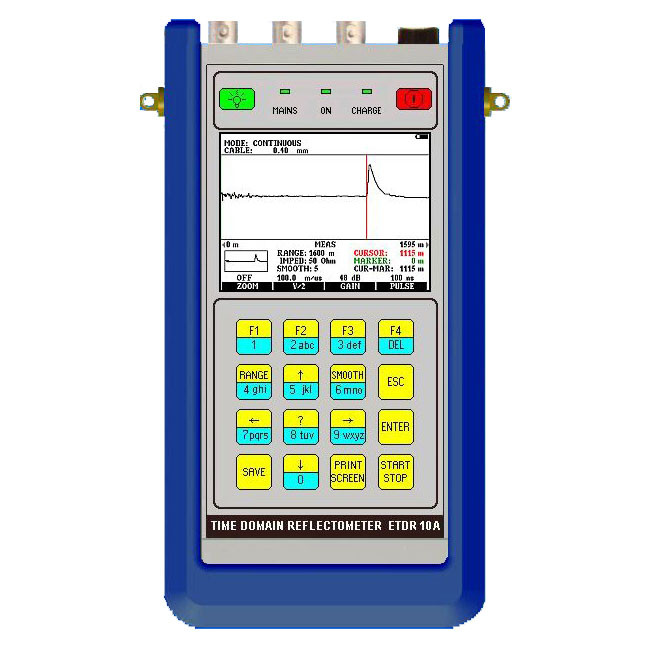

Elektronika ETDR 10A-C - импульсный 1-но канальный рефлектометр для диагностики и локализации повреждений в коаксиальных кабелях. Он удобен в эксплуатации, обладает дружественным меню и ярким ЖК дисплеем с подсветкой. А оптимизированные методы передачи импульсов и дискретизации совместно с фильтрацией и обработкой сигналов, позволяют получить четкую рефлектограмму и увеличить длину тестируемой линии до 16 км.
Для удобства работы "в поле" ETDR 10 имеет встроенную библиотеку кабелей, малые габариты и вес, а также снабжен аккумулятором, который обеспечивает работу прибора в течении 10-ти часов.
| Наименование режима | Описание |
| МНОГОКРАТН | Повторяемые измерения с усреднением |
| АВТОМ | Анализ кабеля с автоматическим конфирурированием |
| ДОЛГОВРЕМ | Определение плавающих неисправностей (кратковременно возникающих) |
| ОДНОКРАТН | Одиночное измерение |
| КАБЕЛЬ + ПАМЯТЬ | Сравнение снятой рефлектограммы с сохраненной в памяти |
| КАБЕЛЬ - ПАМЯТЬ | Вычитание снятой рефлектограммы из сохраненной в памяти |
| Комплектующая | Количество, шт |
| Рефлектометр ETDR 10A-C | 1 |
| Аккумуляторная батарея (встроенная) | 1 |
| Блок питания от сети переменного тока | 1 |
| Комплект измерительных кабелей (красный, черный) | 1 |
| Кабель USB и OTG кабель | 1 |
| USB карта | 1 |
| ПО для выгрузки результатов измерения на компьютер | 1 |
| Сумка для транспортировки | 1 |
| Инструкция по эксплуатации | 1 |
| Краткая форма инструкций по работе | 1 |
| Сертификат заводской калибровки | 1 |
Зателефонуйте та замовте Elektronika ETDR 10A-C - импульсный рефлектометр для коаксиального кабеля у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. ELEKTRONIKA ELK-464-000-004: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.
Дивіться аналоги ELK-464-000-004 у категорії: Рефлектометры, Рефлектометры Elektronika, Рефлектометри та мости для міді| Параметр | Значение |
| Диапазон измерений |
до 16 км |
| Калиброванные диапазоны | 16 м, 32 м, 64 м, 160 м, 320 м, 640 м, 1600 м, 3200 м, 6400 м, 16000 м |
| Увеличение масштаба | Выкл.; 2,5; 5 |
| Оценка результатов | с помощью курсора и маркера в метрах |
| Разрешающая способность | |
| с увеличением масштаба | 0,06% от диапазона |
| без увеличения масштаба | 0,3% от диапазона |
| Погрешность | |
| Дискретизация | 0,01 м |
| Погрешность определения места повреждения | 0.2% от диапазона |
| Регулировка усиления | |
| Диапазон | от 0 до 90 дБ |
| Шаги | 6 дБ/шаг |
| Характеристики импульса | |
| Амплитуда | 10 В на разомкнутой цепи |
| Ширина для непупинизированных кабелей | 3, 6, 10, 30, 60, 100, 300, 600 нс, 1, 3, 6 мкс |
| Присоединение к линии | |
| Импеданс | 50, 75, 93 Ом коаксиальный |
| Регулировка баланса | до 250 Ом |
| Скорость распространения | |
|
Для непупинизированных кабелей |
V/2 ................................................... от 45 до 150 м/мкс VOP ......................................................... от 30 до 99 % |
| Память и связь с ПК | |
| Количество ячеек памяти |
|
| Порт для связи с ПК | USB-MIC/B |
| Питание | |
| Напряжение питания от сети | 230В |
| Тип аккумуляторной батареи | Li-Ion |
| Возможность питания от втомобильного прикуривателя | опция |
| Время зарядки аккумулятора | 3 часа (зарядка не требует извлечения батареи с прибора) |
| Время работы от заряженной батареи | 10 часов |
| Общие параметры | |
| Дисплей | цветной, TFT ЖК 320 х 240 точек |
| Язык меню | английский, итальянский, русский |
| Температура эксплуатации | от -10 до +50°C |
| Температура хранения | от -20 до +70°C |
| Ударопрочность | EN 60068-2-27 |
| Защита | IP 54 |
| Габариты | 200 x 100 x 40 мм |
| Вес | 0,8 кг |
Elektronika ETDR 10A-C - импульсный 1-но канальный рефлектометр для коаксиального кабеля. Он позволяет определить и локализовать следующие повреждения кабеля:
| Наименование режима | Описание |
| МНОГОКРАТН | Повторяемые измерения с усреднением |
| АВТОМ | Анализ кабеля с автоматическим конфирурированием |
| ДОЛГОВРЕМ | Определение плавающих неисправностей (кратковременно возникающих) |
| ОДНОКРАТН | Одиночное измерение |
| КАБЕЛЬ + ПАМЯТЬ | Сравнение снятой рефлектограммы с сохраненной в памяти |
| КАБЕЛЬ - ПАМЯТЬ | Вычитание снятой рефлектограммы из сохраненной в памяти |
