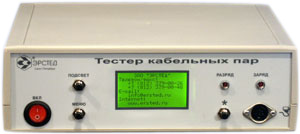

Тестер кабельных пар ТКП предназначен для использования на кабельных сетях абонентского доступа при внедрении на них новых цифровых технологий.

Прибор позволяет в автоматическом режиме производить отбор цепей телефонных кабельных линий для уплотнения их цифровыми системами xDSL в диапазоне скоростей до 2 Мбит/с.

Отбор цепей производится по критерию электромагнитной совместимости (ЭМС) из 10-ти парного пучка и позволяет с максимальной эффективностью использовать как новые, так и находящиеся в эксплуатации кабельные линии.



ОСОБЕННОСТИ ПРИБОРА





Результаты тестирования, а также параметры выбранного оператором режима работы отображаются на графическом ЖКИ-индикаторе.



Прибор оборудован энергонезависимой памятью для хранения результатов, параметров, а также даты проведения испытаний в одном из 1024 блоков памяти, с возможностью вывода содержимого любого блока на экран ЖКИ (электронная записная книжка).

Прибор предельно прост в использовании. Управление осуществляется тремя кнопками через меню, отображаемое на экране ЖКИ-дисплея.



Алгоритм работы:



  • Установка критерия электромагнитной совместимости (ЭМС): рабочей частоты и порога переходного затухания (выбираются оператором);
  • определение целостности тестируемых цепей по сопротивлению шлейфа в диапазоне от 150 Ом до 1500 Ом (определяется в автоматическом режиме);
  • отбор максимального количества цепей из десятипарного пучка, удовлетворяющих установленным оператором критериям ЭМС (определяется в автоматическом режиме);
  • индикация результатов измерений на ЖКИ-дисплее (в автоматическом режиме);
  • установка даты проведения испытаний (производится оператором); установка номера блока памяти, в который (из которого) будет производиться запись (чтение) результатов испытаний (производится оператором).



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТКП
Параметр
Норма переходного затухания (задается оператором) 65-90 дБ с шагом 5 дБ;
абсолютная ошибка контроля - +/-2дБ
Тестовый сигнал Синусоидальный,  с частотами:
40кГц, 80 кГц, 160 кГц, 320 кГц, 512 кГц, 1024 кГц.
Допустимый коэффициент гармоник - не более 10 %. Относительная ошибка установки частоты - не более 5%
Амплитуда сигнала -  около от 3 до 8 В (зависит от сопротивления шлейфа).
Фильтрация Активный фильтр с подавлением на частотах 0,2Fo  и 2Fo:
 10дБ +/-3дБ
Диапазон допустимых сопротивлений шлейфа 150 Ом ... 1500 Ом
Входы и выходы прибора Симметричные, с сопротивлением 120 Ом +/-3%
Собственное переходное затухание прибора Не менее 100 дБ на частотах до 320 кГц и не менее 80 дБ на частотах до 1024 кГц
Питание Автономное питание (аккумулятор) с ресурсом  работы при полностью заряженном аккумуляторе - не менее 8 часов.
Дополнительный сервис Контроль заряда и разряда  аккумулятора (светодиодная индикация).
Габаритные размеры 250*80*180 мм
Масса (без укладочной сумки) Менее 2 кг





КОМПЛЕКТ ПОСТАВКИ
Наименование Количество, шт.
Тестер кабельных пар ТКП 1
Зарядное устройство 1
Руководство по эксплуатации, тех. описание, паспорт 1
Соединительный кабель под винт (тип кабеля определяется заказчиком и оформляется отдельным заказом) 1
Соединительный кабель под плинт "KRONE" (тип кабеля определяется заказчиком и оформляется отдельным заказом) 1
