Анализатор кабельных линий RD6000DSL

RD6000DSL является мультифункциональным анализатором и сочетает в себе восемь приборов: мультиметр, емкостной и резистивный мост, рефлектометр, анализатор спектра, измеритель уровня шумов и асимметрии, генератор и измеритель уровня. Благодаря широкому частотному диапазону до 2.2 МГц и измерению спектральной плотности мощности сигнала с применением масок современных стандартов (ADSL, HDSL) прибор не заменим при нормировании линий связи для развертывания технологий хDSL.

Благодаря такой многофункциональности, выполнив всего одно подключение, вы получите ясную картину состояния линии. Все тесты сопровождаются встроенными подсказками. Для отображения результатов измерений используется высококонтрастный ЖК-дисплей с подсветкой. Управление осуществляется с помощью удобных кнопок с четкой маркировкой, расположенных на передней панели прибора.

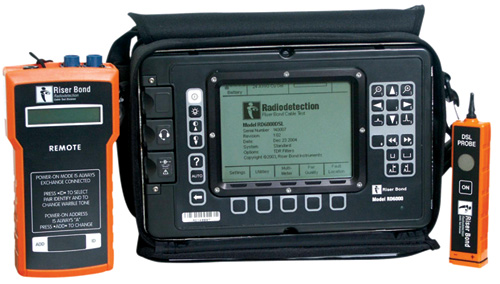

Для полноценной диагностики хDSL линий прибор комплектуется удаленным модулем REMOTE (с возможностями дистанционного управления и автоматического подключения сервиса хDSL после окончания измерений) и щупом для идентификации хDSL линий.

Комплект поставки: RD6000DSL в сумке-футляре, инструкция, ПО, щуп-DSL., тестовые провода, адаптер для заряда аккумуляторов от сети 220В и 12В, удаленный модуль REMOTE, сумка для транспортировки.

Краткие технические характеристики:

• Рефлектометр
  • Максимальная дальность действия: 19400м
  • Вертикальная чувствительность: >65 дБ
  • Ширина импульса: от 2нс до 33000нс
  • Точность определения расстояния: 0,15 м + 0,01% от показаний
• Резистивный мост
  • Определение расстояния до дефека с сопротивлением от 0 до 50 Мом: от 0 до 45000м
  • Методы: тройное измерение, 2-х парный и по Купфмюллеру.
• Емкостной мост
  • Определение расстояния до обрыва: от 0 до 50000 м
• Анализатор спектра
  • Широкополосный динамический диапазон: от 20 до 140дБм/Гц
  • Частотный диапазон: от 10Гц до 2,2 МГц
  • Разрешение BW: 10 кГц Импеданс: 100, 120 и 135Ом
• Тестер сопротивление изоляции
  • От 0,00 Мом до 1 ГОм, тестовое напряжение: 50В/100В/250В/500В
• Мультиметр
  • Пост./ Пер. напряжение: от 0 до 400В
  • Сопротивление: от 0 до 10кОм
• Измеритель уровня шумов и асимметрии
  • Ток шлейфа: от 0 до 120мА
  • Собственные шумы кабеля: от 0 до 50dBrnC
  • Измерение помехи от сети переменного тока: 40до100 dBrnC
  • Асимметрия жил относительно земли на переменном токе : 40…62 дБ
  • Затухание: 0…60 дБ
  • Переходные помехи (на ближнем и дальнем конце): 20дБ…70дБ
  • Импеданс: 100, 120, 135, 600, 900 Ом и TN12
  • Частотный диапазон: 30Гц…2,2 МГц
