Elektronika ECFL 30 - комбинированный анализатор для тестирования качества медных кабелей в ходе их монтажа и эксплуатации. Он включает в себя несколько инструментов для диагностики параметров и точного определения места повреждения.

Основные функциональные возможности Elektronika ECFL 30

Измерение напряжения постоянного и переменного тока
Измерение сопротивления изоляции, шлейфа и омической асимметрии
Измерение емкости и емкостной асимметрии
Локализация повреждлений мостами постоянного и переменного тока: Мюррея, Кюпфмюллера, Повторяемый Кюпфмюллера, 3-точечный, Граафа, Витстона
Локализация повреждений при помощи импульсного рефлектометра (до 32 км). Режимы тестирования одной пары, двух пар, переходных влияний XTALK, сравнение с памятью
Режим автоматического тестирования

Особенности анализатора Elektronika ECFL 30

Удобное русскоязычное меню
Демонстрационная программа для тренинга
Жидкокристаллический дисплей на 320 x 240 точек с подсветкой

Технические характеристики Elektronika ECFL 30

Параметры	Значение
Рефлектометр
Режимы измерения
Одна пара	L1,L2, L1 длит.время, L2 длит.время L1 с авт.конфигурацией
Две пары	L1& L2, L1-L2, XTALK XTALK с авт.конфигурацией
Виды памяти	L1& памяти, L1-памяти
Пределы измерения
Для непупинизир. кабеля (при V/2=100)	до 32 км
Для пупинизир. кабеля (при V/2=10)	от 6,4 до 32 км
Оценка результатов
С помощью курсора и маркера	в метрах
Обновление рефлектограммы	~4/с
Увеличение масштаба.	максимум 16
Погрешность
Определение места поврежд.	0,2% от диапазона
Разрешение	0,01 м
Скорость распространения
Для непупинизир. кабеля	V/2..................................................от 45 до 149 м/мкс VOP........................................................от 30 до 99 %
Для пупинизир. кабеля	V/2...................................................от 1,2 до 30 м/мкс VOP.......................................................от 0,8 до 20 %
Характеристики импульса
Ширина для непупинизир. кабеля	от 4 нс до 6 мкс
Ширина для пупинизир. кабеля	330 мкс
Амплитуда	размах от 1,3 до 12 В на 120 Ом
Соединение с линией
Импеданс	120 Ом симметричный
Регулировка баланса	от 50 до 270 Ом
Регулировка усиления
Диапазон	от 0 до 90 дБ
Ступени	6 дБ/ступень
Корректировка амплитуды в зависимости от расстояния
Число ступеней	10
Активный мост
Напряжение
Напряжение постоянного тока	до 400 В
Напряжение переменного тока	до 250 Вэфф
Погрешность	±3% ±1 В
Диапазон частот	от 15 до 300 Гц
Входное сопротивление	2 MОм
Сопротивление по шлейфу
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,3% ±0,1 Ом
Омическая асимметрия
Диапазон сопротив. по шлейфу	от 10 до 5000 Ом
Погрешность	±0,2% от Rl ±0.2 Ом
Сопротивление изоляции
Диапазон измерения	от 10 кОм до 300 МОм
Измерительное напряжение	100 В
Погрешность	от 2 до 5 % ±1 кОм
Емкость
Диапазон измерения	от 1 нФ до 2 (10) мкФ
Измерительный сигнал	11 Гц, 100 В
Погрешность	±2% ±0.2 нФ
Емкостная асимметрия
Диапазон измерения	от 1 до 2000 нФ
Измерительный сигнал	11 Гц, 100 В
Погрешность для значения Lx/L	±0,2 %
Определение места повреждения постоянным током
Методы измерения	Мюррея, Кюпфмюллера, 3-точ
Диапазон сопрот. по шлейфу	от 1 Ом до 10 ком
Диапазон сопрот. повреждения	до 100 MОм
Измерительное напряжение	100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до 1)	Сопрот. повреждения < 1 MОм.......................± 0,2 % Сопрот. повреждения - от 1 до 5 MОм...........± 0,3 % Сопрот. повреждения - от 5 до 25 MОм.........± 0,5 % Сопрот. повреждения - от 25 до 100 MОм ........± 2 %
Определение места повреждения постоянным током методом обрыва
Диапазон	до 20 км (в завис. от типа кабеля)
Погрешность	±2 % ±0,2 нФ
Пассивный мост
Сопротивление по шлейфу
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,3% ±0,3 Ом
Сопротивление изоляции
Режимы измерения	быстрое измерение измерение качества
Диапазоны измерения	Быстрое измерение ....................от 10 кОм до 300 MОм Измерение качества ....................................... до 10 ГОм
Измерительное напряжение	100 В
Погрешность	от 10 кОм до 50 MОм ...............................5 % ± 1 кОм от 50 до 100 MОм.................................................. 10 % от 100 до 5 000 MОм............................................. 20 % от 5 000 от 10 000 MОм ........................................ 30 %
Омическая асимметрия
Диапазон сопрот. по шлейфу	от 1 до 5000 Ом
Погрешность	±0,2% от Rl ±0,2 Ом
Разрешение для значения Lx/L (Mk)	В диапазоне ∆R 10% ....................................... 1/10000 В диапазоне ∆R 10% ....................................... 1/1000
Определение места повреждения постоянным током
Методы измерения	Мюррея, Кюпфмюллера, 3-точ.
Диапазон сопрот. по шлейфу	от 1 Ом до 10 ком
Диапазон сопрот. повреждения	до 100 MОм
Измерительное напряжение	100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до 1)	Сопрот. повреждения < 1 MΩ.............................. 0,2 % Сопрот. повреждения от 1 до 5 MОм............... 0,3 % Сопрот. повреждения от 5 до 25 MОм............. 0,5 % Сопрот. повреждения от 25 до100 MОм............. 2 %
Разрешение для значения Lx/L (Mk)	1/1000
Метод определение места повреждения переменным током Кюпфмюллера
Диапазон сопрот. по шлейфу	от 1 Ом до 10 кОм
Диапазон сопрот. повреждения	до 25 MОм
Измерительный сигнал	11 Гц, 100 В
Погрешность (Rl=2 ком, Lx/L=от 0,1 до1)	Сопрот. повреждения < 1 MОм........................ ±0,3 % Сопрот. повреждения от 1 до5 MОм ............... ±0,5 % Сопрот. повреждения от 5 до 25 MОм............. ±1,0 %
Разрешение для значения M	1/1000
Емкостная асимметрия переменным током
Диапазон измерения	от 10 до 2000 нФ
Погрешность для значения Lx/L	±0,2 %
Измерительный сигнал	11 Гц, 100 В
Разрешение для значения Lx/L	В диапазоне Lx/L=от 0,9 до 1,1 ....................... 1/10000 В диапазоне Lx/L1.1................... 1/1000
Определение места повр. методом Граафа
Диапазон сопр. по шлейфу	от 10 Ом до 10 кОм
Диапазон постоянного тока	от 10 мкA до 1 A
Погрешность измерения тока	±0,3% ±2µA
Погрешность значения Lx/L (ток >0,1 мА)	±3%
Погрешность значения Lx/L (ток >1 мА)	±0,3%
Предварительные измерения
Мешающее напряжение
Режим измерения	Повторяемое измерение
Диапазон измерения Напряжение постоянного тока (DC)	до 400 В
Напряжение переменного тока (AC)	до 250 Вэфф
Погрешность	±3 % ±1 В
Диапазон частот	от 15 до 300 Гц
Сопротивление входа	2 MОм
Сопротивление по шлейфу
Режим измерения	Повторяемое измерение
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,5 % ±0,2 Ом
Сопротивление изоляции
Режим измерения	Повторяемое измерение
Диапазон измерения	от 10 кОм до 300 MОм
Время измерения	~ 3 c
Измерительное напряжение	100 В
Погрешность (без мешающих напряжений) в % от результата измерения	20 %
Постоянный ток
Диапазон измерения	от 5 мкA до 0.1 A
Погрешность	±0,5 %+ 0,1 мкA
Температура (с температурным пробником Pt 1000)
Диапазон температур	от −20 до +60°C
Разрешение	0,1°C
Погрешность	±0,4°C
Автоматическое быстрое тестирование
Мешающее напряжение
Диапазон измерения	до 400 В DC, 250 В AC
Результаты измерений	Vab, VaE и VbE
Изоляция
Диапазон измерения	от 10 кОм до 300 MОм
Время измерения	~3 x 20 с
Емкость
Диапазон измерения	от 10 до 2000 нФ
Емкостная асимметрия
Результаты измерений	асимметрия %
Измерительный сигнал	11 Гц, 100 В
Автоматическое тестирование качества
Изоляция
Диапазон измерения	от 10 кОм до 10 000 MОм
Время измерения	~3 x 35 c
Емкость
Диапазон измерения	от 10 до 2000 нФ
Емкостная асимметрия
Результаты измерений	асимметрия
Разрешение	1/1000
Сопротивление по шлейфу
Диапазон измерения	от 1 Ом до 10 кОм
Погрешность	±0,3% ±0,1 Ом
Омическая асимметрия
Диапазон сопрот. по шлейфу	от 10 Ом до 5 кОм
Разрешение	1/1000
Общие характеристики
Источник питания и дисплей
Аккумулятор	Внутренняя NiMH аккумуляторная батарея Время работы прибл. 8 часов (без подсветки) Зарядка (без вынимания батареи) Время заряда.менее 3 часов (режим быстрого заряда)
Питание от сети	90 - 260 В, с помощью сетевого адаптера
Питание от автомобильной батареи	12 В..... с пом. автом. адаптера
Дисплей	TFT- ЖКИ 320 x 240 точек
Соединители
Соединитель для сетевого адаптера	2,1/5,5 мм коакс.
Линия L1 и L2	Соединители..........................банановые гнезда 4 мм Соединитель "Земля"............ банановое гнездо 4 мм
USB A	USB 1.1 порт хоста для накопителя USB (поддерживаемый файловой системой FAT16, FAT32)
USB B	USB 1.1 порт для присоединения PC (поддерживаемый драйвером устройства)
Защита от перегрузки
Между a и b или землей	500 В DC, 350 В AC
Продольное напряжение	60 В AC
Пределы окружающей температуры
Опорная	23±5 °C, Отн. Влажность – от 45 до 75 %*
Нормальная работа	от 0 до +40 °C Отн. Влажность – 30 до 75% *(<25 г/м³)
Предельные рабочие условия	от -5 до +45 °C Отн. Влажность –от 5 до 95% *(< 29 г/м³)
Хранение и транспортирование	от –40 до +70 °C Отн. Влажность – 95% при +45°C *(<35 г/м³)
Ячейки памяти
Для результатов тестирования	50
Для параметров кабеля	50
Конструктивные данные
Размеры	224 x 160 x 75 мм
Масса (включая блок батарей)	около 18 кг

ЧЕТЫРЕ ПРИБОРА В ОДНОМ

Активный мост, определение места повреждения кабеля, при малом мешающего напряжения
Пассивный мост, определение места повреждения кабеля, при большом мешающего напряжения
Поиск методом Граафа, определение места повреждения для полностью намокшего кабеля
Рефлектометр, повреждения кабеля с малым импедансом,определение места перепутывания

АКТИВНЫЙ МОСТ

Применяется для точного определения места повреждения при низком уровне мешающих напряжений.

DC методы: Мюррея, 3-точек, Купфмюллера, повторный Купфмюллер
AC методы: определение обрыва измерением емкости, повторный Купфмюллер
Измерение разницы сопротивлений
Измерение сопротивления петли и сопротивления изоляции

МОСТ ВИТСТОНА

Применяется для определения места повреждения при высоком уровне мешающих напряжений

ПАССИВНЫЙ МОСТ

DC методы: Мюррея, 3-точек, Купфмюллера, измерение разницы сопротивлений
AC методы: Купфмюллера, Измерение емкостной асимметрии
Измерение сопротивления петли и сопротивления изоляции

ОПРЕДЕЛЕНИЕ МЕСТА ПОВРЕЖДЕНИЯ МЕТОДОМ ГРААФА

Применяется для точного определения места повреждения при низком уровне мешающих напряжений на полностью замокшем кабеле, где мешающие напряжения обычно высокие и перемежающиеся.

Основывается на проведении синхронного измерения по постоянному току на обоих концах
Точное определение места неисправности при высоком мешающем постоянном напряжении

ПОИСК МЕСТА НЕИСПРАВНОСТИ РЕФЛЕКТОМЕТРОМ (TDR)

Применяется для нахождения повреждений с низким импедансом и разбитостью (расщеплением) пар, вызывающих внятные переходы между парами. Прибор имеет ручные и автоматические конфигурации тестирования.

Поиск обрыва, КЗ до 32 км
Поиск обрыва, КЗ на пупинизированном кабеле Новинка !!
Сравнение двух пар
Сравнение с сохраненными кривыми
Поиск точки прослушивания

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ

ELC 30 устройство дистанционного управления для закорочения/обрыва дальнего конца
ECFL 30S дистанционно управляемый ведомый прибор для измерений методом Граафа

ПОСЛЕДОВАТЕЛЬНОСТЬ АВТОМАТИЧЕСКИХ ИЗМЕРЕНИЙ

Обследование состояния кабеля для нахождения лучшего метода тестирования
Быстрый тест основных параметров кабеля: изоляции, емкости, емкостной асимметрии с предоставлением протокола испытаний
Последовательность тестирования качества

ОЦЕНКА ЗАТУХАНИЯ И СКОРОСТИ ПЕРЕДАЧИ ДАННЫ Новинка !!

Базируется на односторонних измерениях параметров кабеля и шума.

МОНИТОР

Монитор LCD 320 x 240 пикселей с подсветкой

ECFL 30 имеет графический дисплей для использования системы меню и развернутой системы справки, что обеспечивает пользователю очень простую работу с прибором.

ИНТЕРФЕЙСЫ USB и программы РС

Порт USB B device-для прямой связи с РС
Порт USB A host-порт для накопителя информации для связи с РС (непрямая передача).

Непрямая передача выгодна тому пользователю, который не имеет прав администратора для установки специального драйвера на свой PC.

Опциональная программа РС для обработки результатов измерений

Опции и аксессуары к Elektronika ECFL 30

Код по каталогу	Наименование
Аппаратные опции
ELK-ELC 30	Опция устройства организации шлейфа ELC 30 для ECFL 30
ELK-Slave-ECFL-30S	Интеллектуальный ведомый прибор ECFL 30S
ELK-EAA-10	Адаптер для автомобильной батареи EAA 10

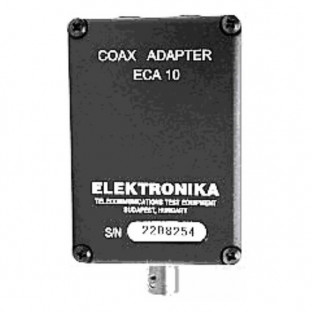

ELK-HW-378-000	Коаксиальный адаптер ЕСА 10 (Balanced/BNC) для ECFL 30
ELK-Y-146-014	Температурный пробник РТ1000
Программные опции
ELK-ECFL 30-ПД	Опция обеспечения передачи данных на ПК для ECFL 30
ELK-SW 419-540	Опция одностороннего тестирования линии для ECFL 30
ELK-SW 419-520	Мультисекционный кабель для ECFL 30
ELK-SW 419-530	Пупинизированный кабель для ECFL 30
Аксессуары
ELK-BAT-ECFL30	Аккумуляторная батарея для ECFL 30

Тільки товари в наявності

Elektronika ECFL 30 - кабельный анализатор

Артикул: ELK-ECFL 30

Измерение напряжения постоянного и переменного тока
Измерение сопротивления изоляции, шлейфа и омической асимметрии
Измерение емкости и емкостной асимметрии
Локализация повреждлений мостами постоянного и переменного тока: Мюррея, Кюпфмюллера, Повторяемый Кюпфмюллера, 3-точечный, Граафа, Витстона
Локализация повреждений при помощи импульсного рефлектометра (до 32 км). Режимы тестирования одной пары, двух пар, переходных влияний XTALK, сравнение с памятью
Режим автоматического тестирования

Ціна: 409 802.02 грн.

Elektronika 421-000-000 - опция организации шлейфа ELC 30 для анализатора ECFL 30

Артикул: ELK-ELC 30

Замыкание или размыкание дальних концов испытуемой пары, когда измерение выполняется одним лспециалистом, в ходе которого дальние концы должны быть разомкнуты или замкнуты (например, метод Кюпфмюллера). Устройство является дистанционно управляемым посредством ECFL 30 через испытуемую пару

Ціна: 35 068.44 грн.

Elektronika SW 419-510-000 - опция передачи данных на ПК для ECFL 30

Артикул: ELK-ECFL 30-ПД

Ціна: 18 035.29 грн.

Elektronika 425-000-000 - интеллектуальный ведомый прибор ECFL 30S

Артикул: ELK-Slave-ECFL-30S

Замыкание или размыкание дальних концов испытуемой пары, в случае необходимости выполнять измерения водиночку.
Измерение тока на дальнем конце испытуемой пары, когда применяется метод Граафа.

Ціна: 69 135.27 грн.

Elektronika SW 419-530-000 - пупинизированный кабель для ECFL 30

Артикул: ELK-SW 419-530

Ціна: 28 055.07 грн.

Elektronika SW 419-540-000 - опция одностороннего тестирования линии для ECFL 30

Артикул: ELK-SW 419-540

Ціна: 20 740.58 грн.

Elektronika 355-140 000B - аккумуляторная батарея для ECFL 30

Артикул: ELK-BAT-ECFL30

Ціна: 12 023.53 грн.

Elektronika 378-000-000 - коаксиальный адаптер ЕСА 10 для ECFL 30

Артикул: ELK-HW-378-000
