Анализатор EDCT 20 — это портативный, многофункциональный прибор, позволяющий осуществлять полное тестирование цифровых потоков и цифровых систем передачи на скоростях 2048 кбит/с и nх64 кбит/с. Прибор обеспечивает проведение измерений с перерывом связи по шлейфу и направлению.

Основные характеристики и возможности прибора:

  • сонаправленный интерфейс (МСЭ-Т G.703);
  • параметры стыка в соответствии с рекомендацией. МСЭ-T G.703;
  • измерение и графическое отображение формы импульса сигнала
    (коды HDB3 или AMI);
  • измерение фазового дрожания (джиттера);
  • анализ циклов ИКМ30, ИКМ30 с CRC, ИКМ31, ИКМ31с CRC ;
  • измерение частоты линейного сигнала;
  • измерение сигналов в режиме Mux/Demux;
  • BER-тестер по рек. G.821, G.826, M.2110, M2120;
  • анализ состояния сигнализации по выделенному каналу (CAS ): R1, R1.5, R2 протоколы;
  • анализ состояния сигнализации по выделенному каналу (CCS ): EDSS1, V5.1/V5.2, QSIG, SS7 протоколы;
  • ПО для анализа сигнализации и управления прибором;
  • сохранение установок и результатов измерения;
  • тестирование голосовых каналов;
  • USB — порт для связи с ПК;

Базовая конфигурация анализатора включает: BER-тестер, функции измерения джиттера и формы импульса сигнала.

Технические характеристики Elektronika EDCT 20

Параметр Значение
Передатчик (Tx)
Скорость передачи 2048 кбит/сек
Параметры стыка рек. МСЭ-Т G.703
Измеряемые каналы n x 64 кбит/сек
Испытательные последовательности нормальная или инверсная ПСП 6, ПСП 9, ПСП 11, ПСП 15, определяемая пользователем последовательность (8-битовое слово)
Циклообразование ИКМ30, ИКМ30 с CRC, ИКМ31, ИКМ31 с CRC с установкой бит сигнализации и заголовка, без цикла
Линейный код HDB3 или AMI
Введение ошибок в биты, цикловой синхросигнал, генерация аварийных сигналов
Выход
  • несимметричный: 75 Ом, BNC
  • симметричный: 120 Ом, RJ 45
Приемник (Rx)
Скорость передачи 2048 кбит/сек
Параметры стыка рек. МСЭ-Т G.703
Измеряемые каналы n x 64 кбит/сек
Испытательные последовательности нормальная или инверсная ПСП 6, ПСП 9, ПСП 11, ПСП 15, определяемая пользователем последовательность (8-битовое слово)
Циклообразование ИКМ30, ИКМ30 с CRC, ИКМ31, ИКМ31 с CRC
Линейный код HDB3 или AMI
Измерение
  • битовых ошибок
  • кодовых ошибок
  • ошибок циклового синхросигнала
  • ошибок CRC
  • REBE (E-бит)
  • контроль канального интервала
  • контроль состояния CAS
  • контроль уровня и частоты сигнала ТЧ
  • контроль частоты линейного сигнала
Обнаружегние аварийных сигналов (светодиодная индикация)

потери сигнала

потери циклового и сверхциклового синхросигнала

потери испытательной последовательности

AIS

анализ ошибок: G.821, G.826, М2110, М2120

Вход
  • несимметричный: 75 Ом или более 2 кОм, BNC
  • симметричный: 120 Ом или более 2 кОм, RJ 45
Сонаправленный интерфейс
Параметры МСЭ-Т G.703
Соединители RJ 45
Измерение фазового дрожания
Скорость передачи 2048 кбит/сек ±50⋅10-6
Измерение фазового дрожания рек. МСЭ O.171
Генератор джиттера
Испытательные последовательности
Измерение формы импульса
Скорость передачи 2048 кбит/сек ±50⋅10-6
Измерение формы импульса рек. МСЭ G.703
Линейный код HDB3 или AMI
CLK (тактовый сигнал)
Вход рек. МСЭ G.703, RJ 11
Общие технические данные
Источник питания
Аккумуляторная батарея встроенный блок
Время работы от заряженной АКБ 8 часов
Внешнее зарядное устройство адаптер сети переменного тока
Время заряда АКБ менее 3-х часов (в режиме быстрого заряда)
Отображение информации
Дисплей ЖКИ 320 x 240 точек с подсветкой
Интерфейсы
Последовательный интерфейс USB 1.1
Условия эксплуатации и хранения
Температура эксплуатации от 0 до +50°C
Температура хранения и транспортировки от -20 до +70°C
Массогабаритные показатели
Габариты 224 x 160 x 44 мм
Габариты с блоком передачи данных 224 x 160 x 76 мм
Масса (включая аккумулятор) 1,5 кг
Масса (включая аккумулятор и блок передачи данных) 1,9 кг
Дополнительный блок передачи данных (встроенный)
Интерфейсы
V.24 Скорость передачи: от 50 бит/сек до 230 кбит/сек с разрешающей способностью 1 бит/сек
V.11, V.35 Скорость передачи: от 50 бит/сек до 10 Мбит/сек с разрешающей способностью 1 бит/сек
Измерение коэффициента ошибок по битам
Контроль
Передача испытательных последовательностей
Измерение тактовой синхронизации
Соединители
  • V.24 DCE ....25-контактная розеточная часть D-sub
  • V.11 DCE ....37-контактная розеточная часть D-sub
  • V.35 DCE .............. 34-контактная розеточная часть



ОСНОВНЫЕ ПАРАМЕТРЫ

  • Передача и прием сигнала 2048 кбит/сек с циклом/без цикла с возможностью транзита
  • Сонаправленный (G.703) интерфейс
  • Параметры интерфейса соответствуют предписанию ITU-T G.703

ИЗМЕРЕНИЯ

  • Измерение коэффициента ошибок согласно предписанию ITU-T G.821, G.826, M.2110, M.2120
  • Анализ циклов ИКМ30, ИКМ30CRC,ИКМ31, ИКМ31 с CRC
  • Измерение джиттера
  • Измерение проскальзываний на 2048 кбит/сек
  • Измерение частоты линейного сигнала
  • Анализ(CAS) сигнальных битов
  • Измерения Мультиплекс-Демультиплекс
  • Аналоговые измерения в канале НЧ с возможность прослушивания встроенным телефоном
  • Опциональные измерения протоколов сигнализации

ДОПОЛНИТЕЛЬНЫЕ УСЛУГИ

  • Автоматическая конфигурация
  • Сохранение результатов и установок
  • Световые диоды для отображения состояния линии

МОНИТОР

  • Монитор LCD 320 x 240 пикселей с подсветкой
  • Графическое отображение формы сигнала

ИНТЕРФЕЙС USB И ПРОГРАММЫ РС

  • Интерфейс USB для подключения к РС
  • Опциональные программы для анализа протоколов сигнализации и управления

ОПЦИОНАЛЬНЫЕ ПРОТОКОЛЫ

  • Протокол SS7
  • Протоколы EDSS1, QSIG
  • Протоколы V5.1/V5.2
  • Аналоговые протоколы (R1.5, R2)

ОПЦИОНАЛЬНЫЙ МОДУЛЬ ПЕРЕДАЧИ ДАННЫХ

  • Скорость передачи данных до 10 Mбит/сек
  • Интерфейсы V.24, V.35, V.11
  • Эмуляция DTE es DCE
  • Бит и байт-ориентированный синхронный или асинхронный режимы

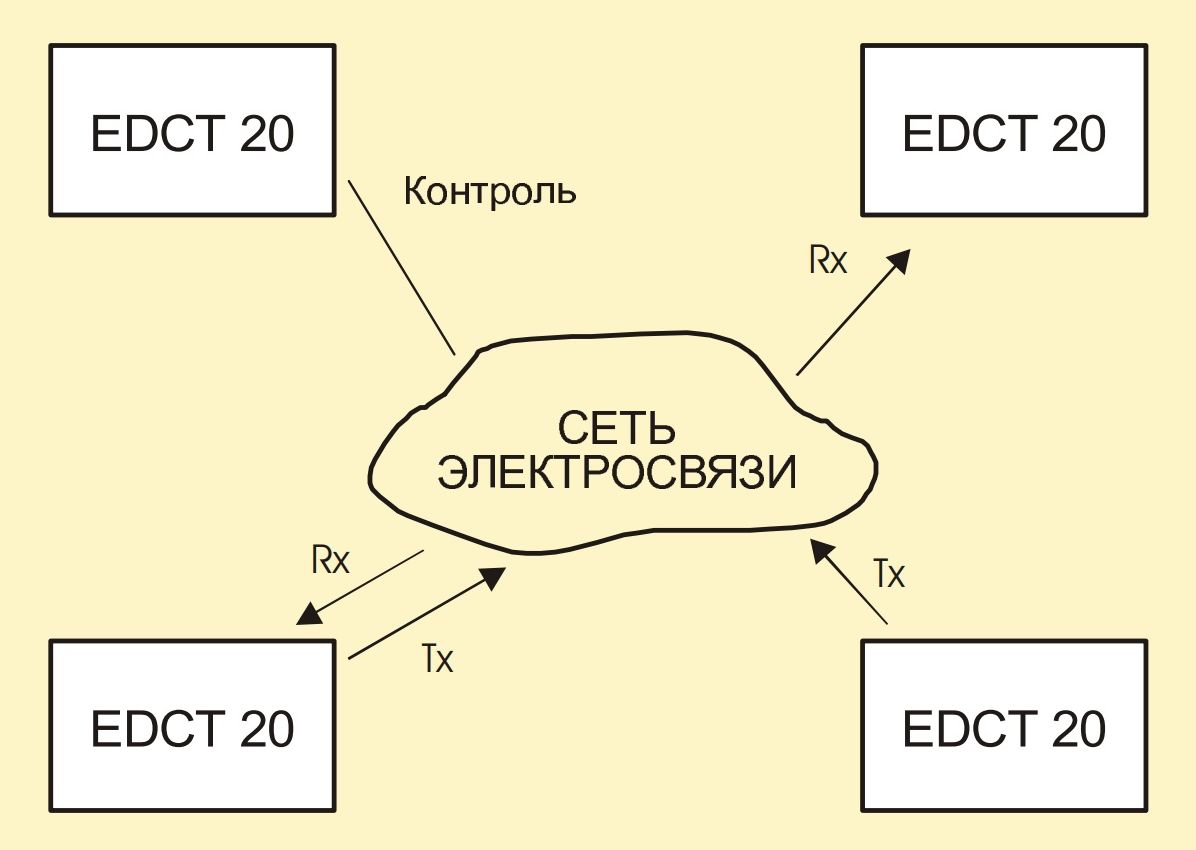

Анализатор Elektronika EDCT 20 применяется для анализа цифровых линий с прекращением и без прекращения связи.

Совместно со встроенным блоком ELK-EDCT20-datacom, анализатор может проверять интерфейсы V11, V24 и V35 между DTE (оконечное оборудование передачи данных) и DCE (аппаратура окончания канала данных), как в синхронных, так и в асинхронных системах.

Результаты могут сохраняться в энергонезависимой памяти или регистрироваться на внешнем принтере или ПЭВМ чезер USB интерфейс (опция).

Основные области использования Elektronika EDCT 20:

  • ввод в эксплуатацию цифровых каналов и услуг связи
  • долговременный контроль сети
  • техническое обслуживание и поиск неисправностей

Опции и аксессуары к Elektronika EDCT 20

Код Наименование
Программные опции
ELK-EDCT20-SS7 Опция анализа протокола SS7
ELK-EDCT20-ISDN Опция анализа протоколов EDSS1, QSIG
ELK-EDCT20-V Опция анализа протоколов V5.1/V5.2
ELK-EDCT20-CAS Опция анализа протоколов CAS
ELK-EDCT20-EDT ПО для анализа сигнализации, управления прибором и экспортирования результатов измерения
ELK-EDCT20-ПД

Опция передачи данных на ПК для EDCT 20

Аппаратные опции
ELK-EDCT20-datacom

Встроенный блок передачи данных* (V11, V24, V35)

ELK-EDCT20-V24 Измерительные кабели для V.24 для EDCT 20
ELK-EDCT20-V11 Измерительные кабели для V.11 для EDCT 20
ELK-EDCT20-X21 Измерительные кабели для X.21 для EDCT 20
ELK-EDCT20-V35 Измерительные кабели для V.35 для EDCT 20
ELK-EAA-10 Адаптер для автомобильной батареи EAA 10




Артикул: ELK-EDCT20-V

Товар не постачається

Артикул: ELK-EDCT20-EDT

Товар не постачається

Артикул: ELK-EDCT20-CAS

Товар не постачається

Анализатор EDCT 20

Артикул: ELK-EDCT-20

  • Измерение коэффициента ошибок согласно предписанию ITU-T G.821, G.826, M.2110, M.2120
  • Анализ циклов ИКМ30, ИКМ30CRC,ИКМ31, ИКМ31 с CRC
  • Измерение джиттера
  • Измерение проскальзываний на 2048 кбит/сек
  • Измерение частоты линейного сигнала
  • Измерения Мультиплекс-Демультиплекс
  • Аналоговые измерения в канале НЧ с возможность прослушивания встроенным телефоном
  • Опциональные измерения сигнальных битов (CAS) и протоколов сигнализации SS7, EDSS1, QSIG, V5.1/V5.2

Товар не постачається

Артикул: ELK-EDCT20-SS7

Товар не постачається

Артикул: ELK-EDCT20-ISDN

Товар не постачається
