Комплект монтера связи AnCom КМС предназначен для поиска и устранения неисправностей, а также контроля соответствия качества выполненных ремонтных работ на телефонных сетях. Прибор позволяет осуществлять непрерывный поиск (отслеживание) кабельной трассы, локализацию дефектов и контроль соответствия качества выполненных ремонтных работ одним сотрудником.

AnCom КМС состоит из анализатора кабелей AnCom КМС-АК и кабелеискателя AnCom КМС-КИ.
Анализатор кабелей AnCom КМС-АК подключается на станционном кроссе к трем абонентским линиям и удаленно управляется монтером через мобильный телефон (выбрать линию - проверить напряжение линии и сопротивление шлейфа/изоляции - измерить емкость и расстояние до разрыва жилы – сформировать сигнал для кабелеискателя), что позволяет оперативно осуществлять поиск кабельных трасс и локализацию повреждений (обрыв, замыкание, понижение “изоляции” и др.) с помощью кабелеискателя AnCom КМС-КИ (или иного) без привлечения второго сотрудника.
Технология «Мобильный интерфейс» - значения измеряемых параметров, подтверждение выполнения команд, результаты работ по устранению неисправностей на линии передаются монтеру на мобильный телефон – в виде голосовых сообщений.



Основные функции AnCom КМС

Удаленный контроль абонентских линий и формирование сигнала для кабелеискателя

Анализатор кабелей AnCom КМС-АК подключается (1) на станционном кроссе к трем абонентским линиям, заявленным к ремонту. После регистрации в GSM-сети и приема входящего вызова анализатор кабелей AnCom КМС-АК управляется тональным донабором (DTMF-командами) через любой телефон и отвечает голосовыми сообщениями:
  • выбор одной из трех линий (2) отключает линию от станции;
  • коммутация проводов А и Б выбранной линии и земли позволяет создать цепь для измерения напряжения, ёмкости, сопротивления шлейфа и изоляции, расстояния до обрыва жилы;
  • измерение сопровождается контролем соответствия заданным нормам и голосовыми сообщениями, то есть анализатор сообщает монтеру, является ли линия аварийной или годной.

Для поиска трассы кабельной линии и локализации дефекта (3) анализатор оснащен удаленно запускаемым (командой с мобильного телефона) генератором с режимами:

  • генератор кабелеискателя - ГКИ;
  • поиск разрыва жилы - ПРЖ.

Контроль параметров (5) выполняется после устранения неисправности (4). При соответствии нормам линия может быть немедленно возвращена в эксплуатацию.



Поиск кабельных трасс и кабельных дефектов кабелеискателем AnCom КМС-КИ

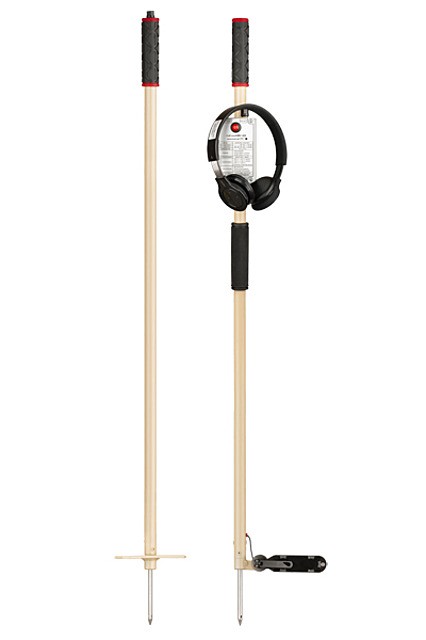

Кабелеискатель обеспечивает начальный поиск кабеля по максимуму сигнала, а также отслеживание кабельной трассы по минимуму сигнала с возможностью обнаружения оси кабеля по дополнительному сигналу детектора инверсии фазы.

Оперативное управление кабелеискателем AnCom КМС-КИ осуществляется единственной кнопкой:

  • переключение между процессом поиска (отслеживания) кабельной трассы индукционным методом «Антенна»(активная штанга) и локализации дефекта контактным «Контакт» (активная+пассивная штанги);
  • выбор режима воспроизведения беспроводной комплектной Bluetooth-гарнитурой акустического сигнала:
    • «Трансляция» – "трансляция" сигнала в наушники без ограничения по полосе частот или с ограничением в полосе 300...3400 Гц или псофометрическим фильтром. Применяется для поиска в пассивном режиме трасс:
      • кабелей электроснабжения, релейной автоматики,
      • кабелей сигнализации, централизации, блокировки (СЦБ),
      • нефте-газо-водопроводов с катодной защитой;
    • «Селективно» - в наушники транслируется сигнал от генератора на известной частоте или на двух частотах, задаваемых в диапазоне 200...3400 Гц. Применяется для поиска кабельных трасс и кабельных дефектов с использованием генератора кабелеискателя ГКИ (например, анализатор AnCom КМС-АК). Обеспечивается селективность приемника:
    • 16 Гц - применяется в большинстве случаев, обеспечивает темп манипулирования искателем в соответствии с нормальной динамикой человека,
    • 4 Гц - применяется при низких уровнях сигнала или в условиях высокой зашумленности; перемещение искателя должно производиться замедленно.

Локализация дефекта (3) производится контактным методом по шаговому напряжению при растекании тока в толще земли.

В комплектную беспроводную Bluetooth-гарнитуру кабелеискателя передается:

  • акустический сигнал поиска;
  • параметры принимаемого сигнала голосовыми сообщениями: уровень и частота;
  • служебные голосовые сообщения (кнопка – подсказка – действие – промежуточный результат): текущий режим работы, возможности настройки через меню.

Опции и аксессуары для AnCom КМС

  • Комплект к плинтам "под винт" - для подключения анализатора кабелей AnCom КМС-АК на УКС или АТС к линии на плинтах «под винт».
  • Комплект образцов для калибровки AnCom КМС/ОБК - для проведения калибровки и контроля функционирования анализатора кабелей AnCom КМС-АК.
  • Конвертер AnCom USB/RS-232/DB-9 - для подключения модемов и анализаторов AnCom к компьютеру.
  • Сумка AnCom КМС/СМР - для удобной транспортировки и хранения анализатора кабелей AnCom КМС-АК, его комплектующих и сопутствующей продукции к прибору.
  • Мобильный телефон - для управления, настройки и индикации состояния прибора в рамках технологии «Мобильный интерфейс» (модель телефона необходимо согласовывать).
  • Управляющий компьютер - для управления, настройки и индикации состояния прибора (модель компьютера необходимо согласовывать).
