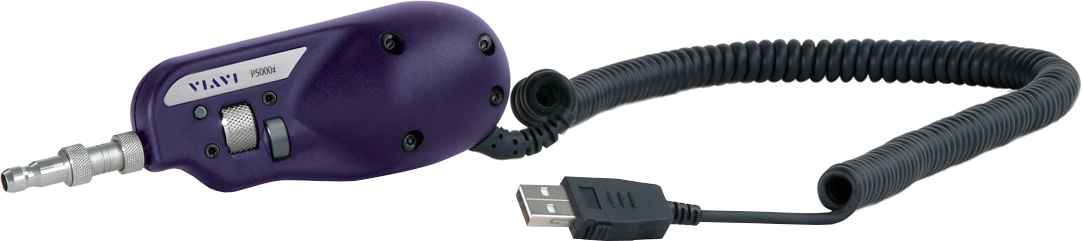

VIAVI P5000i - это цифровой USB микроскоп для инспектирования торца оптических коннекторов на наличие загрязненности, трещин, царапин или вкраплений грязи. 80% аварий в сети происходят из-за грязных коннекторов. Коннекторизированные соединения требуют периодического контроля и очистки. Одним из наиболее удобных и компактных микроскопов является VIAVI P5000i.

VIAVI P5000i подключается к

  • ноутбуку
  • любым платформам VIAVI
  • смартфону или планшету на базе Android (опция JD-SW-FCM-A1 + переходник FBPP-DPAC8)

Результаты измерений выводятся на монитор ПК, экран платформы или телефон через ПО FiberCheck PRO или FiberChekMobile (для смартфонов). P5000i создает снимок торца коннектора, анализирует его и выдает заключение «Прошел/Не прошел» согласно стандарту IEC-61300-3-35 или критериям пользователя.

Сменные наконечники позволяют инспектировать различные типы коннекторов патч-кордов и патч-панелей: FC, SC, ST, LC, MPT, E2000 c прямой (PC) или угловой (APC) полировками.



Технические характеристики VIAVI P5000i

Увеличение
200/400
Поле обзора FOV (x200)
По-горизонтали: 740 мкм
По-вертикали: 550 мкм
Поле обзора FOC (x400)
По-горизонтали: 370 мкм
По-вертикали: 275 мкм
Живое изображение
640 х 480 fps
Порт
USB 2.0
Сенсор видео-камеры
2560х1920 1/2,5-in CMOS
Минимальный размер загрязнения
< 1 мкм
Посветка
Голубая LED, время жизни 100 000 часов
Питание
По USB-порту
Типы совместимых коннекторов
Наконечники для FC, SC, ST, LC, MTP, E2000 (аксессуар)
с типом полировки UPC, APC, PC
Габариты
140 х 46 х 44 мм
Вес
110 г

Серия видеороликов по применению видеомикроскопа VIAVI P5000i

https://www.viavisolutions.com/ru-ru/node/59749

Опции и аксессуары VIAVI P5000i

Опция FiberChekMobile позволяет подключить микроскоп P5000i к смартфону или планшету на базе ОС Android (версия ПО 4.1 или выше) . Результат измерений выводится на экран мобильного устройства. Данная опция генерируется на серийный номер видеомикроскопа VIAVI P5000i и активируется в ПО FiberCheckMobile при первом подключении щупа к мобильному устройству. P5000i с FiberCheckMobile может подключаться к разным мобильным устройствам.



Для активации опции необходимо:

1. Купить опцию (JD-SW-FCM-A1) + кабель OTG переходник (FBPP-DPAC8)
2. Скачать с Google Play на мобильное устройство бесплатное ПО FiberCheckMobile
3. Подключить P5000i к мобильному устройству и ввести код активации.

С помощью FiberCheckMobile также можно измерять оптическую мощность, используя измерители мощности MP-60 и MP-80, которые не требуют ключа активации в FiberCheckMobile.







Внимание! Для подключения P5000i к мобильному устройству требуется FBPP-DPAC8 - кабель OTG переходник USB Type A Female/мама на Micro USB Male/папа, 15см, который не идет в комплекте поставки.




Наконечники для видеомикроскопа (заказываются отдельно)
