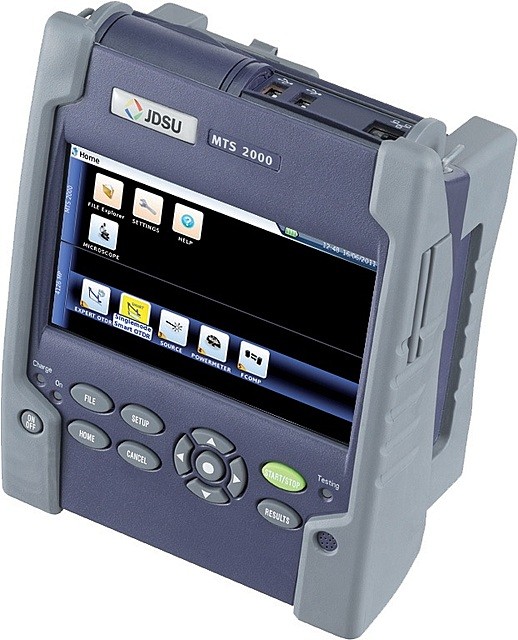

VIAVI MTS-2000 - универсальная измерительная система с одним слотом для модуля. Модули и опции приобретаются отдельно исходя из Ваших потребностей.

В зависимости от модуля который Вы установите в платформу, она может быть оптическим рефлектометром (OTDR), тестером оптических потерь (OLTS), измерителем ORL и даже анализатором спектра CWDM (OSA). В корпус платформы можно опционально встроить визуальный локатор дефектов (VFL), измеритель мощности (PM) и даже переговорное устройство (оптический телефон TS). Также есть возможность подключать к ней видеомикроскоп для осмотра торцов коннекторов и оптических портов на предмет загрязнений и царапин.

На сегодняшний день VIAVI MTS-2000 - это одна из самых технологичных и современных систем, измерениям которой Вы можете полностью доверять. Встроенное программное обеспечение и ПО на компьютере, позволяют быстро готовить профессиональные отчеты о тестировании. Все неоднородности оптического волокна будут на рефлектограмме: сварки, коннекторы, сплиттеры, макроизгибы. Также, Вы сразу увидите измеренные параметры: потери на сварных стыках, затухание волокна, потери и отражения от коннекторов, длину линии, расстояние до любого события и др. MTS-2000 - мощнейший портативный измерительный прибор.

Комплект поставки модульной платформы MTS-2000:

  1. Модульная платформа MTS-2000 (Код: JD-EM2000HVT) с сенсорным экраном
  2. Мягкий кейс типа “Свободные руки”
  3. Наплечный ремень
  4. Блок питания
  5. Аккумулятор
  6. USB кабель
  7. Краткое руководство пользователя

Базовая модульная платформа VIAVI MTS-2000

Базовая платформа MTS-2000 с сенсорным экраном высокого разрешения JD-EM2000HVT
Опции для платформы MTS-2000
Bluetooth - беспроводноe соединение* JD-E20BLUE
WiFi - беспроводноe соединение* JD-E20WIFI
Измеритель оптической мощности (PM)* JD-E20PM
Визуальный локатор повреждений, красный свет (VFL)* JD-E20VFL
Измеритель оптической мощности и Визуальный локатор повреждений (PM + VFL)* JD-E20PMVFL
Переговорное устройство (оптофон) и измеритель оптической мощности (TS + PM)* JD-E20TSPM
Опция SLM - интеллектуальная рефлектометрия* Разновидности
Комплект на базе USB видеомикроскопа VIAVI P5000i, ПО FiberChekPRO, 7 наконечников (FBPT-FC, FBPT-LC, FBPT-SC, FBPT-SC-APC, FBPT-U12M, FBPT-U25M, FBPT-U25MA), поствляется только в комплекте с платформами серии MTS EDFSCOPE5KI
Комплект на базе USB видеомикроскопа VIAVI P5000i, ПО FiberChekPRO, 4 наконечников (FBPT-SC, FBPT-LC, FBPT-U25M, FBPT-U12M), поствляется только в комплекте с платформами серии MTS ESDFSCOPE5KI-4
* - Данные опции встраиваются в платформу аппаратно в процессе производства и должны заказываться одновременно с платформой. Опции не входят в стандартную комплектацию базовой платформы. Из 3-х опций PM, TS и VFL встроить можно любые 2-е на выбор.





Модули оптического рефлектометра для MTS-2000 (один слот)

Длина волны, нм Источник
излучения*
(порт OTDR)
Динамический
диапазон, дБ
Мертвая зона, м
(события/потери)
Код для заказа
830/1300   26/24 0.8 / 4 JD-E4123MM
850/1300
1310/1550
  26/24
37/35
0.8 / 2.5
0.9 / 4
JD-E4146QUAD
1310/1550 -3.5 дБм 35/33 1.5 / 6 JD-E4126LA
1310/1550   40/40   JD-E4126MA2-PC
1310/1550   40/40   JD-E4126MA2-APC
1310/1550   43/41   JD-E4126MA3-PC
1310/1550   43/41   JD-E4126MA3-APC
1310/1550 -3.5 дБм 45/43   JD-E4126MP2-PC
1310/1550 -3.5 дБм 45/43   JD-E4126MP2-APC
1310/1550
1625
  43/41/41   JD-E4136MA3-PC
1310/1550
1625
  43/41/41   JD-E4136MA3-APC
1310/1550
1650 с фильтром
-3.5 дБм 43/41/40 0.8 / 4 JD-E4138RMP65
1550 -3.5 дБм 33 1.5 / 6 JD-E4115LA
1310/1550/1625   40/40/38   JD-E4136MA2-PC
1310/1550/1625   40/40/38   JD-E4136MA2-APC
1310/1550/1625   43/41/41   JD-E4136MA3-PC
1310/1550/1625   43/41/41   JD-E4136MA3-APC
1310/1550/1625   45/43/43   JD-E4136MP2-PC
1310/1550/1625   45/43/43   JD-E4136MP2-APC
1310/1550
1625
  43/41/41   E4136FMP2-APC
1650       JD-E4118FMA365-APC

Модули рефлектометра поставляются с предустановленным FC адаптером. Замена стандартного FC адаптера на SC, ST или LC должна быть оговорена при заказе.
* Источник излучения (порт OTDR) - излучение сигнала происходит через порт рефлектометра



Модули двухстороннего автоматического тестирования волокна* (рефлектометр, оптический тестер, измеритель ORL)

Длина волны, нм Источник
излучения
(порт OTDR)
Измеритель
ORL

(порт OTDR)
Динамический
диапазон, дБ
Мертвая зона, м
(события/потери)
Код для заказа
1310/1550     43/41   JD-E4126MA3FCO-PC
1310/1550     43/41   JD-E4126MA3FCO-APC
1310/1550/1625     43/41/41   JD-E4136MA3FCO-PC
1310/1550/1625     43/41/41   JD-E4136MA3FCO-APC
1271/1451     35   JD-E41CWDM10L

* Модули FiberComplete. Для использования всех возможностей, требуется подключение платформ с модулями FiberComplete на обоих сторонах оптической линии. При этом весь процесс измерений (рефлектометрия, вносимые потери, ORL, длина линии) будет производится в обоих направлениях автоматически, исключая ошибки связанные с человеческим фактором. Все данные могут быть сохранены в сводную таблицу для подготовки полноценного профессионального отчета о состоянии оптического волокна со всеми нужными параметрами сразу. Модули FiberComplete - выбор тех кто ценит полноту информации, точность и современные технологии измерений.



Модуль анализатора оптического спектра для платформы MTS-2000

Модуль анализатора спектра CWDM (1260-1625 нм) JD-2301/12
Программное обеспечение Optical Fiber Trace OFS100 JD-EOFS100
Программное обеспечение Optical Fiber Cable OFS200 JD-EOFS200
Сменный оптический адаптер ST JD-2155/00.32
Универсальный FC адаптер, крепление на винтах JD-EUFCADS
Универсальный SC-PC адаптер, крепление на винтах JD-EUSCADS
Универсальный LC-PC адаптер, крепление на винтах JD-EULCADS

Технические характеристики базовой платформы VIAVI MTS-2000

  • Экран: 5" дюймовый (12.5 см) TFT цветной сенсорный 800 x 480 WVGA
  • Интерфейсы: USB 2.0 порт - 2 шт, mini-USB 2.0 порт - 1 шт, RJ45 LAN 10/100/1000 Mbps - 1 шт
  • Bluetooth (опция), WiFi 802.11 b/g/n (опция)
  • Внутренняя память: 1 GB (128 MB для хранения отчетов)
  • Батарея: Аккумулятор lithium-polymer, 8 часов работы
  • Питание: AC/DC адаптер, input 100-250 V AC, 50-60 Hz; 2.5 A max, output 12 V DC, 25 W
  • Электрическая безопасность: соответствие EN60950
  • Габариты с модулем (В x Ш x Д): 175 x 138 x 80 мм
  • Вес с батареей: 0.864 кг
  • Вес с батареей и модулем OTDR: 1.21 кг
  • Температура работы без модулей и опций: от –20 до + 50°C
  • Температура работы с модулем и опциями: от 0 до + 40°C
  • Относительная влажность: от 0% до 95%



Характеристики модулей для двухстороннего анализа FiberComplete

Источник излучения (в том числе CW режим)
  • Длины волн: 1310, 1490, 1550, 1625 нм (зависит от модуля)
  • Ширина полосы спектра: Максимум 10 нм
  • Выходной уровень на волокне 9/125 мкм (режим CW): -3.5 дБм
  • Средний уровень модулированного выходного сигнала: Менее 3 дБ
  • Частота модуляции: 270 и 330 Гц, 1 и 2 кГц
  • Режим TwinTest и Auto-λ: Все длины волн активизируются одна за другой
Измеритель вносимых потерь (IL)
  • Диапазон потерь: 40 дБ
  • Абсолютная погрешность: ±0.25 дБ
  • Повторяемость: <0.05 дБ
  • Разрешение: 0.01 дБ
Измеритель обратных потерь (ORL)
  • Диапазон измерений: До 55 дБ
  • Абсолютная погрешность: ±0.5 дБ
  • Повторяемость: <0.1 дБ
Определение длины линии
  • Диапазон измерений: 150 км
  • Абсолютная погрешность: ± 30 м
OTDR (серия модулей MA для городских сетей доступа)
  • Центральная длина волны: 1310/1550/1625 нм
  • Ширина импульса: 3-20 мкс
  • Динамический диапазон: 37/35/35 дБ
  • Мертвая зона по событию (EDZ): 0.9 м
  • Мертвая зона по затуханию (ADZ): 4 м
OTDR (серия модулей MP для городских сетей)
  • Центральная длина волны: 1310/1490/1550/1625 нм
  • Ширина импульса: 3-20 мкс
  • Динамический диапазон: 40/40/40/40 дБ
  • Мертвая зона по событию (EDZ): 0.8 м
  • Мертвая зона по затуханию (ADZ): 4 м
Общие параметры
  • Масса модуля: 0.35 кг
  • Размеры (Ш х Г х В): 128 х 134 х 40 мм
  • Волокно: SMF 9/125
  • Доступные оптические коннекторы: FC, SC, DIN, LC (PC или APC) и ST (PC)



Характеристики модуля анализатора спектра CWDM COSA-4055

Режимы
Рабочие режимы CWDM, Drift
Режимы отображения результатов Графический (трасса + описание), Табличный
Измеряемые параметры Номер канала, мощность, длина волны, дрейф
Диапазоны спектральных измерений
Длины волн от 1260 до 1625 нм (± 0.5 нм)
Разрешение для отображения 0.001 нм
Полоса разрешения FWHM 4 нм
Разнос каналов 8 нм
Измеритель мощности
Динамический диапазон от -55 до +10 дБм
Уровень шума RMS -55 дБм
Погрешность ±0.5 дБ
Линейность ±0.1 дБ
Время сканирования < 4 c
Разрешение для отображения 0.01 дБ
Оптические порты
Входной порт Универсальный коннектор, SM/PC
Возвратные потери > 35 дБ
Экономия мощности + 15 дБм
SFP порт (артикул 2301/02)
Может комплектоваться 2мя SFP передатчиками (заказываются отдельно)
Общие данные
Рабочая температура от -5 до +50°С
Габариты модуля 128 х 134 х 40 мм, занимает 1 слот платформы
Вес модуля 0.35 кг
Оптические коннекторы SM: FC/PC, SC, ST, DIN, LC

Сумки, кейсы и аксессуары для платформ VIAVI MTS-2000

Опция измерителя мощности для MTS-2000 (встроенная)   JD-E20PM
Опция определителя обрывов VFL для MTS-2000   JD-E20VFL
Опция измерителя мощности PM и определителя обрывов VFL   JD-E20PMVFL
Опция измерителя мощности PM и переговорного устройства   JD-E20TSPM
Опция Bluetooth   JD-E20BLUE
Опция WiFi   JD-E20WIFI
Опция видео-микроскопа P5000i   JD-EDFSCOPE5KI
Опция SmartLINK (SLM) OTDR   JD-ESMARTLINK-2K
Опция FTTA-SLM OTDR   JD-ESMARTFTTA-2K
Опция FTTH-SLM OTDR   JD-ESMARTFTTH-2K
Дополнительный Li-Pol аккумулятор для MTS-2000   JD-E20LIPO
Дополнительный адаптер питания AC/DC для MTS-2000   JD-E20PWMC
Адаптер питания от прикуривателя для MTS-2000/MTS-4000   JD-E40LIGHTER
Жесткий кейс для MTS-2000 JD-E20HCASE1
Мягкая сумка для MTS-2000/MTS-4000 JD-E40SCASE1
Комплект на базе USB видеомикроскопа VIAVI P5000i, ПО FiberChekPRO, 7 наконечников (FBPT-FC, FBPT-LC, FBPT-SC, FBPT-SC-APC, FBPT-U12M, FBPT-U25M, FBPT-U25MA), поствляется только в комплекте с платформами серии MTS   EDFSCOPE5KI
Комплект на базе USB видеомикроскопа VIAVI P5000i, ПО FiberChekPRO, 4 наконечников (FBPT-SC, FBPT-LC, FBPT-U25M, FBPT-U12M), поствляется только в комплекте с платформами серии MTS   ESDFSCOPE5KI-4

VIAVI JD-E4123MM - модуль OTDR MM 850/1300нм, 27/25дБ

Артикул: JD-E4123MM

Цена: Предоставляется по запросу

VIAVI JD-EM2000HVT - базовая платформа оптического рефлектометра MTS-2000 с сенсорным экраном высокого разрешения

Артикул: JD-EM2000HVT

  • Экран: сенсорный 5” дюймов (12.5 см), 800 x 480 TFT
  • Ширина зондирующего импульса: от 3 нс
  • Динамический диапазон: до 43 dB
  • Мертвая зона по событиям/потерям: от 0.8 м/ 4 м
  • Тип тестируемого волокна: SM/MM (зависит от модели)
  • Конструкция: модульная (1 слот)
  • Габариты: 175 x 138 x 80 мм
  • Температура эксплуатации: от 0 °C до 40 °C
  • Вес: 1.21 кг

Цена: Предоставляется по запросу
