Измеритель иммитанса Rohde&Schwarz HM8118 предназначен для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

Описание средства измерений

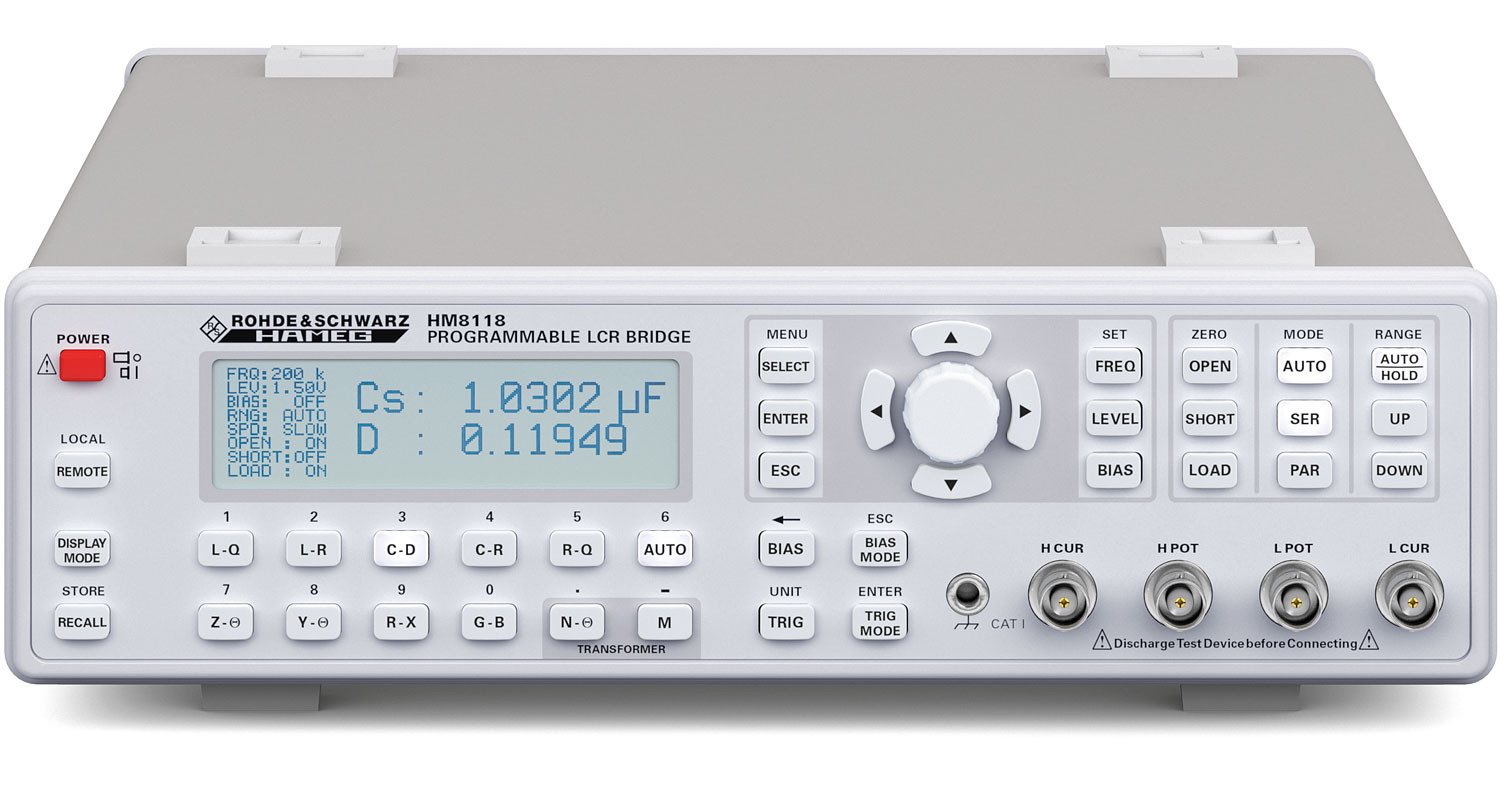

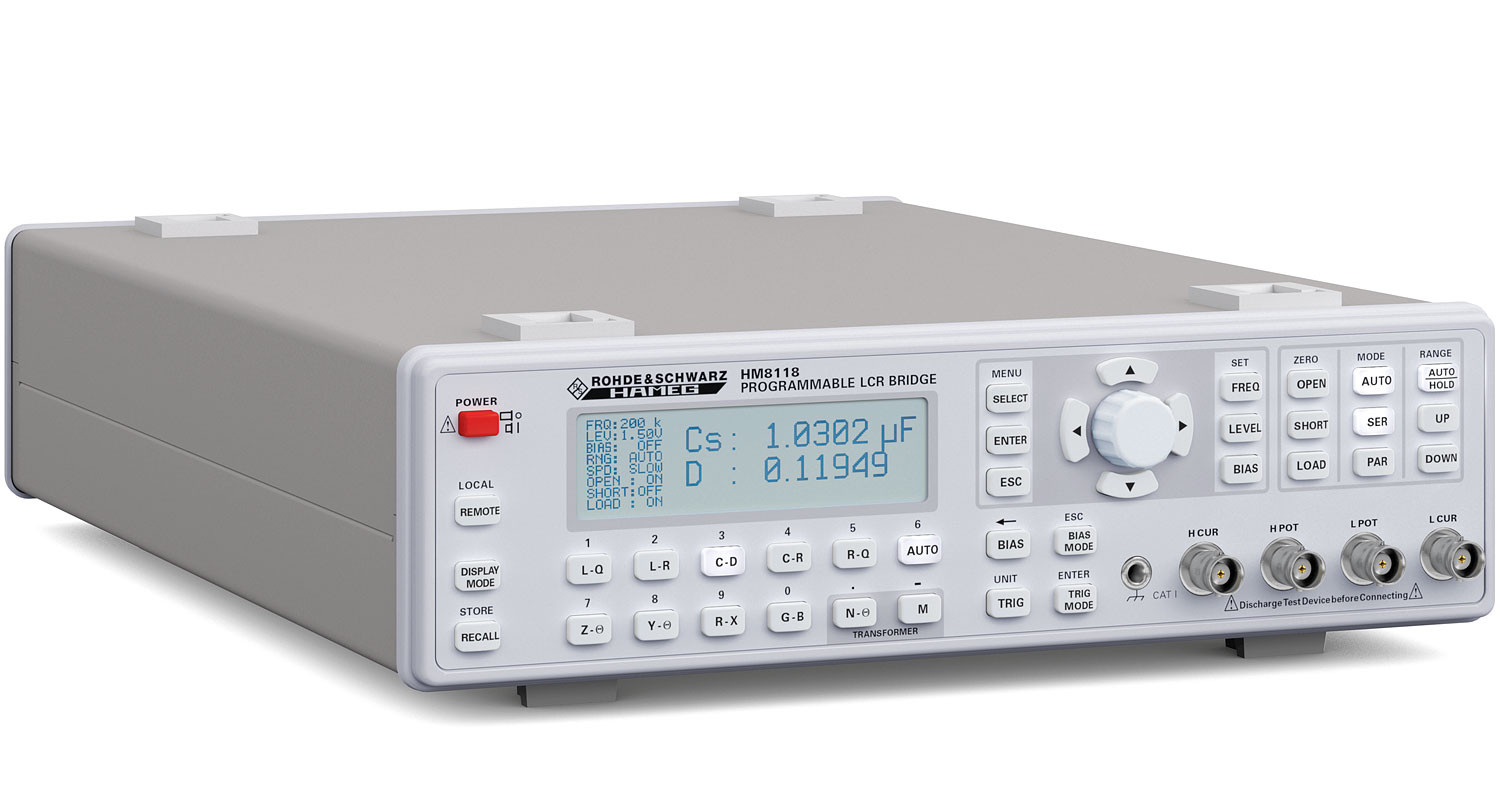

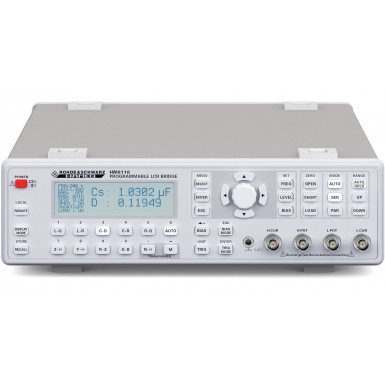

Измерители иммитанса представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. На передней панели расположены также клавиша включения питания, поворотная ручка выбора и настройки функций и параметров, клавиши меню, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и девять клавиш измерительных функций.

Основные свойства:

Тестовые частоты от 20 Гц до 200 кГц
Основная погрешность: 0,05%
Частота измерений: до 12 значений/с
Автоматический или ручной выбор типа цепи (последовательная, параллельная)
Измерительные функции: L, C, R, |Z|, X, |Y|, G, B, D, Q, φ, ∆, M, N
Измерение параметров трансформатора: коэффициент взаимной индуктивности и коэффициент трансформации

■ Внутреннее смещение: 0...5 В/0...200 мА (разрешение: 10 мВ/1 мА)

■ Внешнее смещение: 0...40 В (только напряжение смещения)

Сдвоенный интерфейс RS-232/USB для дистанционного управления
Безвентиляторная конструкция

Комплект поставки Rohde&Schwarz HM8118:

Прибор;
Кабель питания;

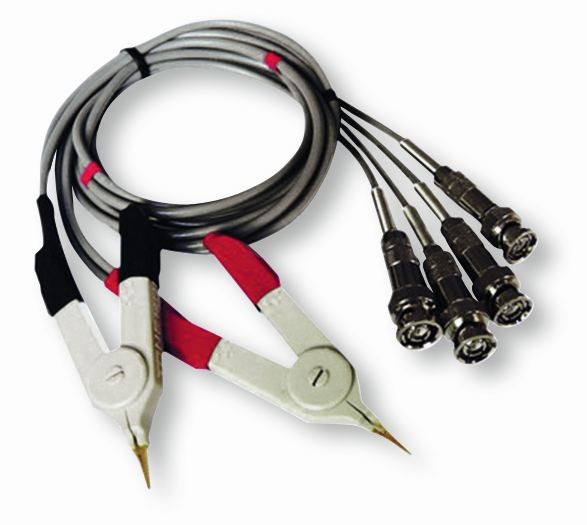

4-проводные измерительные кабели;
4-проводное измерительное устройство для элементов поверхностного монтажа.

Зателефонуйте та замовте HAMEG (Rohde&Schwarz) - Измеритель иммитанса (RLC-метр), 20 Гц - 200 кГц у компанії «Залізний Гаррі» (м. Київ) за вигідною ціною та доставкою по Україні. ROHDE&SCHWARZ RS-H-HM8118: опис, фото, технічні характеристики, інструкції, відгуки, технічна підтримка.

Дивіться аналоги RS-H-HM8118 у категорії: HAMEG HM8118 – RLC-метр (200 кГц) (Измеритель иммитанса)

Технические характеристики Rohde&Schwarz HM8118

Наименование характеристики			Значение
Диапазон измерения импеданса Z (полного комплексного сопротивления)			от 0,2 мОм до 100 МОм
Диапазон измерения сопротивления R			от 0,2 мОм до 100 МОм
Диапазон измерения емкости С			от 0,01 пФ до 100 мФ
Диапазон измерения индуктивности L			от 10 нГн до 100 кГн
Диапазон измерения тангенса угла потерь D			от 0,0001 до 9,9999
Диапазон измерения добротности Q			от 0,1 до 9999,9
Диапазон измерения фазового угла Ө			от -179° до 180°
Пределы допускаемой приведенной базовой погрешности измерения величин D,Q, Ө на частоте 1 кГц			±0,1 %
Диапазон частот тестового сигнала			от 20 Гц до 200 кГц (69 шагов)
Пределы допускаемой относительной погрешности установки частоты тестового сигнала			±10-4
Диапазон уровня тестового сигнала, СКЗ			от 50 мВ до 1,5 В (шаг 10 мВ)
Пределы допускаемой относительной погрешности установки уровня тестового сигнала			±5 %
Диапазон значений внутреннего напряжения постоянного смещения			от 0 до 5 В (шаг 10 мВ)
Диапазон значений внутреннего тока постоянного смещения			от 0 до 200 мА (шаг 1 мА)
Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)
Диапазон импеданса	Диапазон частот	Погрешность
0,2 мОм – 2,5 Ом	20 Гц – 10 кГц	±(0,3 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,5 % + 2 мОм/\|Z\|)
2,5 Ом – 100 Ом	20 Гц – 10 кГц	±(0,1 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,2 % + 2 мОм/\|Z\|)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
100 Ом – 25 кОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,2 % + \|Z\|/100 МОм)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
25 кОм – 1 МОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
1 МОм – 4 МОм	20 Гц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
4 МОм – 100 МОм	20 Гц – 10 кГц	±(0,2 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
Температурный коэффициент погрешности измерения величин Z, R, L, C		±5·10-6/°C

Время установления рабочего режима прибора, не более	30 минут
Напряжение и частота питающей сети	(110 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, не более	20 В·А
Рабочие условия применения: - температура окружающего воздуха - относительная влажность воздуха - температура хранения/транспортирования	от 5 до 40 °С от 5 до 80 % от -20 до +70 °С
Габаритные размеры (Ш х В х Д)	285 × 75 × 365 мм
Масса	4 кг

Опции Rohde&Schwarz HM8118

Артикул	Наименование
HO118	Групповой интерфейс для автоматической сортировки компонентов
HO880	Гальванический развязанный интерфейс IEEE-488 (GPIB)
