Новый комби-тестер Argus 145+ предназначен для тестирования линий на соответствие стандартам xDSL (ADSL, ADSL2/2+, VDSL2, SHDSL) и квалификации услуг Triple Play.

С помощью этого тестера за несколько секунд можно получить информацию о качестве сервиса (QoS), определив скорость соединения и запас помехозащищенности на линии от DSLAM до абонента. Благодаря своей портативности тестеры Argus 145+, работающие от аккумуляторной батареи, могут быть подключены в любой конечной точке сети, в распределительных и кроссировочных шкафах.

Прибор позволяет производить проверку соединения по HTTP/FTP, тестировать модемы xDSL через Ethernet порт и поддерживает режим моста.

Кроме функций тестирования xDSL, тестеры Argus 145+ позволяет проверять и другие сервисы, такие как ISDN по BRI S/T и U интерфейсам, а также аналоговую линию (POTS).

Для тестирования более высоких уровней и оценки аудио- и видеоданных доступны функции Triple Play: тестирование VoIP и анализ IPTV.

Другие неисправности линии связи могут быть обнаружены с помощью функции измерения базовых параметров линии (тестирование медных кабелей).





Функции ADSL/VDSL интерфейса:

  • Эмуляция ATU-R для ADSL, ADSL2, ADSL2+, VDSL2
  • Поддержка стандартов: ANSI T1.413.2, ITU-T G.992.1 (G.DMT) Annex A , G.992.2 (G.Lite) Annex A, G.992.3 Annex A / B / M , G.992.5 Annex A/M
  • Тестирование линии ADSL поверх аналоговой линии (POTS) (Annex A/M) или поверх ISDN (Annex B), либо все функции, доступные в одном тестере (в зависимости от версии и опций)
  • Автоматические измерения следующих параметров линии в направлениях upstream и downstream:
  • Максимальная скорость передачи данных по ATM
  • Скорость ATM в режимах Fast и Interleaved
  • Относительная пропускная способность
  • Гистограмма соотношения бит/тональный сигнал и SNR/тональный сигнал в канале связи
  • Запас помехозащищенности
  • Выходная мощность
  • Затухание в линии
  • Статистика ячеек ATM и битовых ошибок (upstream/downstream)
  • Результат в виде Pass/Fail в соответствии с настроенными порогами QoS

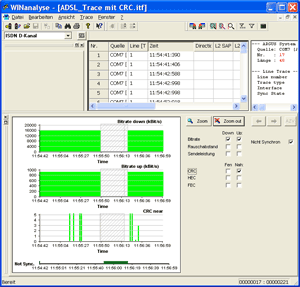

  • Графическое представление потерь синхронизации и счетчика ошибок в течение заданного времени с помощью ПО WINanalyse (опция)



Функции SHDSL интерфейса для 2/4 или 8-ми проводной линии (опция)



  • Поддержка стандартов: ITU-T G.991.2 (G.SHDSL, Annex A, B), ETSI 101524 (ETSI-SDSL), SHDSL.bis(опция)
  • Эмуляция STU-R (работает как CPE), STU-C
  • Работа ATM устройств DSLAM-SDSL / G.SHDSL
  • Поддержка всех функций ATM (опция) и IP (опция)
  • Работа в режиме моста и маршрутизатора (только STU-R ATM)
  • Измерение напряжения
  • Автоматическое измерение и отображение параметров (upstream/downstream) одной или обеих линий: скорость, SNR, затухание, усиление приемника и мощность передатчика
  • Счетчики ошибок: CRC, ES, SES, LOSWS, UAS



Тестирование на уровне ATM



  • OAM F5 по шлейфу
  • Сканирование VPI/VCI
  • ATM PING (из конца в конец или сегменты)
  • Статистика ATM
  • Установка множественных виртуальных каналов



Тестирование на уровне IP



  • Тестирование подключения к ISP и реальных скоростей:
  • Протоколы: PPPoE, PPPoA, IP по ATM, Ethernet по ATM, IP, PPTP
  • Назначение PPP: локальный/удаленный IP адрес, DNS
  • Поддержка VLAN
  • Режим клиент/сервер DNS, поддержка двух DNS
  • Клиент/сервер DHCP
  • Тест Ping
  • Тест Download по HTTP/FTP; тест Upload по FTP



Эмуляция VoIP телефона (опция)



  • Оценка качества речи: MOS, PESQ по методикам ITU-T P.800, P.862, G.107
  • Эмуляция входящих и исходящих SIP-вызовов, включая акустику
  • Отображение результатов симуляции: STUN-сервер, входящий и исходящий вызов, отображение процесса вызова, имя и IP-адрес удаленной станции, продолжительность вызова, задержка пакетов, джиттер пакетов, потеря пакетов
  • Статистика VoIP, c оценкой прошёл/не прошёл





Тестирование видео по IP (IPTV, VoD, MDI, онлайн трассировка) (опция)

  • Широковещательное телевидение (UDP или RTP): IGMP
  • Видео по запросу (VoD): RTSP, MMS, HTTP, FTP
  • Эмуляция STB с возможностью выбора IP-адреса и порта, а также настройки MAC-адреса и DHCP
  • Статистика пакетов
  • Определение MDI по методике RFC4445
  • Онлайн трассировка IPTV, трассировка всех важных параметров, включая графическое представление с помощью WINanalyse (опция)



Функции Ethernet интерфейса



  • Интерфейсы 10/100 BaseT
  • Тестирование порта Ethernet DSL-модема в качестве Ethernet TE (режим замены ПК)
  • Режим моста, замена SHDSL или xDSL модема



Функции интерфейса BRI S/T(опция)



  • Тестирование BRI интерфейса в соответствии с ITU-T I.430
  • Эмуляция TE/NT и пассивный мониторинг D-канала
  • Автоматическое определение конфигурации доступа и протокола: точка-точка или точка-многоточка; DSS1
  • Поддерживаемые протоколы: DSS1, Cornet-T / N / NQ, QSIG, VN4
  • Отображение уровней 1-2-3 и статуса B-канала
  • Мониторинг D-канала с выводом на ПК для декодирования
  • Оценка качества речи: MOS, PESQ по методикам ITU-T P.800, P.862
  • Автоматическое тестирование ISDN. Для DSS1: CLIP, CLIR, COLP, COLR, HOLD, TP, CFU, CFB, CFNR, CCBS, CCNR, AOC-D/E, CW, ECT, 3PTY, DDI, SUB, MSN, MCID, CUG, UUS, поддержка протоколов клавиатуры
  • Телефонные функции: память на телефонные номера, тест X.31, собственный номер, для входящих вызовов отображает вызывающий номер, сервис ISDN, тип номера, SUB-адрес и данные UUS-1.
  • Автоматическое тестирование X.31
  • BERT в соответствии с G.821
  • Тестирование выделенных линий ISDN



Функции интерфейса U и POTS (опция)



  • Тестирование U-интерфейса в соответствии с ANSI T1.601
  • Линейная кодировка: 4B3T или 2B1Q
  • Тестирование в режиме TE
  • Измерение напряжения в U-интерфейсе
  • Оценка качества речи: MOS, PESQ по методикам ITU-T P.800, P.862
  • Интерфейс POTS с DTMF и в режиме импульсного набора; сопротивление шлейфа: 600 Ом
  • Измерение напряжения и определение полярности в линии POTS
  • Тестирование в высокоимпедансном режиме (без нарушения работы цифровой линии) POTS и U
  • Благодаря встроенному микрофильтру тестер может работать на линиях с DSL



Тестирование медных кабелей



Базовые тесты

    • Измерение сопротивления шлейфа - от 100 Ом до 20 кОм
    • Измерение емкости - от 1 нФ до 1 мкФ; вычисление длины кабеля

Осциллограф

    • входной импеданс: 3.6кОм || 20пФ, регулировка усиления
    • диапазон: 20кГц - 30МГц; разрешение: 1кГц; ±0.1 %

DMT анализ (в т.ч. для VDSL2)

    • импеданс 100 Ом
    • частотный дипазон: 130кГц - 30МГц (-3дБ ); 4.3кГц; ±0.1 %
    • диапазон: от -140 до -40 дБм/Гц; 0.1дБ

Active Probe - высокоомный адаптер (опция)

    • импеданс: 12.4 кОм || 5пФ; диапазон: 3кГц - 30МГц (-3 дБ)
    • питание подаётся через USB интерфейс прибора

Рефлектометр TDR (опция)

    • дальность действия до 6000м
    • ширина импульса от 15нс до 1600нс, амплитуда: 5В / 20В



Программное обеспечение WINanalyse (опция)



ПО WINanalyse включает весь функционал ПО WINplus и дополнительно позволяет проводить полный анализ ISDN-протоколов, включая ASN1 декодирование DSS1: запись данных D-канала на жесткий диск, анализ и интерпретация данных, анализ D-канала и интерпретация DSS1, CCITT, Q.921, Q.931 и 1TR6, интерпретация уровней 1,2,3, анализ и детальное представление элементов ASN1 уровня 3. Анализ выполняется в реальном времени с одновременным отображением данных

Комплект поставки Argus 145+: тестер с Li-ion аккумуляторами, заpядное устройство, кабели для подключения, инструкция, cумка (кроме мод.141), USB кабель, ПО WINplus
