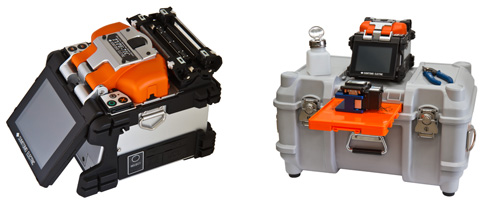

• Сварочные аппараты и скалывателиSumitomo TYPE 71-C – сварочный аппарат
Описание сварочного аппарата Sumitomo T71C:
Sumitomo T71-C новейший сварочный аппарат для оптических волокон, который пришел на смену широко известному Sumitomo Type-39. На сегодняшний день - это самый быстрый в мире аппарат для сварки оптоволокна с выравниванием по сердцевине. T71-C содержит много новых решений, упрощающих его использование и обслуживание. Сенсорный экран заметно облегчит процесс сварки, а надежная конструкция и возможность удаленной технической поддержки, существенно сократят Ваши расходы на обслуживание прибора. В сварочном аппарате для ВОЛС Sumitomo Type 71C есть все, чтоб быть лидером: компактность, малый вес, устойчивость к тяжелым внешним условиям и надежность, а также минимальное время цикла сварки.
Sumitomo 71-C - это аппараты для сварки оптики, предназначенные для городских и магистральных линий связи. Концепция, которая легла в их основу - «сверхбыстрое и качественное соединение оптического волокна в любом месте и при любых условиях».
Уникальные особенности сварочного аппарата Sumitomo T71C:
- сенсорный экран с высоким разрешением
- время сварки оптоволокна всего 7 секунд
- две высокоскоростные печи для термоусадки КДЗС
- время термоусадки всего 28 секунд (трубка 60мм.)
- сварка всех типов оптических волокон в любом буфере
- долгий срок «жизни» электродов (3000 сварок)
- 200 циклов сварки с термоусадкой от одной батареи
- защита от влаги и пыли
- обучающее видео на экране
- удаленная техническая поддержка по сети Интернет
- возможность изготовления сварного оконцованного соединения
- габаритные размеры уменьшены на 43%
- жесткий кейс с платформой для удобной работы
- вес аппарата с аккумуляторной батареей - 2,1 кг.
Технические характеристики Sumitomo T71-C:
| Тип волокна |
SMF (ITU-T G652), MMF (G651), DSF (G653), PSCF (G654), NZDSF (G655 & G656), BIF (G657), EDF, CSF |
| Средние вносимые потери на сварке |
MM 0.01 дБ, SM 0.02дБ, DSF: 0.04 дБ, NZDSF: 0.04 дБ |
| Метод сведения волокон |
по сердцевине |
| Метод удержания волокон |
универсальный зажим или держатели волокна (опционально) |
| Диаметр волокна |
от 80 до 150 мкм. |
| Диаметр оболочки |
от 100 до 1000 мкм. |
| Время сварки |
7с (быстрый режим |
| Оценка потер на сварке |
Да |
| Количество програм сварки |
300 |
| Тест качества сварки (на разрыв) |
200г |
| Время термоусадки |
28с. для трубки 60мм |
| Количество программ термоусадки |
100 |
| Внутренняя память сварок (без SD карты) |
10 000 результатов |
| Внутренняя память изображений сварки |
64 фото |
| Температура эксплуатации |
-10°C до 50°C, < 85% влажности, высота до 6000м., ветер до 15м/c |
| Температура хранения |
-40°C до 80°C, < 85% влажности |
| Входное напряжение |
100~240v AC, 50/60Гц |
| Батарея |
Li-ion, 11.1В, 4600мА |
| Интерфейсы |
порт USB 2.0 mini, Power output 12V DC |
| Хранение данных |
SD/SDHS карты до 16Gb |
| Габариты, мм |
120(ширина)×154(длина)×130(высота) |
| Экран |
4.1» сенсорный экран, цветной ЖК дисплей |
| Пылезащита |
есть (IP5x) |
| Влагозащита |
есть (IPx2) |
| Защита от падений с высоты |
76см (с 5-ти сторон) |
| Вес, кг |
1.8 кг (без аккумулятором); 2.1 кг (с аккумулятором) |
| Искусственное внесение потерь на сварке |
программируемое от 0 до 15дБ с шагом 0.1дБ |
Стандартная комплектация сварочного аппарата SUMITOMO TYPE 71-C:
- Сварочный аппарат Sumitomo Type 71C
- Скалыватель FC-6S-C
- Держатель для охлаждения термоусадочных трубок
- Жесткий кейс для транспортировки
- Запасные электроды
- AC адаптер
- Батарея 4.6A
- Шнур питания DC 12V
- Стриппер буферного слоя
- Инструкция по эксплуатации
Аксессуары для Sumitomo Type 71C:
| Аккумуляторная батарея |
BU-101 |
| Шнур питания DC 12V |
PCV-11 |
| Держатель волокна 250мк. |
FHS-025 |
| Держатель волокна 900мк. |
FHS-09 |
| Запасные электроды |
ER-10 |
| Скалыватель оптических волокон без контейнера для обрезков |
FC-6S |
| Скалыватель оптических волокон с контейнером для обрезков |
FC-6S-C |
| Скалыватель оптических волокон с контейнером для обрезков (возможна работа с лентами до 12 волокон) |
FC-6M-C |
| Скалыватель оптических волокон с автоматически прокручивающимся лезвием без контейнера для обрезков |
FC-6RS |
| Скалыватель оптических волокон с автоматически прокручивающимся лезвием и контейнером для обрезков |
FC-6RS-C |
| Ручной скалыватель оптических волокон (работа с лентами до 8 волокон) с контейнером для обрезков |
FC-7M-F8 |
| Ручной скалыватель оптических волокон (работа с лентами до 8 волокон) с контейнером для обрезков и автоматически прокручивающимся лезвием |
FC-7R-F |
